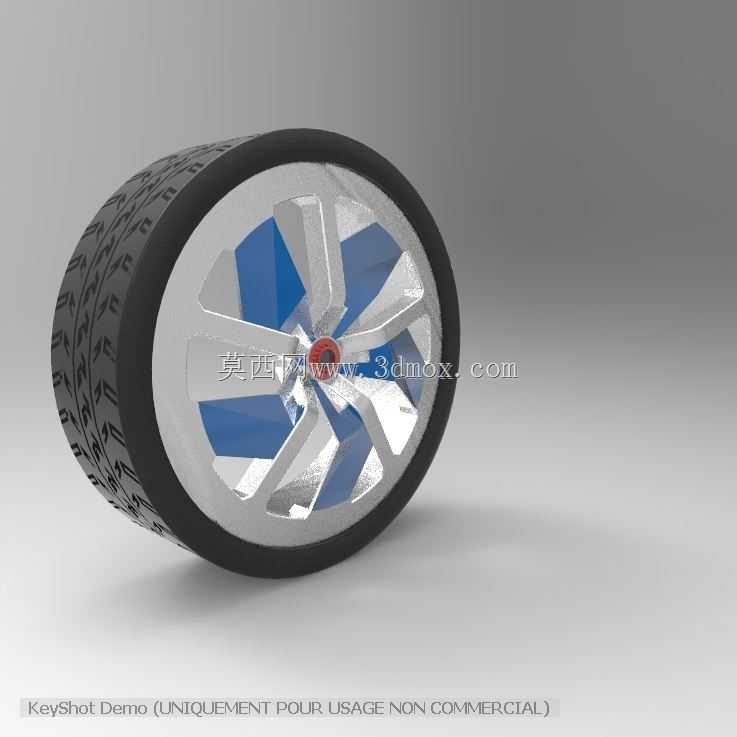

乘用车铝合金轮毂带轮胎总成结构设计

　　这套车轮总成结构覆盖乘用车辆行走系统的核心功能需求，日常道路行驶场景下，轮辋需要承担整车载荷传递、轮胎固定限位、制动系统散热导流的多重作用，设计阶段首先要匹配对应车型的轴荷参数，确认轮辋的PCD节圆直径、中心孔尺寸、偏距数值完全适配转向节的安装边界，避免装车后出现轮辋与制动卡钳、减震器支座、翼子板内衬的运动干涉。轮辐采用多辐条镂空构型，并非单纯追求外观视觉效果，镂空区域的开孔角度经过反复调整，车辆高速行驶时，迎面气流可以顺着辐条间隙直接冲刷制动盘表面，带走制动过程中摩擦片产生的大量热量，避免长距离下坡制动时出现热衰减现象，同时辐条的截面采用变厚度设计，靠近轮心安装座的位置厚度更大，向轮辋边缘过渡时逐步收薄，在保证整体抗弯、

　　抗扭强度满足冲击测试要求的前提下，尽可能降低簧下质量，提升悬架系统的响应速度，改善车辆行驶的操控质感。轮胎部分的胎面花纹采用非对称布局，内侧胎肩位置的花纹块刚度更高，主要承担弯道行驶时的侧向载荷，抑制胎侧形变，外侧花纹沟的深度和宽度经过优化，兼顾干地抓地性能与雨天排水效率，胎唇位置的钢丝圈结构与轮辋的胎圈座紧密贴合，保证胎压在标准范围内时，轮胎与轮辋之间不会出现相对滑动，即使遇到急加速、紧急制动的极端工况，也能可靠传递扭矩。设计过程中需要重点校核安装边界尺寸：轮辋的J值要匹配选定轮胎的断面宽度，避免轮胎安装后出现过度拉伸或者胎侧鼓出过多的问题，气门嘴的开孔位置要避开辐条的加强筋区域，同时预留足够的充气操作空间，

　　轮心的定位孔与车轴轴头采用过渡配合，配合公差控制在合理区间，既保证装车时的定位精度，也方便后期维修拆卸。轮辐表面的造型分块要兼顾铸造工艺的可行性，所有转角位置都设置了足够的铸造圆角，避免压铸过程中出现应力集中导致的冷隔、缩孔缺陷，轮辋与轮辐连接的位置采用圆滑过渡结构，分散车辆经过颠簸路面时产生的冲击载荷，防止长期使用后出现疲劳裂纹。实际装车应用中，这套车轮总成可以适配紧凑型家用轿车的前驱平台，轮辋的载荷等级完全满足整备质量1.6吨以内车型的使用要求，轮胎的扁平比设定兼顾了日常行驶的舒适性与过弯支撑性，胎噪控制也符合城市道路通勤的使用需求。建模阶段需要还原轮胎胎面的每一处花纹细节、胎侧的标识区域结构，

　　以及轮辐表面的加工面与非加工面的质感差异，轮心位置的装饰盖安装槽、螺栓孔的沉台结构都要按照实际加工尺寸建模，保证后续导出的工程图可以直接用于样件试制，安装孔的位置度公差、胎圈座的表面粗糙度要求都要在三维模型的特征中有所体现，方便后续工艺人员编制加工流程。
