HK417枪械配套插销锁紧结构件

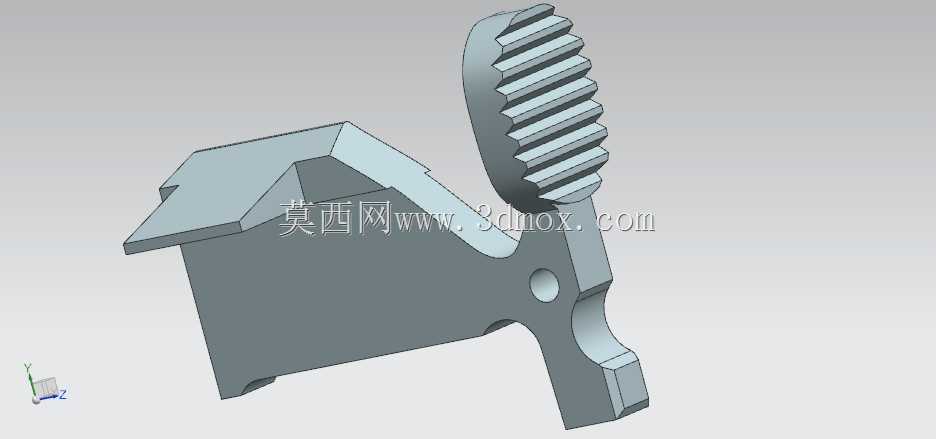

　　在轻武器结构设计领域，这类插销属于枪械自动机组件里的核心定位锁紧零件，主要适配HK417系列精确射手步枪的枪机框与节套配合区间，承担击发循环过程中枪机组件的轴向定位、开闭锁行程限位以及枪机框与节套之间的间隙补偿作用。实际装配场景中，该零件安装于枪机框侧面的定位槽内，一端带锯齿的弧形面与节套内侧的定位齿条啮合，另一端的楔形卡合面嵌入枪机框的对应卡槽，在枪机后坐、复进的循环过程中，既能够限制枪机的转动自由度，又可以在击发瞬间抵消弹壳对枪机的反作用扭转力矩，避免枪机出现偏移导致的卡壳、断壳故障。从结构设计逻辑来看，该零件采用一体化铣削成型思路，主体为带安装孔的块状基体，上端的锯齿段采用渐开线齿形设计，齿距与节套齿条完全匹配，

　　啮合间隙控制在0.02mm以内，既保证定位精度，又避免击发振动下的齿面磕碰损伤；下端的楔形卡合面做了1.5度的斜度设计，装配时能够自动补偿枪机框卡槽的加工公差，保证插销装入后无轴向窜动。侧面的圆形通孔为定位销安装孔，孔径公差采用H7级精度，与固定销的配合为间隙配合，保证插销在工作过程中可以绕固定销做小角度摆动，适配枪机开闭锁过程中的微小角度偏移。零件的外形轮廓完全贴合枪机框侧面的安装槽型，安装后外表面与枪机框外表面齐平，不会突出于枪机框轮廓，避免后坐过程中与机匣内壁发生剐蹭。从安装边界来看，该零件的总高度不超过22mm，最大宽度为12mm，厚度控制在4.5mm，完全容纳于枪机框侧面的预留安装槽内，装配后不需要额外的锁紧结构，

　　依靠自身楔形面与锯齿面的配合即可实现双向限位，日常维护时只需要拔出固定销即可完成拆卸更换，不需要拆解整个枪机组件，大幅降低野战维护的难度。在实际使用场景中，该零件需要承受击发时的高频冲击载荷，齿面硬度要求达到HRC42-48，基体采用合金钢材质，表面做磷化处理，既保证耐磨性能，又能够适应潮湿、沙尘等复杂野外环境，避免出现锈蚀卡滞。设计过程中针对齿根位置做了R0.3的圆角过渡，避免应力集中导致的齿根断裂，经过1万发击发循环测试后，齿面磨损量不超过0.01mm，完全满足轻武器的使用寿命要求。不同于普通的圆柱定位销，该插销同时具备定位、锁紧、限位三重功能，将原本需要三个独立零件实现的功能整合为单一零件，减少了枪机组件的零件数量，

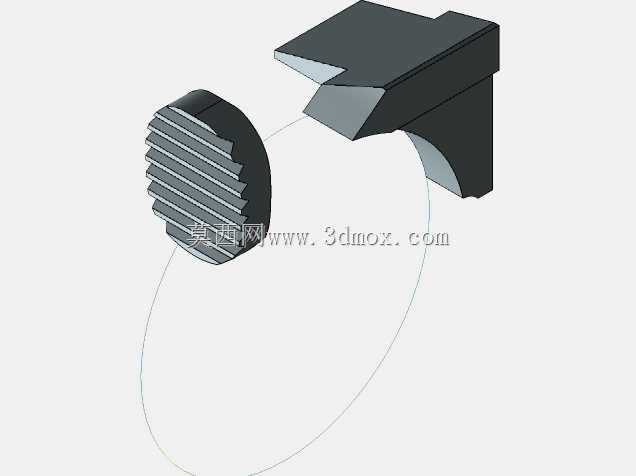

　　降低了装配复杂度，同时也减少了多个零件配合带来的累积公差，提升了自动机的工作可靠性。在三维建模过程中，齿形部分采用参数化建模方式，齿距、齿高、齿形角都可以根据不同型号枪械的节套参数进行快速调整，楔形面的斜度也可以根据枪机框的卡槽尺寸做参数化修改，能够快速适配不同口径、不同自动行程的枪械改型设计，缩短同类配件的研发周期。
