CZ52设备配套钩状弹射锁止构件

　　该构件属于轻武器发射机构的核心动作执行零件，主要适配CZ52系列手枪的发射机构单元，承担击发前的击锤位置锁止、扣压扳机后的瞬间释放动作传递功能，在整套发射机构中属于直接决定击发可靠性与扳机手感的关键受力件。从实际应用场景来看，这类零件长期处于高频次冲击载荷工况下，每次击发循环都会承受击锤簧传递的瞬时冲击力，同时在扳机扣动过程中与扳机连杆、击锤卡槽存在连续的滑动摩擦接触，因此对零件的形位公差、表面硬度、棱边倒钝质量都有极高要求，一旦零件的钩头工作面磨损量超过0.1mm，就可能出现击锤滑脱、早发或者扳机扣力异常增大的故障，直接影响使用安全性。

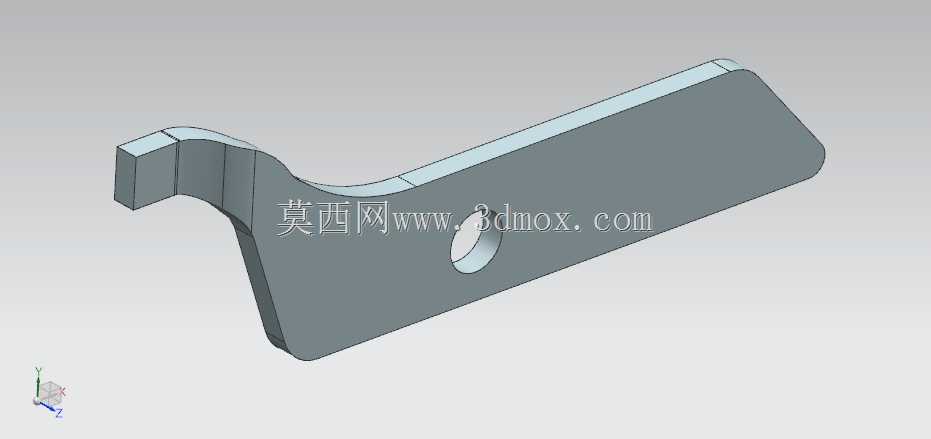

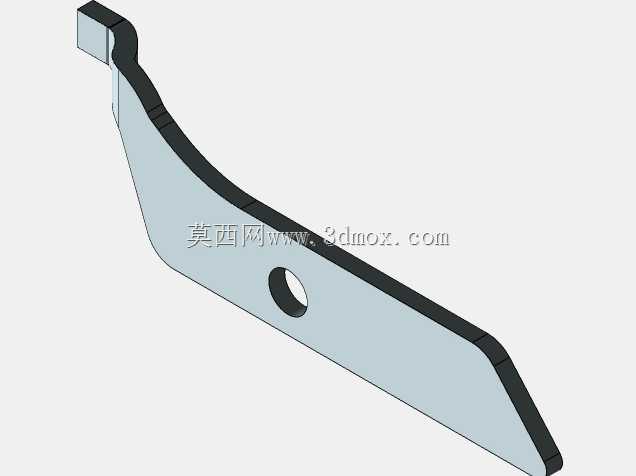

　　从结构设计思路来看，该零件采用等厚薄板冲压成型的整体式结构，没有多余的拼接或铆接部位，整体轮廓沿着受力方向做了连续的流线型过渡，避免直角应力集中带来的疲劳断裂风险。零件左端的钩状结构是核心工作部位，钩头的工作面做了微小的倾角设计，这个角度直接决定了与击锤卡槽的啮合深度和脱开行程，角度偏大容易出现锁止不牢滑脱，角度偏小则会导致扳机扣力过重、脱开滞后，设计时需要反复匹配击锤簧力值与扳机传动比，将扣压行程控制在合理的人机工程范围内。零件中部的通孔是安装定位基准，装配时通过销轴固定在发射机座上，整个零件绕该销轴做小角度摆动，因此孔的同轴度、孔与端面的垂直度都有严格公差要求，否则会出现动作卡滞、摆动旷量过大的问题。零件右侧的平直段是与扳机连杆的接触工作面，扳机扣动时的推力直接作用在这个平面上，推动整个构件绕销轴转动，进而让左端钩头脱开击锤卡槽完成击发动作，这个平面的平面度直接决定了扳机力的线性度，若平面存在凹凸不平，扣扳机时会出现明显的段落感或卡顿。

　　从安装边界尺寸来看，该零件属于薄片状构件，整体厚度适配发射机座内部的安装槽宽度，装配后与槽壁的单侧间隙控制在0.02-0.05mm之间，既保证摆动灵活不会出现卡涩，又不会因间隙过大产生横向窜动影响啮合精度。零件的整体长度严格匹配发射机座内部的安装空间，摆动到最大锁止位置时钩头刚好完全卡入击锤卡槽，摆动到最大释放位置时钩头完全退出击锤的回转半径范围，不会对击锤的向前回转击打动作产生干涉。零件的外轮廓所有非工作棱边都做了R0.2-R0.3的倒钝处理，既避免装配时割手，也防止锐边在长期摩擦过程中产生毛刺掉落进机构内部引发卡弹、卡滞故障。

　　在实际生产与维修替换场景中，这类零件通常采用优质碳素结构钢冲压成型后，再经过淬火+中温回火热处理，让零件整体硬度达到HRC40-45区间，兼顾表面耐磨性与芯部韧性，避免受冲击时出现崩裂或塑性变形。零件的两个滑动工作面——左端钩头的锁止面、右侧的扳机连杆接触面，在热处理后还需要做表面抛光处理，降低表面粗糙度值，减少长期往复动作的磨损量，延长零件的使用寿命。建模过程中需要重点关注几个关键尺寸的链环校核：安装孔中心到钩头锁止面的距离直接决定锁止深度，安装孔中心到右侧接触面的距离直接决定扳机的传动比，钩头的圆弧过渡半径直接决定零件的疲劳强度，这几个尺寸需要在建模时做参数化关联，方便后续调整匹配不同簧力参数的击锤组件，同时也方便维修时根据磨损量做尺寸补偿。不同于普通的五金冲压件，这类枪械配套零件的外形轮廓没有多余的装饰性结构，每一处曲线、每一个倒角都是为了满足动作可靠性与受力需求设计，哪怕是钩头背部的过渡曲线，也是为了在击锤压倒过程中让击锤卡槽能顺滑地挤开钩头完成待击锁止，避免出现卡滞挂不住的问题。
