CZ52手枪弹匣金属壳体结构设计

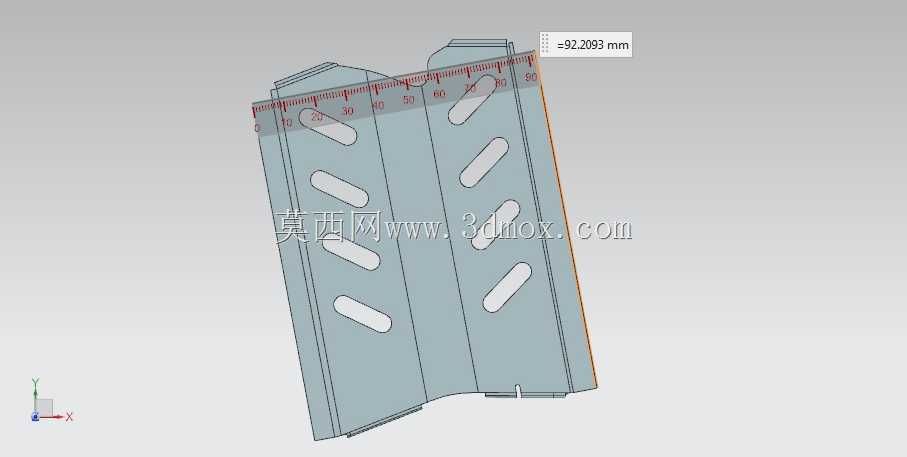

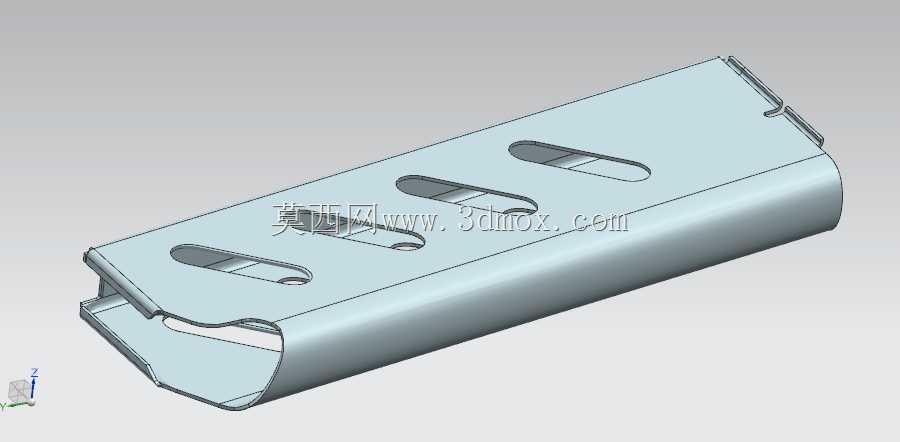

　　该零件作为手枪供弹机构的核心承载外壳，是保障双排弹药有序存储、平稳输送的基础结构件，在轻武器装备的供弹系统中承担着定位弹药、约束托弹簧行程、与握把及弹匣卡笋配合锁紧的多重作用。日常使用场景中，该壳体需要承受反复插拔的摩擦、托弹簧长期压缩的胀紧力，以及射击时传递的振动载荷，因此结构设计上优先采用薄壁弯折成型工艺，整体为卷制半封闭长筒结构，材料选用冷轧碳素钢薄板，兼顾结构强度与轻量化要求，避免过度增加武器整重。从结构细节来看，壳体侧面开设三道长圆形减重兼观察槽，既可以直观查看剩余弹药存量，也能在冲压弯折过程中释放板材内应力，减少成型后的翘曲变形，槽边的翻边结构同时提升了侧壁的抗弯折刚度，避免长期受力后出现侧壁外胀导致的供弹卡滞。

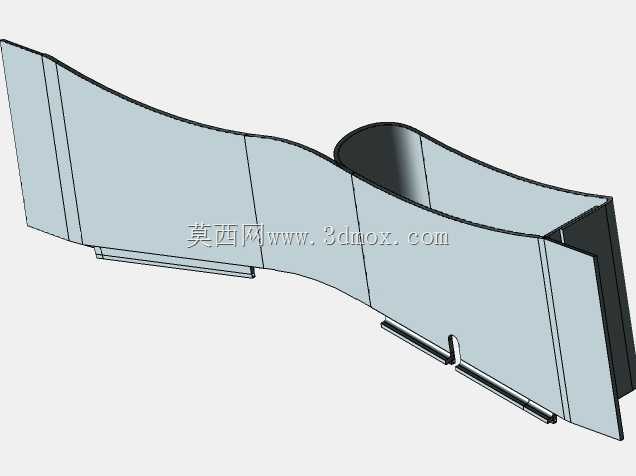

　　壳体上端的弯折收口结构，用于配合弹匣口部的抱弹齿定位，约束最上方弹药的姿态，保证弹药进入供弹坡时角度一致，避免出现顶弹、双弹进膛的故障；下端的卷边结构则用于承托弹匣底盖，同时为托弹簧提供底部定位基准，保证托弹簧压缩过程中始终沿壳体轴向运动，不会出现偏斜卡滞。设计过程中，壳体的内部宽度尺寸严格适配对应口径弹药的弹壳锥度与底缘直径，两侧壁的平行度公差控制在0.1mm以内，避免弹药在壳体内出现左右晃动；侧壁与前后弯折边的圆角半径根据板材厚度设定，既避免弯折处出现应力集中导致开裂，也不会因圆角过大占用内部储弹空间。壳体外侧的卡槽结构，对应握把上的弹匣卡笋位置，卡槽的深度与倒角经过匹配设计，保证插拔时的阻尼适中，锁紧后无松旷，

　　同时按压卡笋时可以顺畅释放弹匣。安装边界方面，该壳体的外形轮廓完全适配对应手枪握把内部的安装仓尺寸，插入后外表面与握把内壁间隙均匀，不会出现突出或晃动，侧面的观察槽位置对应握把上的余弹观察窗口，使用者无需拔出弹匣即可快速判断剩余弹药量。从工艺实现角度，该零件采用多工位级进冲压工艺完成，先完成板材落料、槽位冲孔，再依次完成多道弯折成型、卷边、整形工序，成型后经过表面氧化处理提升防锈能力与耐磨性能，所有毛刺均经过倒钝处理，避免插拔时刮伤握把内壁或钩挂装具。实际装配验证中，该壳体需要完成1000次以上插拔循环测试、5000次供弹循环测试，保证侧壁无永久变形、槽位无开裂、卡笋配合位置无磨损过量，才能满足实际使用的可靠性要求。

　　对于结构设计从业者而言，这类薄壁冲压承载件的设计核心，是在有限的空间内平衡储弹容量、结构刚度、工艺可行性三者的关系，不能单纯追求减重而过度削弱侧壁强度，也不能为了提升刚度增加壁厚导致整体重量超标，每一处开槽、弯折、圆角的设计都需要结合受力路径与成型工艺反复校核，避免出现理论结构合理但无法批量生产，或者成型后强度达不到使用要求的问题。
