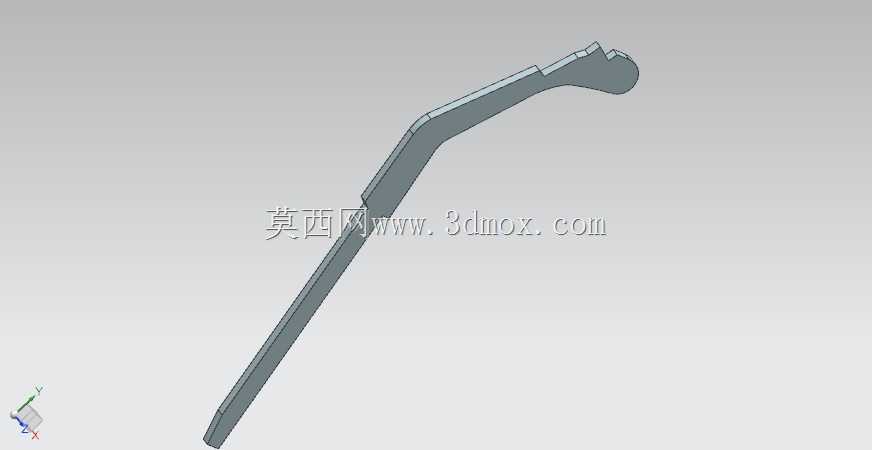

CZ52手枪锤式支柱结构三维建模

　　在轻武器结构设计领域，击发机构的零部件可靠性直接决定了整枪的使用安全性与动作稳定性，锤式支柱作为CZ52手枪击发组件里的关键传力构件，承担着承接击锤回转力矩、约束击针行程、保障击发动作连贯的核心作用，这类零件的三维建模精度，会直接影响后续实物加工的装配公差匹配，以及整枪击发动作的可靠性验证。从实际应用场景来看，这类锤式支柱主要适配于采用刚性闭锁结构的CZ52手枪，在手枪完成供弹、闭锁的动作流程后，扣动扳机释放击锤时，锤式支柱会沿着预设的枢轴轨迹完成角度偏转，一方面将击锤的回转冲击力精准传递给击针，确保击针有足够动能撞击弹药底火完成击发，另一方面会在击发完成后，配合阻铁结构完成击锤的待击限位，避免出现连发、滑机等危险故障。

　　从功能特性上看，该零件属于典型的细长杆类传力构件，整体采用变截面流线型设计，杆身主体为等厚度的扁平结构，靠近击锤配合的上端部位做了加宽加厚的轮廓处理，设置有与击锤卡槽匹配的咬合凸台，能够在击锤回转过程中实现无卡滞的面接触传力，避免局部应力集中导致的零件崩裂；下端部位则设置有与扳机连杆配合的触发接触面，表面做了平滑的圆弧过渡处理，能够降低连杆动作过程中的摩擦阻力，减少扳机力的波动幅度，提升射击时的扳机手感一致性。在设计思路层面，这类零件的建模首先要匹配整枪的击发行程参数，先确定支柱的枢轴安装孔位基准，以安装孔为坐标原点，分别向上、向下延伸构建杆身的主体轮廓：上端的配合凸台需要严格匹配击锤卡槽的开档尺寸，预留0.02-0.

　　03mm的装配间隙，确保击锤回转时不会出现卡滞；杆身的弯折角度需要经过运动仿真验证，确保在击发、待击两个极限位置时，支柱不会与套筒座内部的其他零部件发生运动干涉，同时要保证传力路径尽可能沿着杆身轴线方向，减少侧向分力对枢轴的磨损；下端的触发接触面需要根据扳机行程的设计值调整圆弧半径，确保扳机扣动过程中，支柱的偏转角度能够刚好释放击锤，同时不会出现提前滑脱或者触发滞后的问题。从外形尺寸与安装边界来看，该零件的整体长度适配CZ52手枪套筒座内部的击发腔室空间，杆身最大宽度不超过击锤卡槽的内部宽度，厚度方向与套筒座两侧的安装槽间隙控制在0.015mm左右，既能够保证零件动作时的导向精度，又不会因为间隙过小导致泥沙、污垢进入后出现动作卡滞；

　　枢轴安装孔的孔径与整枪的击发组件销轴采用H7/h6的公差配合，确保支柱能够绕销轴灵活转动，同时不会出现径向窜动；零件上端的头部轮廓做了圆滑的倒角处理，避免在击锤高速回转撞击时出现锐角崩边，同时也能减少与击锤接触面的磨损量，提升零件的使用寿命。在实际的建模过程中，还需要考虑零件的加工工艺性，杆身的各个平面尽量采用平行、垂直的规整结构，减少复杂曲面的加工难度，各个过渡圆角的半径统一设置为R0.5-R1mm，既能够消除热处理过程中的应力集中点，避免零件淬火时出现开裂，也能降低数控铣削过程中的刀具损耗。这类零件的三维模型构建完成后，还需要配合整枪的其他击发组件做运动仿真验证，模拟不同扳机扣动速度、不同击锤簧刚度下的支柱动作轨迹，确认在极限工况下，支柱不会出现结构变形、干涉卡滞等问题，确保实物加工后能够直接适配整枪的装配需求，减少后续试模、修模的迭代次数。对于枪械结构设计从业者而言，这类细长传力构件的建模核心在于平衡传力强度、动作灵活性与安装空间限制三个维度的需求，不能单纯追求结构强度而盲目增加零件尺寸，导致套筒座内部空间不足，也不能为了压缩尺寸而过度削减杆身厚度，导致击发时零件出现断裂失效，需要在反复的运动仿真与强度校核中找到最优的结构参数匹配点。
