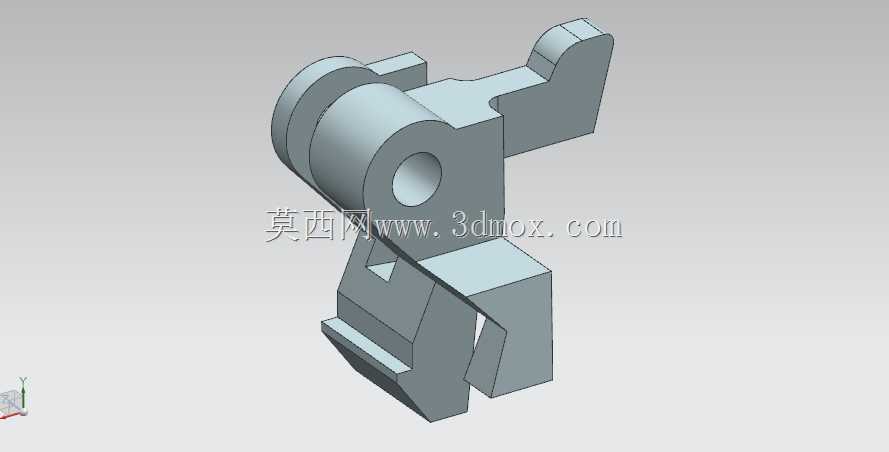

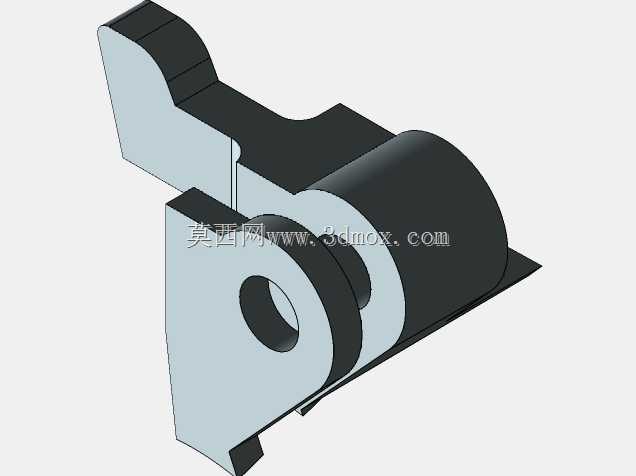

CZ52手枪阻铁式击发保险构件

　　该构件是手枪击发机构内的核心阻铁类零件，承担击锤待发锁定、击发释放、跌落保险三重核心功能，是枪械安全与击发可靠性的关键承载件。在实际枪械运行逻辑中，该零件的上部铰接孔用于与发射机座铰接固定，作为整个构件的摆动回转支点，孔位的同轴度公差直接决定阻铁摆动的顺畅度，若孔位偏差超过0.02mm，会出现阻铁卡滞、击发无力或者偶发走火的故障。零件上部的凸起钩状结构为待发卡槽，用于扣合击锤的待发卡槽，在枪械上膛待击状态下牢牢挂住处于压缩储能状态的击锤簧驱动的击锤，此时阻铁的扣合面需要承受击锤簧传递的最大静载荷，扣合面的角度设计为87度微向内倾，既保证待击状态下不会因为震动、轻微磕碰出现滑脱走火，又能在扣动扳机时，

　　通过扳机连杆推动阻铁下部的受力凸台转动，让待发卡槽与击锤脱开，释放击锤完成击发动作。零件下部的分叉式悬臂结构为保险联动接口，与手动保险杆、跌落保险块配合，当手动保险拨至保险位置时，保险杆会嵌入该分叉结构的限位槽内，直接锁死阻铁的摆动自由度，此时即使扣动扳机也无法推动阻铁转动，实现强制保险功能；同时分叉结构的下端面为跌落支撑面，当枪械意外从1.2米高度跌落至硬质地面时，击锤在惯性作用下向前冲击的瞬间，阻铁会因为自身惯性保持位置，跌落保险块会顶住分叉结构的侧面，阻止阻铁意外转动释放击锤，满足枪械安全设计的跌落测试要求。从结构设计细节来看，该零件的所有棱边都做了R0.3-R0.5的圆角过渡处理，

　　避免应力集中导致零件在反复冲击载荷下出现断裂，毕竟枪械每次击发时阻铁承受的是瞬时冲击载荷，循环寿命要求不低于5000次击发，尖锐棱边会成为应力集中源，大幅降低零件的疲劳寿命。零件的铰接孔内设计有油槽，可存储少量润滑脂，在长期使用过程中持续润滑铰接轴，减少摆动摩擦阻力，避免因为积尘、油污干结导致阻铁转动卡滞。零件的外形轮廓完全适配CZ52手枪发射机座的内部安装空间，整体最大外轮廓尺寸控制在长22mm、宽12mm、高18mm范围内，安装时不需要对发射机座进行任何额外修配，铰接孔穿入销轴后，轴向间隙控制在0.05-0.1mm之间，既保证转动灵活，又不会出现轴向窜动影响扣合精度。零件的两个侧面为定位基准面，与发射机座的内壁间隙控制在0.

　　02-0.04mm，保证阻铁摆动时不会出现左右偏摆，确保待发卡槽与击锤的扣合量稳定在1.2-1.5mm之间，扣合量过小会导致待发挂接不可靠，过大则会导致扳机力过大、击发释放滞后，影响射击精度。在实际生产适配中，该零件一般采用优质合金结构钢铣削加工后进行热处理，表面硬度达到HRC42-48，既保证足够的耐磨性和冲击韧性，又不会因为硬度过高导致脆性断裂。从三维建模的角度来看，该零件的建模难点在于多个空间角度的工作面拟合，待发卡槽的扣合面、下部受力凸台的推动面、分叉结构的保险限位面之间存在多个空间角度约束，建模时需要严格按照枪械击发机构的运动轨迹进行干涉检查，模拟扳机推动阻铁转动全行程中，各个配合面的接触位置变化，确保在整个转动行程中不会出现卡滞、干涉，同时保证脱开瞬间的行程满足扳机行程的设计要求，扳机的空行程、工作行程、超行程都与该阻铁的转动角度直接相关。此外，该零件的表面处理一般采用氧化发蓝处理，在零件表面形成致密的氧化膜，起到防锈作用，同时不会因为涂层厚度影响零件的配合尺寸，保证装配后的尺寸精度符合设计要求。在枪械维护场景中，该零件属于发射机组件内需要定期检查的易损件，当待发卡槽的扣合面磨损量超过0.2mm时，就需要更换新的阻铁，否则会出现待发挂接不牢、滑机走火的安全隐患，因此该零件的尺寸一致性要求较高，批量生产时需要通过专用工装夹具保证各个工作面的尺寸公差，确保互换性。
