矿用圆锥式特雷克斯破碎设备结构设计

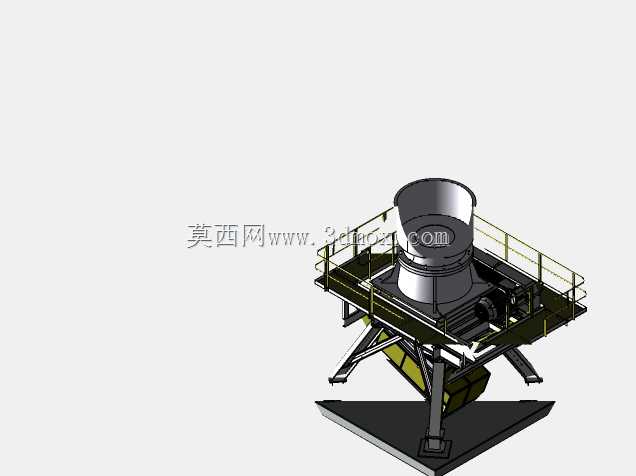

　　在砂石骨料生产、金属矿山选矿、建筑固废资源化处理的作业现场，破碎环节的设备稳定性直接决定整条产线的连续运转效率，圆锥式破碎设备凭借层压破碎的作业特性，在中细碎作业段承担着核心的物料破碎职能，本次呈现的特雷克斯结构破碎设备，针对硬岩、高磨蚀性物料的作业场景做了针对性的结构优化，能够适配玄武岩、花岗岩、铁矿石等高硬度物料的中细碎加工需求。从设备的整体布局来看，上部的进料斗采用大口径扩口设计，能够直接衔接上游粗碎设备的出料输送带，无需额外增设进料导料槽即可承接粒径在允许范围内的来料，进料斗的内壁做了倾斜导流角度设计，物料进入后能够依靠自重均匀落入破碎腔内部，避免出现单侧进料导致的衬板偏磨问题。破碎腔作为设备的核心作业单元，

　　采用了层压破碎的腔型设计，动锥与定锥之间的间隙可通过底部的液压调节机构进行调整，能够根据下游成品骨料的粒径需求灵活调整出料口尺寸，调整过程无需拆解设备主体结构，可在设备空载状态下完成快速调节，适配不同规格成品料的生产需求。设备的机架部分采用了分体式高强度焊接结构，关键受力位置做了加厚肋板补强，能够承受破碎作业过程中产生的高频冲击载荷，避免长期重载作业下出现机架焊缝开裂的问题；机架周边设置的检修操作平台采用防滑格栅板铺设，平台周边设置了高度符合安全规范的防护栏杆，能够为日常的衬板更换、润滑点巡检、紧固件复紧等维护作业提供安全的操作空间，平台的支撑腿与主机机架采用螺栓连接，便于运输过程中的分体拆装，降低超限运输的难度。设备底部的支撑结构采用了多支腿斜撑布局，支腿与基础连接的位置预留了地脚螺栓安装孔，能够将设备作业过程中产生的振动均匀传递到混凝土基础上，减少设备运行过程中的共振问题；支腿之间的空间预留了出料输送设备的安装位置，破碎后的成品物料能够直接从破碎腔底部排出，落入下方的出料输送带，无需额外设置导料溜槽即可完成物料的转运，减少了物料输送过程中的堵料风险。从设计思路层面来看，该设备在结构设计阶段充分考虑了矿山现场的维护便利性，所有易损件的安装位置都预留了足够的检修操作空间，衬板采用了标准化的快拆结构，更换衬板时无需借助大型吊装设备即可完成拆装作业，大幅缩短了设备的停机维护时间；设备的润滑管路采用了集中排布的设计，

　　所有润滑点都通过管路连接到外置的润滑站，日常巡检时可直接在润滑站位置检查油压、油温状态，无需爬到设备上部逐个检查润滑点，降低了巡检人员的作业强度。设备的传动部分采用了偏心套传动结构，电机通过皮带轮带动偏心套旋转，进而驱动动锥做旋摆运动，传动结构的转速经过匹配优化，能够在保证破碎效率的同时降低设备的运行振动，传动部位的外侧设置了安全防护罩，避免作业过程中人员接触运转部件引发安全事故。在安装边界方面，该设备的整体外形尺寸充分考虑了现有矿山破碎产线的改造适配需求，设备的进料口高度、出料口高度能够与常规的粗碎设备出料输送带、细碎进料输送带的高度匹配，现有产线进行设备升级时无需对上下游的输送设备做大规模改造，即可完成设备的替换安装，

　　降低产线升级的改造成本；设备的整体重量分布经过重心校核，安装时对基础的承载力要求与同规格传统圆锥破碎机保持一致，无需额外加固基础即可完成安装。针对高磨蚀性物料的作业场景，设备的破碎腔衬板采用了高铬铸铁材质，衬板的表面做了硬化处理，能够有效降低物料对衬板的磨蚀速率，延长易损件的更换周期，减少设备的维护成本；设备的密封结构采用了多重迷宫密封设计，能够有效阻挡破碎过程中产生的粉尘进入设备内部的轴承、传动部件位置，避免粉尘磨损导致的部件寿命缩短问题，降低设备的故障发生率。在实际作业过程中，该设备能够通过挤满给料的方式实现层压破碎，物料在破碎腔内受到多次挤压、研磨作用后破碎成合格粒径的物料，相比传统的冲击式破碎设备，成品料的针片状含量更低，骨料粒型更优，能够满足高标准建筑骨料、高速公路路面骨料的粒型要求；设备的过载保护机构采用了液压过载保护设计，当破碎腔内进入不可破碎的异物时，液压系统能够自动释放压力，增大排料口尺寸排出异物，避免异物卡在破碎腔内导致设备闷车、部件损坏的问题，异物排出后设备能够自动复位到原有排料口尺寸，无需人工重新调整，大幅降低了过载故障的处理时间。
