BDI1200型液压圆锥破碎设备结构设计

　　在砂石骨料生产、金属矿山选矿、建筑固废资源化处理的生产线中，中细碎环节的破碎设备直接决定整条产线的成品粒型与处理效率，圆锥破碎机凭借层压破碎的作业特性，一直是中硬以上物料破碎的核心选型。这款BDI1200规格的液压圆锥破碎结构，在设计阶段就锚定了闭路循环破碎的作业场景，适配前端振动筛的连续给料工况，专门针对花岗岩这类高硬度、强磨蚀性的闭路物料做了结构优化，能稳定完成二级或三级破碎的作业要求。

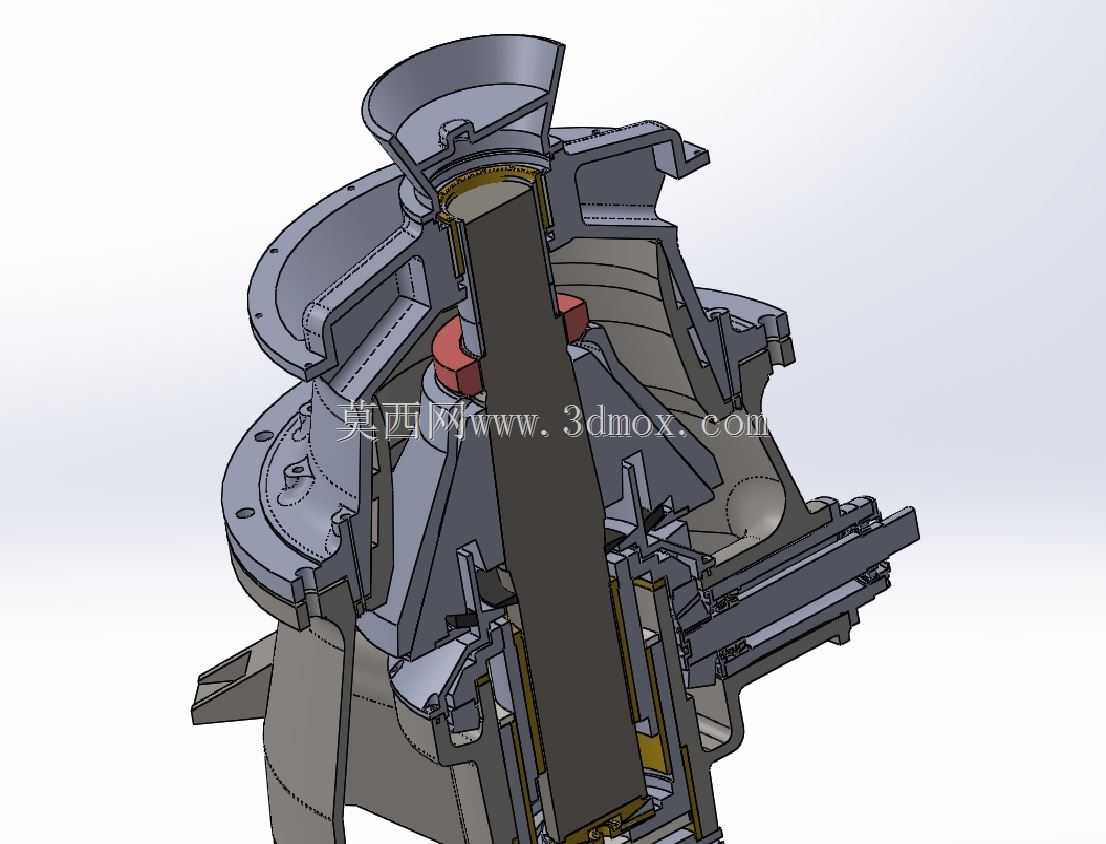

　　从核心功能结构来看，这套设计最突出的特点是将液压控制活塞与偏心传动装置做了集成式布局，偏心组件整体浸入液压控制活塞的腔体内部，这种结构一改传统圆锥破偏心套外置、液压调节系统独立排布的设计逻辑，既压缩了设备主机的轴向安装空间，又能通过液压腔的油液直接带走偏心装置高速运转产生的热量，省去了额外的偏心组件冷却回路，同时液压活塞可直接驱动动锥组做升降动作，实时调整破碎腔的排料口间隙，在遇到不可破碎的铁块等异物进入腔体时，液压系统可快速泄压让动锥下落排出异物，完成过铁保护后自动复位，大幅降低设备卡料后的拆机清理工作量。

　　破碎腔的型线设计是这类设备的核心，这套结构的破碎腔从给料口到排料口采用了渐变的平行区长度设计，给料端的大倾角腔型能快速承接振动筛输送来的物料，避免给料口处的物料堆积堵料，平行区的长度经过匹配1200规格动锥直径的摆动行程计算，能让物料在腔体内至少受到3-5次层压破碎作用，出来的成品料立方体占比高，针片状颗粒含量能满足高等级基建项目的骨料要求。定锥衬板与动锥衬板均采用了快换式的楔块压紧结构，不需要浇筑填充料，衬板磨损到极限后可直接拆卸更换，缩短现场维护的停机时间。

　　从安装边界与尺寸适配角度来说，这套1200规格的圆锥破，主机的安装底座预留了标准的地脚螺栓孔位，整体安装高度控制在常规破碎车间的层高适配范围内，进料口的中心高度与前端振动筛的出料溜槽落差做了匹配设计，不需要额外抬高筛机的安装机架就能完成给料对接，出料端的腔体开口直接对准下方的出料皮带机导料槽，不会出现物料撒漏的问题。设备的润滑管路与液压管路均在主机架上预留了固定走管位，现场安装时不需要二次配管打孔，所有的检修操作位都预留了足够的操作空间，调整环的锁紧液压站、传动部的联轴器护罩位置都做了干涉校验，日常巡检时可直接观察到油位、油温的检测点位，不需要拆解外围护板。

　　传动结构的设计上，偏心装置的配重块做了动平衡校准，与水平布置的传动轴通过螺旋锥齿轮啮合传动，齿轮的啮合间隙可通过调整垫片组做微调，适配长期运转后的齿轮磨损补偿，传动轴的轴承座采用了分体式结构，更换轴承时不需要拆解整个主机架就能完成作业。动锥主轴与偏心套之间的滑动轴承采用了多油楔的润滑结构，高压润滑油在运转时能形成稳定的油膜，即使在给料量波动较大的工况下，也能避免轴瓦出现干磨烧损的问题。整个机架部分采用了上下机壳法兰连接的结构，连接螺栓的预紧力经过载荷计算，能承受破碎硬岩时产生的周期性冲击载荷，不会出现法兰面开裂、螺栓断裂的问题。

　　在实际生产线的适配中，这款结构的处理能力能匹配时产200-300吨的砂石生产线，也可用于金属矿山选矿流程中矿石的中细碎作业，将原矿破碎到磨矿工序要求的入磨粒度，降低磨矿环节的能耗。相较于同规格的弹簧圆锥破，液压集成式的结构让设备的整体重量更轻，动锥的摆动频率可通过液压系统做小幅调整，针对不同硬度的物料匹配对应的破碎行程，在处理花岗岩这类磨蚀性强的物料时，衬板的使用寿命也能得到保障，因为液压系统可实时控制排料口间隙，避免衬板局部出现过度磨损的情况。
