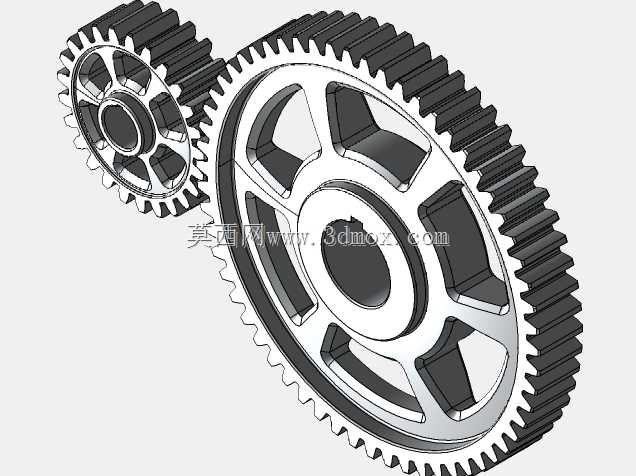

直径节距8in压力角20°正齿轮结构

　　在各类需要定传动比动力传递的机械系统中，正齿轮是应用最为广泛的基础传动元件之一，这类齿轮的齿向与轴线平行，加工、装配难度相对较低，传动过程中无轴向力，对支撑轴承的轴向承载要求不高，在平行轴传动场景下有着极高的适配性。本次涉及的这款正齿轮，直径节距为8in，压力角取机械传动领域通用的20°标准值，这类参数的齿轮常被应用在中小功率的平行轴传动机构中，比如轻工机械的输送辊驱动、小型机床的进给传动单元、通用减速机的低速级传动副，还有部分农用机械、纺织机械的动力传递环节，都能见到同参数规格正齿轮的身影。从实际使用场景来看，这类正齿轮多布置在封闭的齿轮箱腔内，工作时依靠齿面的渐开线轮廓啮合，将输入轴的旋转扭矩稳定传递给平行布置的输出轴，

　　20°的压力角设计兼顾了齿根弯曲强度与齿面接触强度，相较于14.5°压力角的老标准齿轮，其齿根厚度更大，能承受的冲击载荷更高，不容易出现断齿失效，同时啮合过程中的径向力处于合理区间，不会给轴系支撑带来过大的负荷。在设计思路上，这款正齿轮采用标准渐开线齿形，齿顶高系数、顶隙系数均取通用标准值，不需要做特殊的变位修正，加工时可以直接采用标准滚刀或者插齿刀完成齿形加工，不需要定制特殊刀具，能有效降低加工制造成本，适合批量生产应用。从安装边界来看，这类齿轮的内孔通常与传动轴采用过渡配合或者小过盈配合，配合面会设置键槽来传递扭矩，部分需要轴向滑移的工况下也会采用花键连接结构，齿轮的轮毂宽度会根据传递扭矩的大小做匹配设计，

　　保证配合面有足够的接触面积，避免长期运行出现配合松动。齿轮的齿宽取值会结合模数、中心距以及载荷特性确定，既要保证足够的啮合接触线长度，降低单位齿面的接触应力，减少齿面磨损与点蚀失效的概率，也要避免齿宽过大导致的载荷沿齿向分布不均问题，毕竟加工和装配过程中不可避免存在轴系平行度误差，齿宽过大反而会让齿端出现偏载，加剧局部磨损。在实际选型应用中，这类正齿轮需要配对使用，配对齿轮的模数、压力角必须完全一致，中心距要符合两齿轮分度圆半径之和的设计值，安装时要保证两轴的平行度公差在允许范围内，齿侧间隙要根据工作温度、润滑条件做合理调整，间隙过小容易出现卡滞、发热甚至胶合失效，间隙过大则会导致传动反向间隙增大，传动精度下降，冲击噪声提升。

　　日常运行过程中，这类齿轮多采用油浴润滑或者飞溅润滑，齿轮箱内的润滑油会在齿面形成油膜，减少金属直接接触带来的磨损，同时带走啮合过程中产生的热量，维持齿轮工作温度在合理区间。对于有换向要求的传动场景，这类正齿轮的齿侧间隙需要严格控制，必要时可以采用消隙齿轮结构，抵消反向传动时的空程误差，满足精密传动的需求。从失效防护角度来看，这类齿轮的常用材料多为45号钢或者40Cr合金钢，经过调质或者表面淬火处理后，齿面硬度能达到HRC45-55，既有足够的芯部韧性来承受冲击载荷，又有较高的齿面硬度来抵抗磨损与点蚀，对于重载工况下的应用，也会采用20CrMnTi等渗碳钢做渗碳淬火处理，进一步提升齿面的接触疲劳强度。在三维建模过程中，这类齿轮的齿形生成需要严格按照渐开线方程做参数化绘制，保证齿廓曲线的精度，齿根过渡圆角要按照刀具加工轨迹做准确还原，不能随意简化，因为齿根位置是弯曲应力集中的区域，过渡圆角的准确性直接影响齿轮的强度仿真结果可靠性，建模完成后还需要做配对齿轮的啮合干涉检查，验证中心距、齿侧间隙是否符合设计要求，避免后续加工装配出现干涉问题。
