齿轮啮合式旋转传动机构结构设计

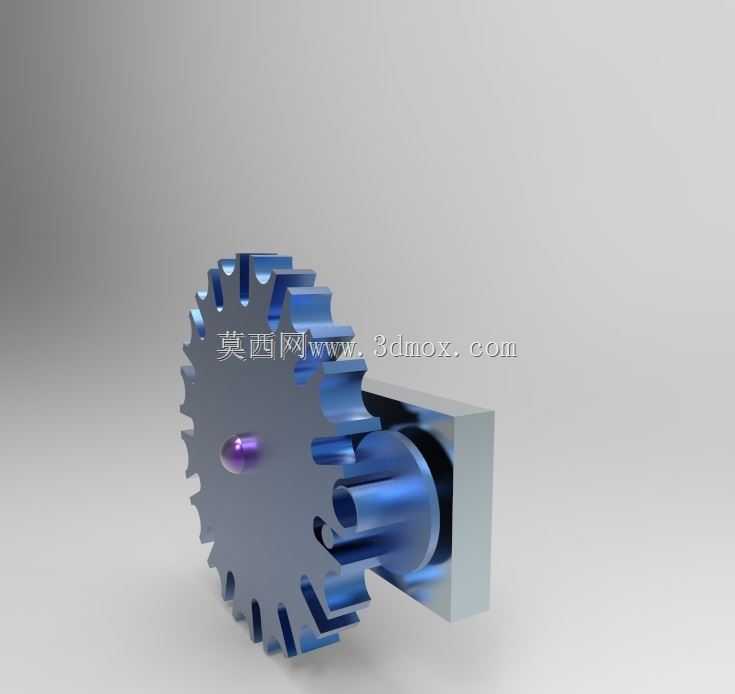

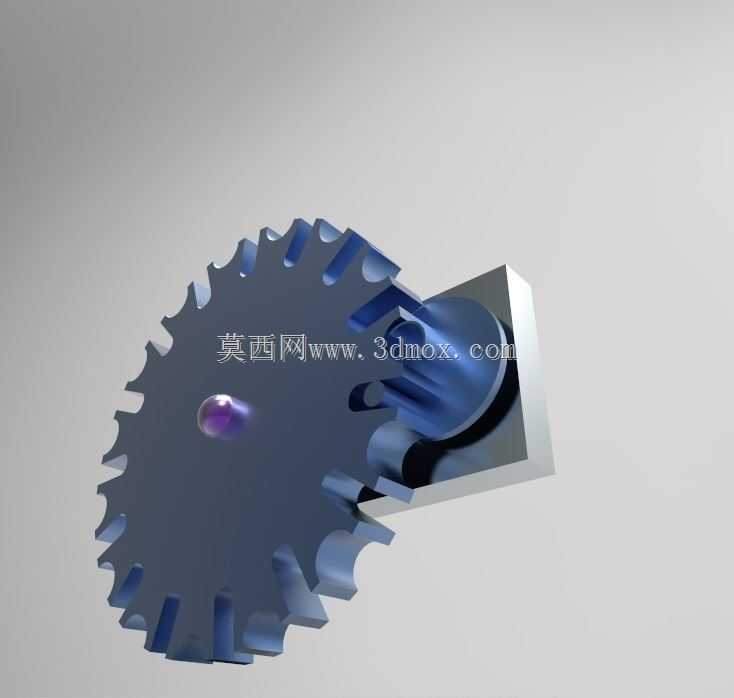

　　这套旋转传动结构的核心采用渐开线齿形的盘状齿轮作为动力输入件，与之啮合的是同轴布置的圆柱输出端，整套组件通过一体式安装基座实现与设备主体的固定。在实际产线应用场景中，这类结构常被集成在小型物料转位工位、间歇式送料机构以及工装夹具的旋转驱动单元中，相比带传动与链传动，齿轮啮合的传动比恒定，不存在打滑丢转的问题，能够在频繁启停的工况下保持转角精度，适合对旋转定位有明确要求的装配、检测工序。从设计思路上看，这套结构没有采用复杂的行星轮系或者多级减速布局，而是用单对啮合副实现动力传递，目的是压缩整体安装空间，齿轮的齿宽经过匹配计算，既保证啮合接触面积足够传递额定扭矩，又不会因为齿宽过大增加不必要的转动惯量，

　　齿轮中心的定位轴孔与输出轴采用过渡配合，轴端预留的紧定螺钉孔可以在装配完成后锁定周向位置，避免长期正反转切换时出现轴与齿轮的相对窜动。安装基座采用L型一体式铣削结构，相比拼接式的安装支架，一体式结构的装配基准统一，不需要额外调整两个轴承位的同轴度，基座上的安装孔位按照常用的工业铝型材安装间距设计，可以直接固定在40系列或者30系列的铝型材机架上，不需要额外加工转接板。输出端的圆柱结构做了阶梯轴设计，靠近齿轮的轴段直径更大，用来承受啮合过程中产生的径向力，外侧的小直径轴段可以直接安装同步带轮、工装转盘或者执行拨杆，轴肩位置预留了挡圈槽，装配时可以用轴用弹性挡圈限制输出轴的轴向窜动，不需要额外设计端盖结构，进一步压缩了轴向的安装尺寸。

　　在实际选型适配时，需要注意这套结构的中心距是固定值，齿轮与输出齿轮的啮合侧隙在设计时已经按照常用的0.1-0.2mm间隙预留，适合常温下的中低速传动场景，如果应用在有较大温度波动的工况，需要重新核算热膨胀带来的侧隙变化，避免出现卡滞。齿轮的齿顶圆与基座内壁之间预留了足够的安全间隙，即使齿轮在高速旋转时出现轻微的径向跳动，也不会与基座发生刮蹭，基座的侧壁厚度经过加强设计，在承受齿轮啮合带来的侧向推力时不会出现明显的形变，保证传动过程的稳定性。这套结构的润滑可以采用脂润滑方式，在装配时在啮合齿面涂抹适量的锂基润滑脂即可，不需要设计额外的油池或者油路，维护成本较低，适合在免维护周期较长的自动化设备中使用。从安装边界来看，

　　整套结构的外轮廓没有突出的不规则结构，所有棱角都做了倒角处理，在设备内部布局时不需要预留过大的安全避让空间，相邻的走线、管路等组件可以贴近基座布置，能够有效提升设备内部的空间利用率。齿轮端面的紫色标识点是装配对位标记，在拆装维护时可以通过这个标记快速找到齿轮与输出轴的初始啮合位置，避免重新装配时出现齿位错位导致的传动卡顿或者异响问题。
