LM8UU直线轴承配套箱式滑块组件

项目分类:轴承座 发布时间:2021-12-29 ID:476050
  • LM8UU直线轴承配套箱式滑块组件
  • LM8UU直线轴承配套箱式滑块组件
  • LM8UU直线轴承配套箱式滑块组件
  • LM8UU直线轴承配套箱式滑块组件

  做小型自动化设备、桌面级数控装置的结构设计时,导向环节的选型永远是绕不开的核心环节,尤其是8mm光轴导向的场景,LM8UU轴承加配套座体的组合,是很多轻载往复运动机构的首选方案。这套组件的核心作用,是为光轴上的直线往复运动提供稳定的径向支撑,同时把轴承的外圈完全包覆固定,避免薄壁的直线轴承在安装锁紧时出现变形,影响钢珠循环的顺畅度。

  从实际使用场景来看,这类组件大量出现在桌面级3D打印机的运动轴、小型点胶机的滑台、非标自动化的检测工位送料机构、小型雕刻机的移动横梁导向位,只要是负载不大、运动行程在几百毫米范围内、需要低阻力直线运动的场合,都能看到这类组件的身影。很多新手设计师在做这类结构时,会直接把LM8UU轴承塞到自己设计的安装孔里用顶丝锁紧,实际装配时很容易因为顶丝的挤压力让轴承外圈产生形变,轻则滑动阻力变大、运动卡顿,重则钢珠在滚道里卡滞,直接把光轴表面拉出沟痕,整套导向机构提前报废,而这种一体化的轴承座组件,在设计时就预留了轴承的安装容腔,座体的内孔和轴承外圈是间隙配合,安装时只需要把轴承平稳压入,靠端盖或者侧面的限位结构固定,完全不会挤压轴承外圈,从根源上避免了安装导致的轴承精度损失。

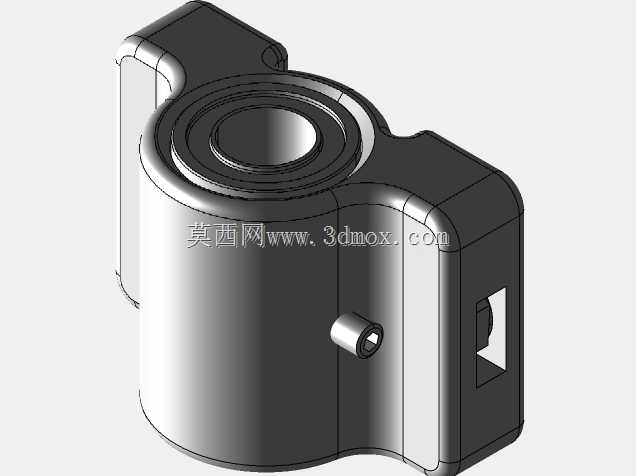

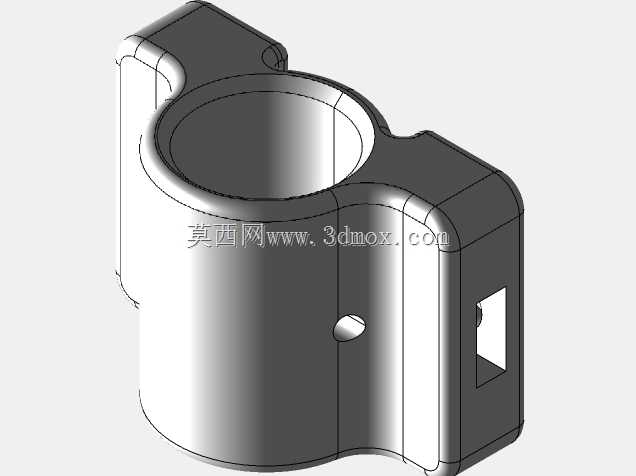

  看这套组件的结构设计,座体采用了对称式的箱式结构,两侧伸出的安装耳上预留了沉头安装孔,可以直接用内六角螺丝把整个组件固定在运动滑台或者移动板件上,不需要额外设计轴承的压紧结构,能大幅减少设计和加工的工作量。座体中心的轴承安装孔和两侧安装面的位置度控制得很严格,安装后轴承的轴线和安装基准面的平行度有保障,不会出现轴承憋劲、光轴受力不均的问题。从尺寸边界来看,轴承中心到座体安装底面的高度为10.5mm,这个尺寸是选型时必须重点关注的安装参数,设计安装板的时候要提前算好光轴中心的高度,避免出现装配干涉;座体侧面预留了注油孔,日常维护时可以直接从这个位置注入润滑脂,不用把轴承从座体里拆出来,能减少维护的工作量。

  设计这类结构的时候,要特别注意安装面的平面度要求,如果安装固定的板件平面度太差,螺丝锁紧之后座体会产生形变,反过来挤压内部的轴承,同样会导致运动阻力变大。另外在导向轴的选型上,要搭配硬度在HRC60左右的镀铬硬轴,轴的表面粗糙度控制在Ra0.8以下,才能保证轴承的使用寿命,要是用普通的冷拉圆钢当光轴,用不了多久轴表面就会被钢珠磨出磨损痕迹,运动精度会快速下降。还有个容易被忽略的细节,这套组件侧面的锁紧结构,是用来固定轴承外圈防止其在座体里跟转的,安装的时候不要把锁紧螺丝拧得太紧,只要能限制外圈转动就行,过度锁紧同样会导致轴承内圈变形,影响滑动顺畅度。

  在实际的机构装配中,同一根光轴上通常会搭配两个这样的轴承座组件来支撑移动部件,两个座体的间距要根据负载的大小来调整,间距太小的话移动部件会出现摆动,运动精度差;间距太大又会增加整体的结构尺寸,还会加大光轴的受力弯矩。一般来说,两个座体的间距保持在移动部件长度的1/2到2/3之间比较合适,既能保证运动的稳定性,又不会让结构过于臃肿。另外在安装光轴的时候,两端的支撑座要保证同轴度,要是两端轴座不同心,光轴安装后出现弯曲,整根轴上的滑块都会出现卡顿,跑起来的时候阻力波动很大,还会产生异常的噪音。

  很多做小型设备的工程师喜欢用这类成品组件,核心原因就是其标准化程度高,互换性好,不需要自己去设计轴承的安装结构,也不用单独去定制座体的机加工件,直接选型采购就能用,能大幅缩短设备的研发和装配周期。而且这类组件的精度一致性很好,同一批次的产品中心高误差很小,多轴并联使用的时候也容易调整精度,不像自己加工的座体,每次加工都可能存在尺寸误差,装配的时候需要反复修配才能达到要求。对于轻载高速的运动场景,这类组件的低阻力优势也很明显,轴承内部的钢珠循环结构成熟,配合合适的润滑,运动时的阻力非常小,用很小的驱动力就能带动滑台移动,对于用步进电机或者小型伺服电机驱动的小型设备来说,能降低电机的负载余量要求,缩小驱动部件的选型规格,进一步压缩整体的设备成本。
