双叶BLS451数字伺服舵机结构建模设计

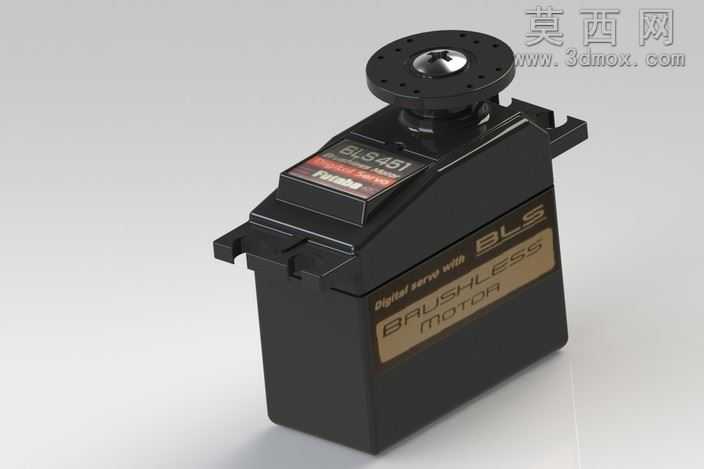

本次建模的BLS451伺服舵机，是建模者在早期学习阶段，参考原厂设计图纸完成的复刻式三维结构设计作品，整体建模过程围绕实物的真实结构比例展开，严格还原了该款无刷数字伺服舵机的全部外观与内部核心结构特征。建模初期首先梳理了舵机的整体装配逻辑，将产品拆分为顶部输出舵盘、上盖壳体、核心控制腔体、侧方安装固定耳、底部壳体几个独立的建模模块，先通过草图绘制勾勒出每个部件的外轮廓基准，再通过拉伸、切除、倒角等基础特征操作搭建出基础实体形态。针对顶部带均匀安装孔位的圆形舵盘，建模时精准还原了中心定位轴孔、周向均匀分布的螺丝固定孔、盘面的防滑纹理细节，对舵盘边缘的倒角弧度做了反复调整，确保和实物的视觉比例完全一致。主体外壳部分，还原了壳体表面的品牌标识区域的凹陷结构、侧面的加强筋走线、壳体拼接处的卡扣定位结构，对壳体表面的磨砂质感做了材质参数的调试，渲染时采用哑光工程塑料材质，还原真实舵机外壳的PC材质视觉效果。针对舵机正面的标签区域，分别制作了顶部型号标识贴纸、侧面无刷电机标识金属铭牌的独立曲面，通过贴图映射的方式将标识内容精准贴合在对应位置，还原实物的标识细节。建模过程中对舵机内部的无刷电机、减速齿轮组、控制电路板、电位器等核心传动与控制部件也做了结构还原，确保各个部件之间的装配间隙符合真实产品的公差要求，输出摇臂的转动行程限位结构也做了精准复刻，能够直观展示该款舵机的运动限位逻辑。渲染阶段采用了柔和的影棚布光，通过主光源勾勒舵机的主体轮廓，辅助光源补全暗部细节，添加了柔和的地面反射效果，让整体渲染图能够清晰展示舵机的结构细节与材质质感，既完成了建模技能的练习，也完整复现了这款经典数字伺服舵机的全部设计特征。
