平板式货运拖挂承载平台结构设计

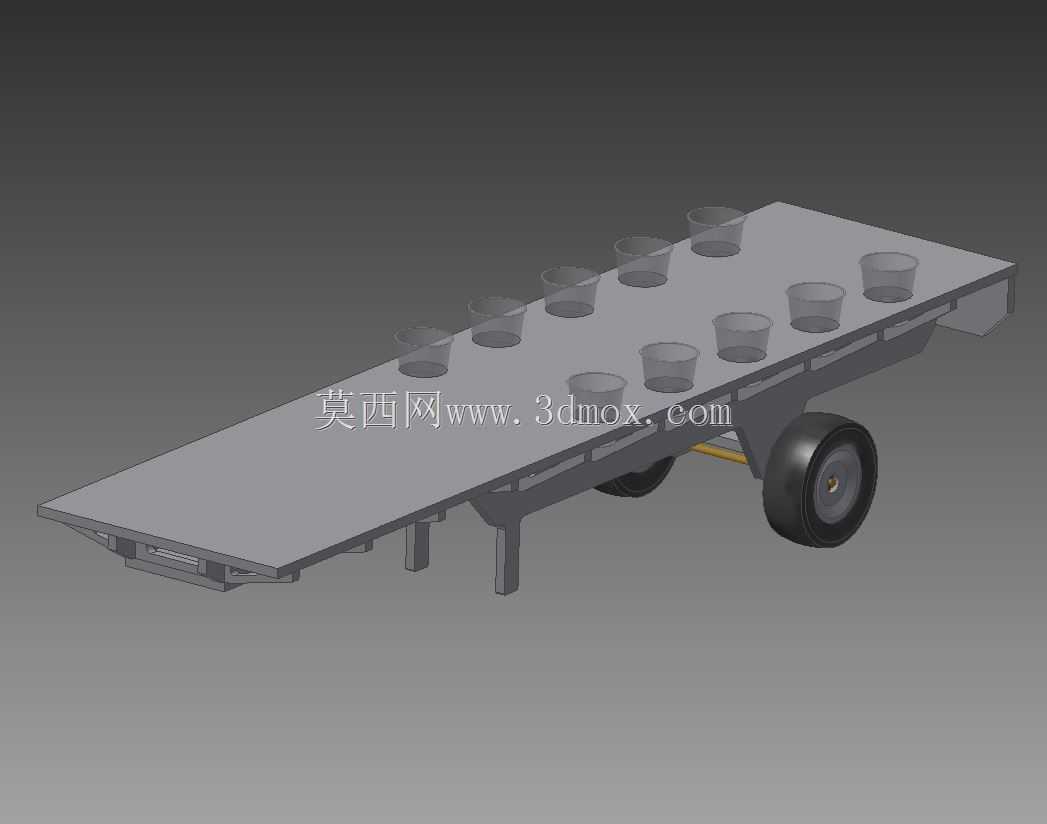

　　这款平板式拖挂承载结构，主要适配厂区内部周转、短途场站驳运、户外工程现场物料转运这类场景，日常作业中常和牵引车头配合，承担散件、工装托盘、成组容器的短距离转移任务，相比固定式输送线，它的路线灵活性更强，能适配厂区内临时调整的运输动线，也能在未硬化的临时施工场地完成物料转运，不需要额外铺设轨道或者固定输送设施。从结构功能来看，整个平台以平直的承载面板为核心受力面，面板下方布置了纵横向交错的承载梁架，梁架的排布完全匹配日常承载的载荷分布特点，对应轮组安装位置、牵引连接位置都做了局部的加强结构，避免长期重载下出现梁架变形、面板塌陷的问题。轮组采用单轴双侧布置的形式，轮轴位置靠近平台长度方向的偏后段，

　　这样的布局能让牵引端承担的载荷控制在合理区间，既不会因为轮轴太靠前导致牵引端下压力过大，增加牵引机构的负载，也不会因为轮轴太靠后导致牵引端上翘，行驶过程中出现平台翘头失稳的问题。平台上预留的多组杯状定位座，是针对特定规格的圆柱状工件、桶装物料设计的固定结构，日常运输这类容易滚动、侧翻的物料时，不需要额外捆绑固定，直接将物料底部嵌入定位座就能完成限位，能大幅减少装卸环节的固定作业时间，也能避免运输过程中物料滑移磕碰。设计过程中，首先要明确的是平台的承载边界，整个平板的有效承载面宽度要适配厂区内部的通行通道宽度，长度要匹配常用托盘的尺寸模数，同时要保证转弯时的内轮差不会超出厂区道路的转弯半径，牵引连接端采用的是通用型的挂接结构，

　　能适配多数厂区内常用的牵引车头、工程拖拉机的挂接接口，不需要额外制作转换接头。支腿结构布置在平台前端的两侧，当拖挂平台和牵引头脱离时，支腿落下支撑在地面上，能保证平台保持水平状态，不会出现前倾翻倒的问题，支腿的高度预留了一定的调节余量，能适配不同挂接高度的牵引设备，也能在地面不平整的场地调整支腿高度，保证平台停放时的水平度，避免停放时物料从定位座中滑出。轮组的选型匹配了平台的额定承载能力，轮胎采用的是实心橡胶结构，能适配厂区内常见的金属切屑、碎石路面，不会因为路面尖锐物出现爆胎问题，轮组的转动阻尼经过匹配，保证拖行过程中不会出现蛇形摆动，高速拖行时也能保持行驶稳定性。承载面板采用的是平整的钢板结构，表面没有突出的加强筋或者螺栓头，

　　既能保证托盘类物料在面板上滑动调整位置时不会卡滞，也方便日常清扫面板上的积尘、物料残渣，不会出现清洁死角。梁架和面板之间采用满焊连接，对应定位座的安装位置，梁架做了局部的加厚处理，避免重物放入定位座时局部应力过大导致面板变形。整个结构的安装边界需要注意，轮组安装时要保证两侧轮的同轴度误差控制在合理范围，避免拖行过程中出现轮胎偏磨、行驶阻力过大的问题，牵引挂接座的安装位置要和平台纵向中心线重合，偏差过大会导致拖行过程中出现跑偏，支腿的安装位置要保证支撑时的受力点落在梁架的加强位置，不能直接固定在面板上，避免支腿受力时面板变形。实际使用中，这类拖挂平台的载荷分布要尽量均匀，偏重的物料要尽量靠近轮轴位置放置，减少牵引端和支腿的受力，定位座的尺寸可以根据日常运输的物料规格做适配调整，不需要拘泥于固定的排布数量，只要保证梁架的受力分布均匀即可。
