多关节柔性工业机械手概念结构设计

　　这款多关节机械手的概念设计，核心瞄准中小负载的柔性作业场景，覆盖3C电子零部件上下料、小型工件分拣、实验室样本转运这类对作业空间灵活性要求较高的工况，区别于传统重载工业臂的厚重结构，整体走轻量化构型思路，先完成整体运动链路的构型验证，后续可针对具体作业场景细化每个零件的强度与公差设计。从结构布局来看，整机采用串联多关节构型，底部为回转基座，承担整机的周向旋转自由度，基座安装面预留标准法兰接口，可直接适配常见的设备安装台面、流水线侧装支架或者移动AGV的搭载平台，安装边界预留了足够的紧固件操作空间，不需要额外定制异形转接件就能完成固定。基座往上依次衔接大臂摆动关节、小臂摆动关节，末端配置可更换的执行接口，

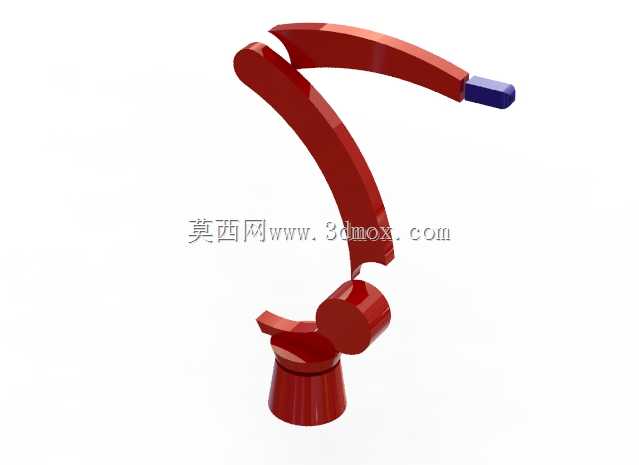

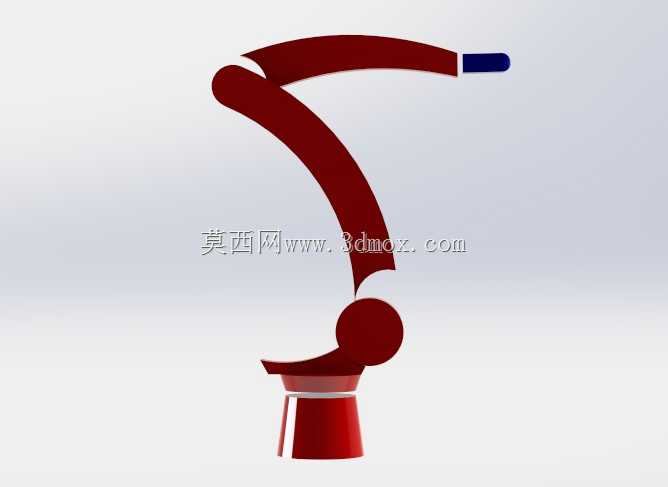

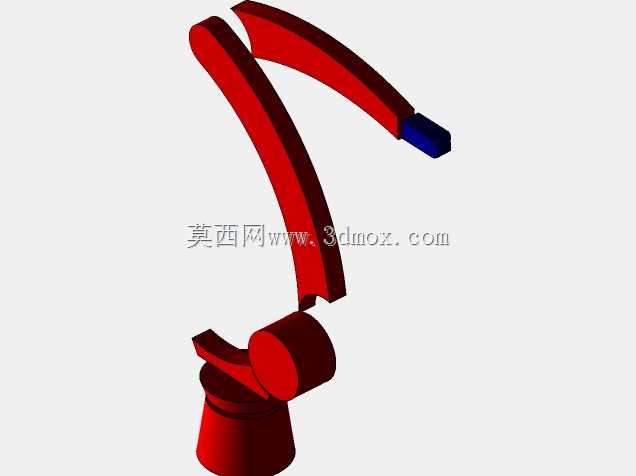

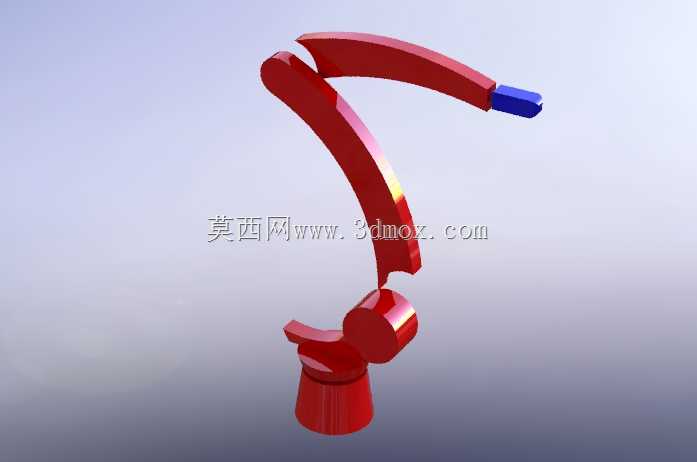

　　图中展示的蓝色块为通用执行端占位结构，实际应用中可快速替换夹爪、真空吸盘、涂胶头、焊枪等不同作业工具，适配不同工序的需求。设计过程中优先梳理了运动包络范围，大臂采用弧形外轮廓构型，一方面是在相同臂展长度下压缩关节处的结构冗余，避免大角度摆动时臂身与基座、周边工装发生干涉，另一方面弧形结构的受力路径更顺滑，在同等壁厚条件下比直臂结构的抗扭刚性表现更优，能减少高速启停时的臂身震颤。关节处的铰接结构预留了标准的驱动元件安装空间，不管是采用伺服电机搭配谐波减速器的直驱方案，还是步进电机搭配同步带的低成本方案，都能在现有构型基础上完成适配，不需要大幅修改臂身的主体结构。从尺寸边界来看，整机完全伸展后的臂展控制在八百毫米范围内，

　　基座直径不超过两百毫米，作业覆盖半径可满足常规桌面级作业站、小型流水线工位的需求，安装时不需要对现有工位布局做大幅调整，可直接嵌入现有产线的空余工位。末端执行端的负载设计目标为三公斤以内，足够覆盖小型电子元器件、塑料件、轻型五金件的搬运作业需求，关节运动角度上，基座可实现三百六十度连续回转，大臂摆动范围覆盖负三十度到正一百二十度，小臂可实现正负一百五十度的摆动，配合末端关节的旋转自由度，可轻松绕过工位上的简易工装障碍物，到达常规直臂结构难以触及的作业位置。不同于市面上现有标准化机械手的模块化拼接思路，这款概念设计从整体运动逻辑出发重构臂身轮廓，没有沿用通用的直臂段加矩形关节外壳的常规设计，

　　弧形臂身的一体化构型后续可采用铝合金一体铸造成型，减少装配环节的零件数量，降低后期维护的复杂度。在实际应用场景中，这类轻量化机械手可搭配视觉检测系统完成散乱工件的无序抓取，也可固定在机床旁完成毛坯件上料、成品件下料的重复作业，还能在教学实训场景中作为机械原理演示载体，让学习者直观理解串联关节臂的运动逻辑与结构组成。设计阶段特意控制了整机的自重，主体结构采用铝合金材质时整机重量可控制在十五公斤以内，单人即可完成搬运与安装调试，不需要额外配置吊装设备，适配小批量柔性生产场景下频繁调整工位的需求。关节处的走线槽采用内置式设计，所有动力线、信号线都可从臂身内部的空腔穿过，避免臂身摆动时线缆外露被周边工装剐蹭，提升长期运行的可靠性，同时也让整体外观更简洁，减少积灰死角，适配洁净车间、实验室这类对卫生条件有一定要求的作业环境。
