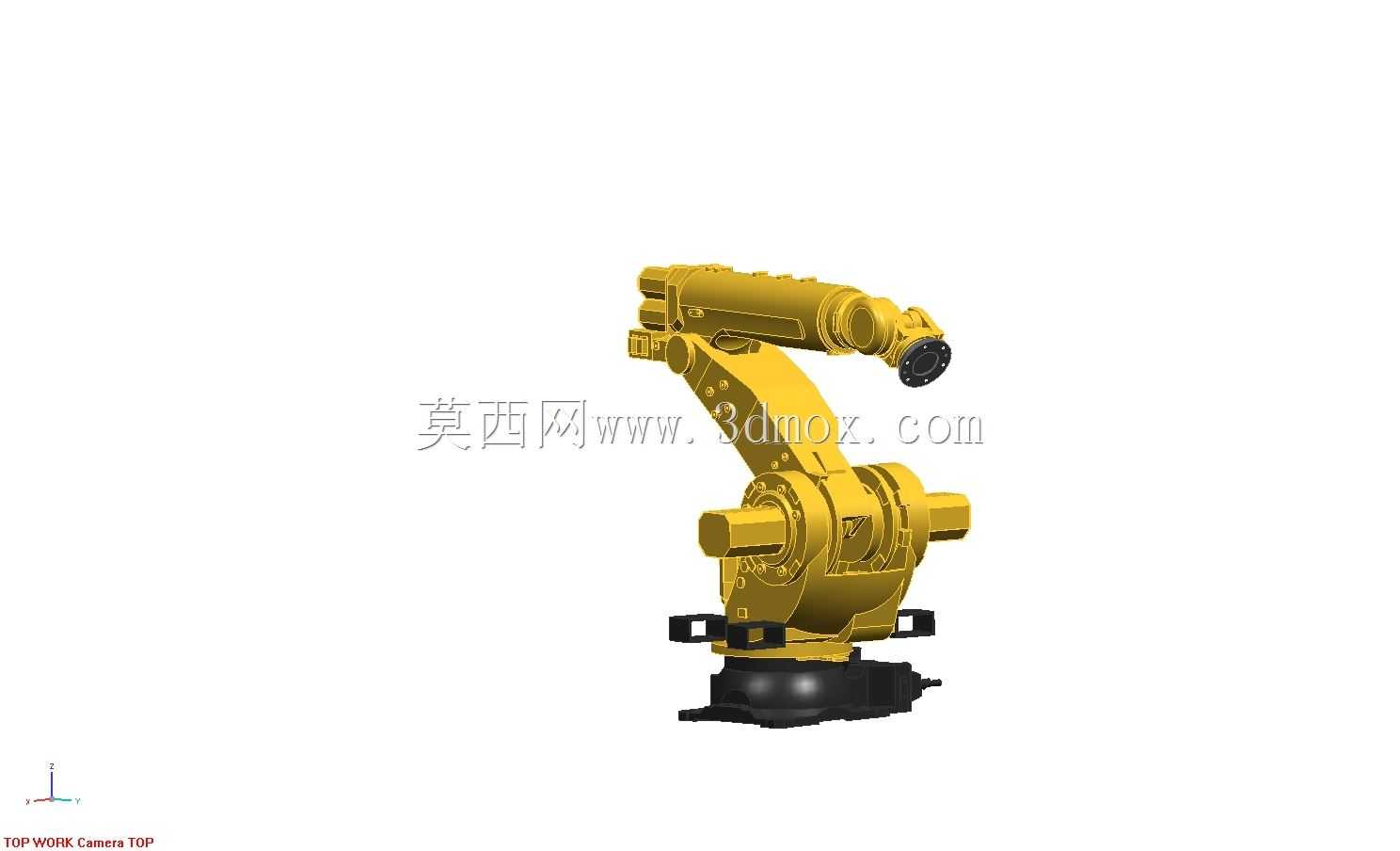

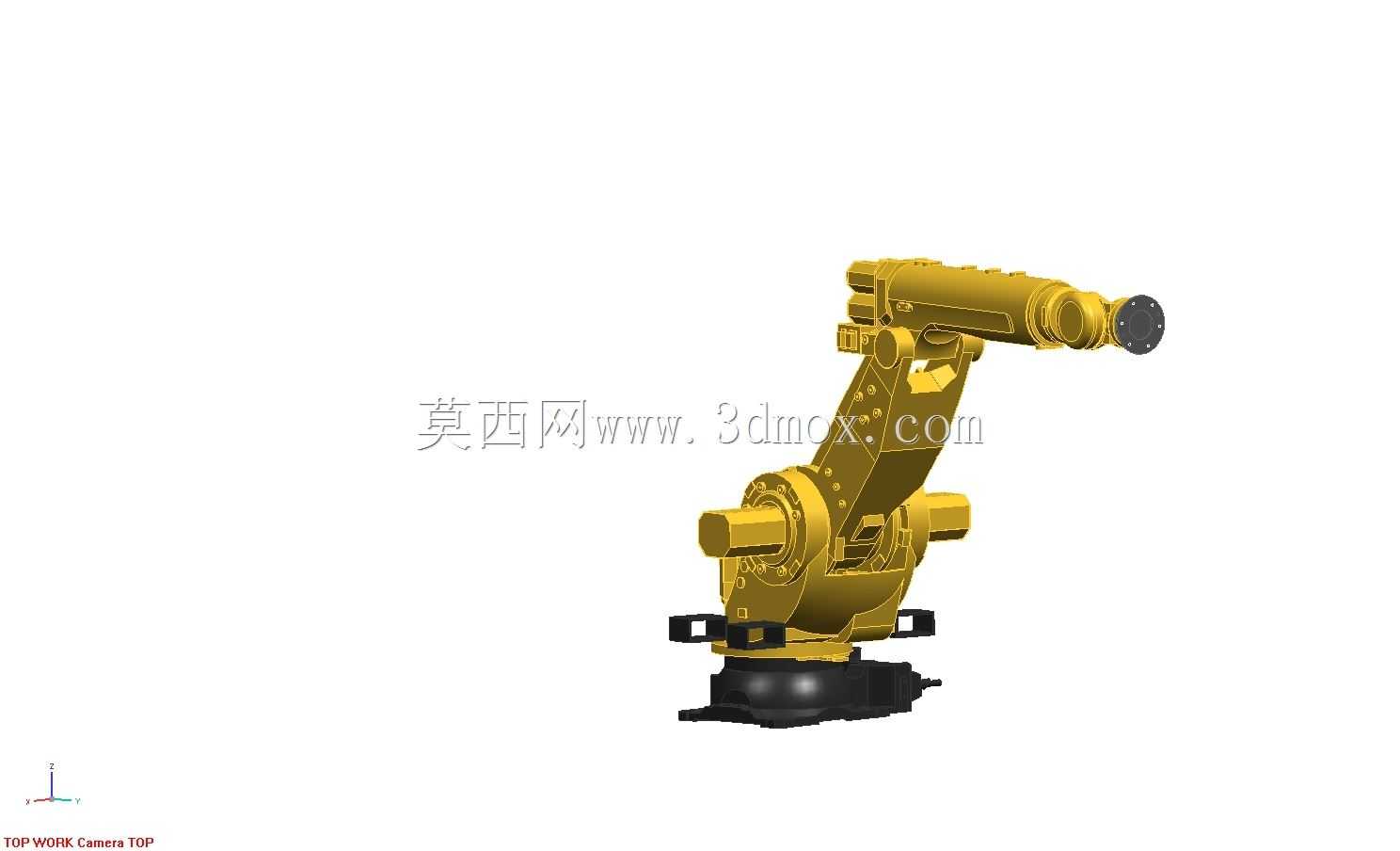

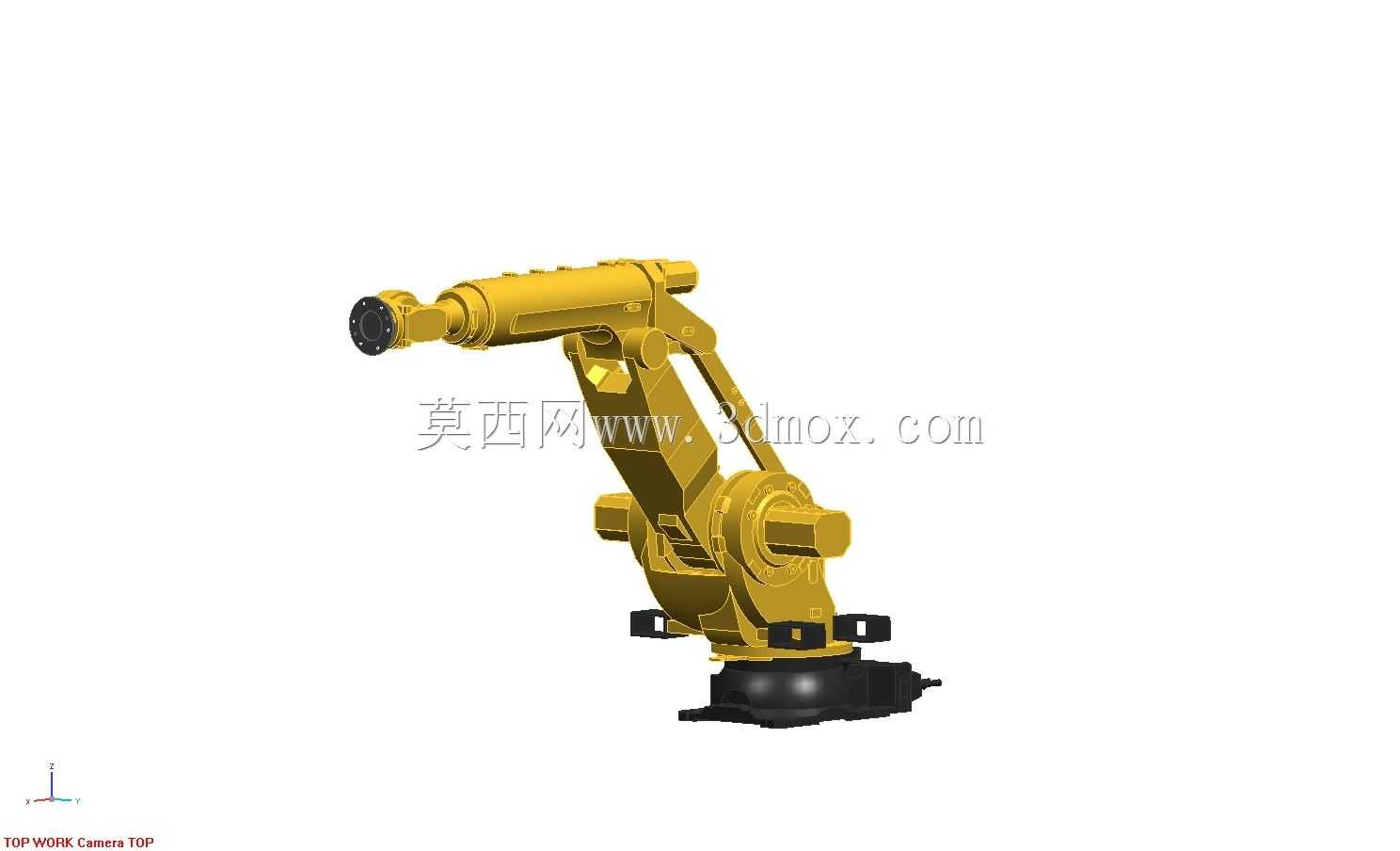

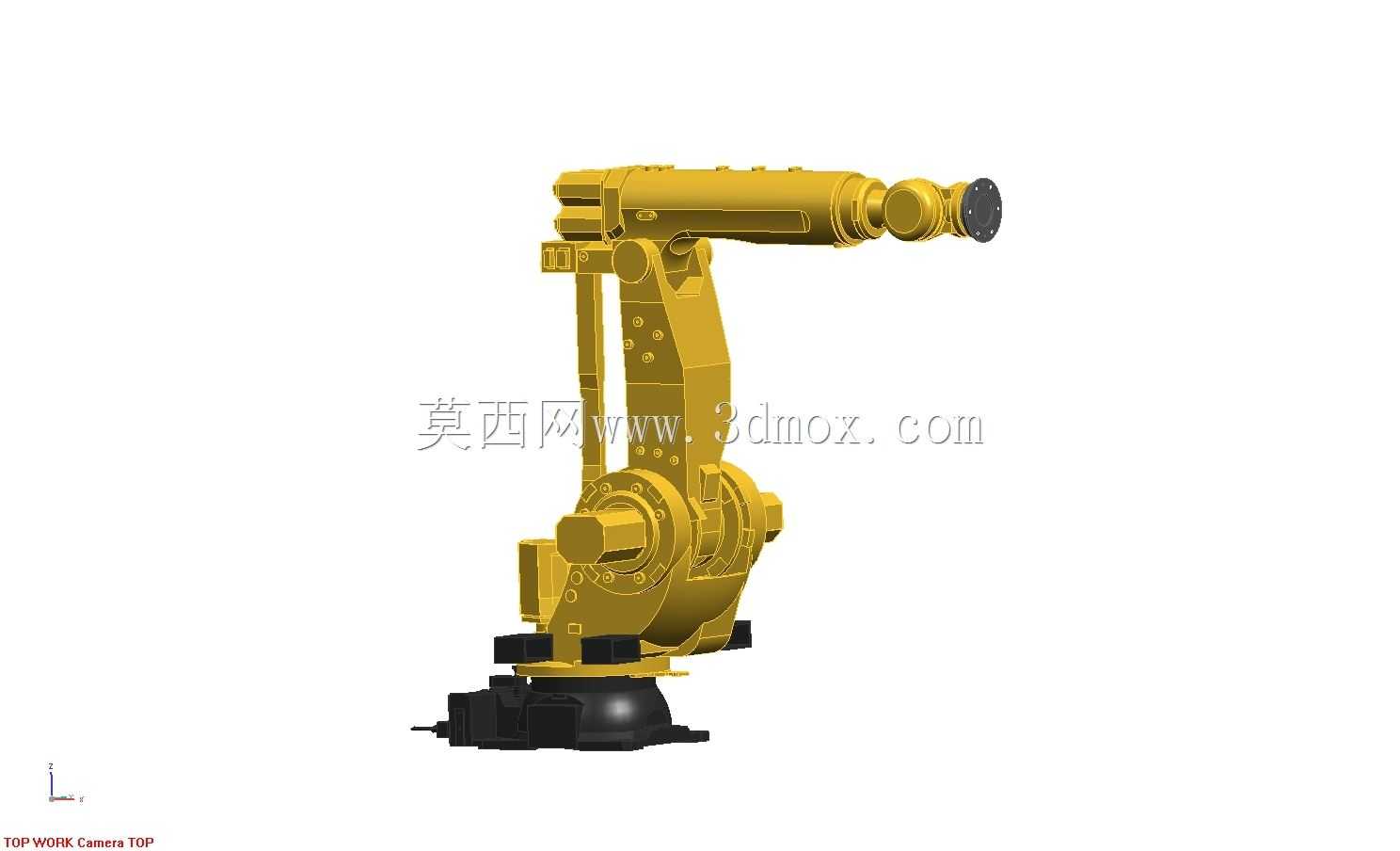

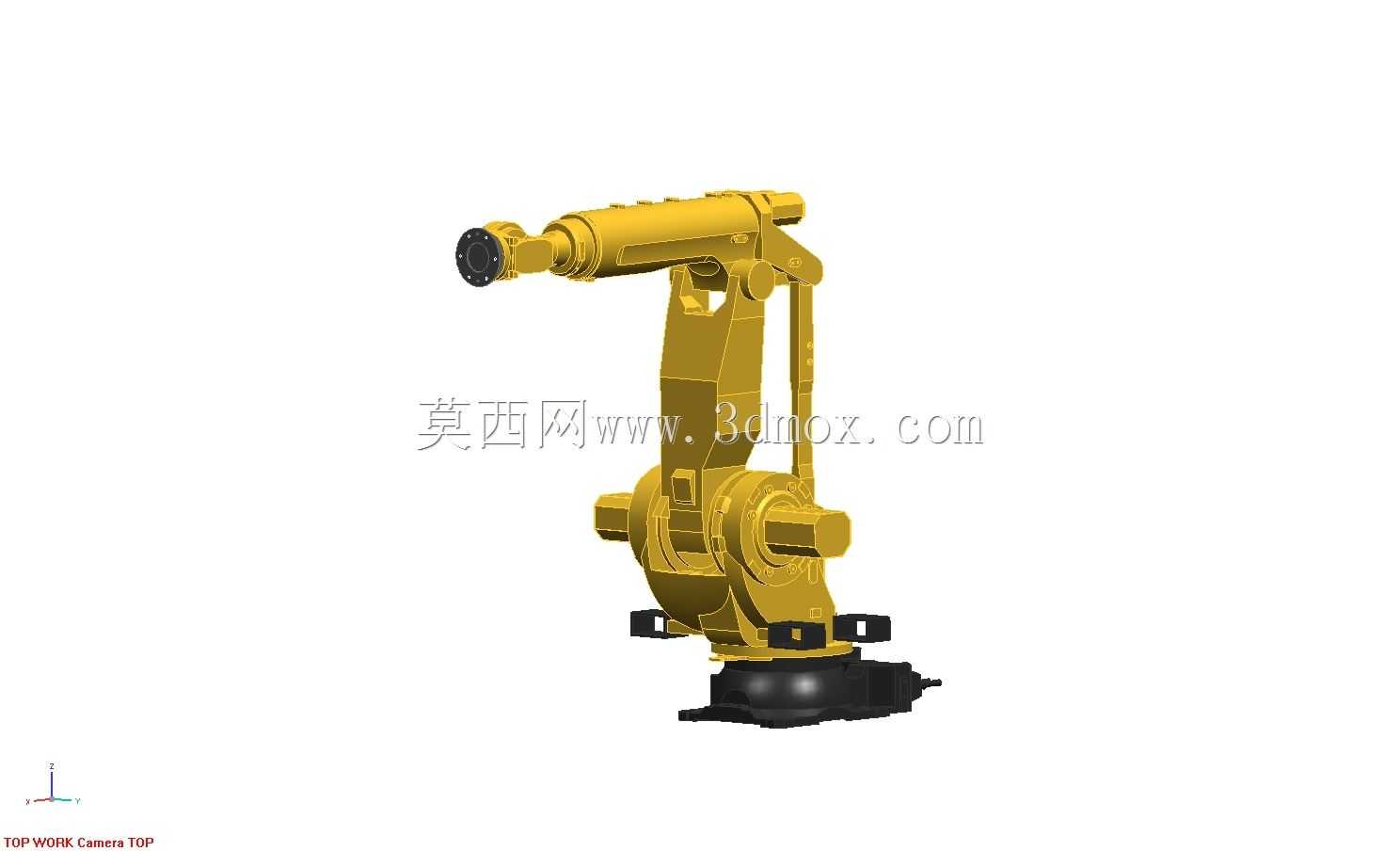

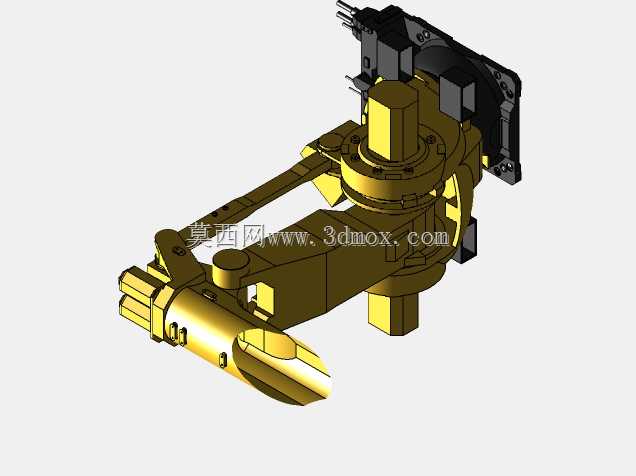

法努克M900-IB280重载工业机械臂结构

　　这款重载六轴机械臂的结构设计，核心围绕大负载工况下的刚性保持与运动精度平衡展开，从底座安装面开始就做了针对性的强化处理，底座采用大尺寸方形安装法兰，预留的螺栓孔位适配工厂常见的预埋钢板安装基准，安装时需要保证底座平面度公差控制在0.2mm以内，避免后续大负载运动时出现底座形变带来的轨迹偏移。底座内部集成的一轴回转支撑采用交叉滚子轴承结构，能够同时承受轴向载荷、径向载荷与倾覆力矩，匹配280kg级的额定负载需求，即便是臂展完全伸开的极限位置，末端的静态形变也能控制在毫米级，满足重型工件搬运、点焊这类对位置精度有要求的作业场景。

　　从实际产线应用来看，这类大负载机械臂常部署在汽车整车焊装车间的主焊线工位，负责白车身侧围、底板这类重型总成的抓取转运与定位焊接，也会出现在重型机械制造车间的机床上下料工位，完成大型铸锻件的工位转序，替代传统的人工配合天车作业，大幅降低重型工件转运过程中的磕碰风险与作业等待时间。臂体部分采用了下粗上细的渐变式箱型结构设计，大臂与小臂的内部都布置了加强筋板，筋板的走向顺着应力传递路径排布，在保证整体结构刚性的前提下尽可能降低臂体自身重量，减少运动过程中的惯量冲击，每个关节的驱动电机都采用后置式布置，将重量更大的驱动单元尽量靠近回转中心，优化整机的惯量配比，提升高速运动时的稳定性。

　　关节连接处的密封结构采用多重迷宫式密封配合耐油橡胶密封圈，能够阻挡焊接飞溅、车间粉尘、切削液雾气进入关节内部，适配焊装、机加工这类车间环境相对复杂的作业场景，避免杂质侵入造成的关节轴承磨损或者传动件损坏。末端法兰采用标准的工业机械臂接口，预留了气动管路与信号线缆的走管通道，能够快速适配夹爪、焊枪、真空吸盘等不同类型的末端执行器，不需要额外在臂体外部走管布线，减少外部管线干涉运动轨迹的概率。

　　设计过程中对各关节的运动范围做了合理的限位规划，一轴回转范围覆盖正负180度，能够覆盖底座周边大范围的作业区域，大臂俯仰、小臂摆动以及腕部三个回转关节的运动范围，都经过了实际作业场景的轨迹验证，既保证足够的作业柔性，也通过硬限位与软限位结合的方式，避免运动过程中出现臂体自身碰撞或者与周边工装设备的干涉。整机的管线全部采用内部走线设计，从底座进线口开始，顺着臂体内部的走线槽一直延伸到末端法兰，所有线缆都预留了足够的弯曲余量，匹配各关节的极限运动角度，避免长期往复运动造成线缆弯折疲劳损坏，同时也减少了外部管线积尘积屑的问题，降低日常维护的工作量。

　　从安装边界来看，这类机械臂的底座安装需要预留足够的维护空间，底座周边至少留出半米的操作空间，方便后期对一轴传动部件的维护保养，臂体全伸展状态下的作业半径覆盖近三米的范围，部署时需要根据作业范围划定安全防护区域，避免运动过程中人员误入作业区间。腕部的三个关节采用紧凑的同心轴设计，在保证末端输出扭矩足够应对大负载作业的前提下，尽可能缩小腕部的整体尺寸，让机械臂能够伸入工装夹具内部完成作业，适配空间相对紧凑的工位需求，比如白车身内部的焊点焊接、箱体类工件内部的零件装配这类场景，都能依靠紧凑的腕部结构顺利到达作业位置。

　　结构设计阶段还做了充分的动平衡校核，针对不同负载重量下的臂体重心偏移做了补偿设计，在大臂尾部配置了合适的平衡缸结构，平衡大臂与小臂自身重量带来的偏载力矩，降低关节驱动电机的负载波动，让各关节在全行程运动过程中受力更加均匀，延长驱动单元与传动部件的使用寿命。臂体外部的壳体采用高强度铸铝材料配合部分焊接钢结构，在保证结构强度的同时兼顾散热需求，关节驱动单元工作时产生的热量能够通过臂体壳体快速散发到周边环境中，避免长时间连续作业出现关节内部温度过高的问题，保障长时间连续运行的稳定性。
