车用点火系统火花塞结构三维数模

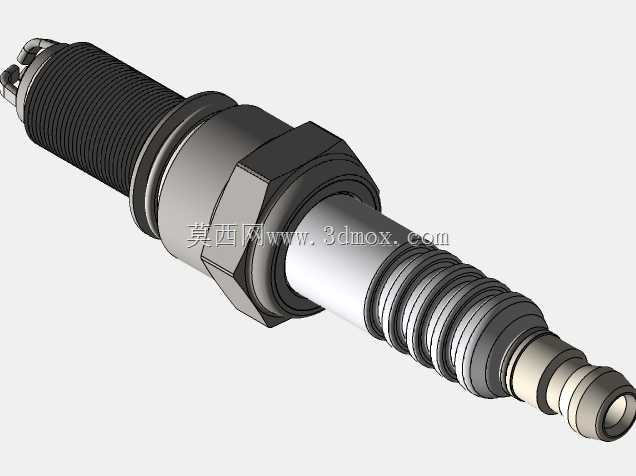

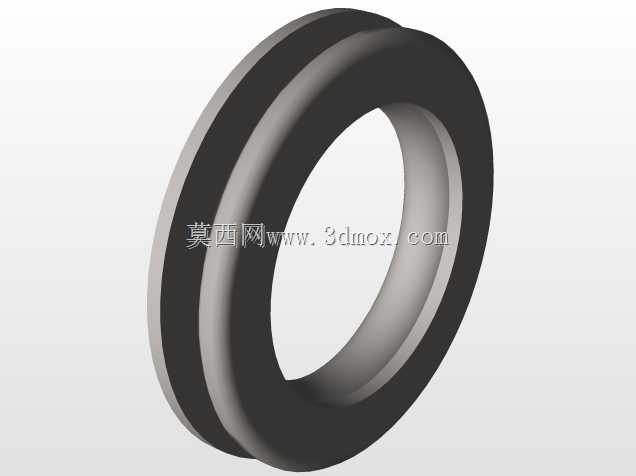

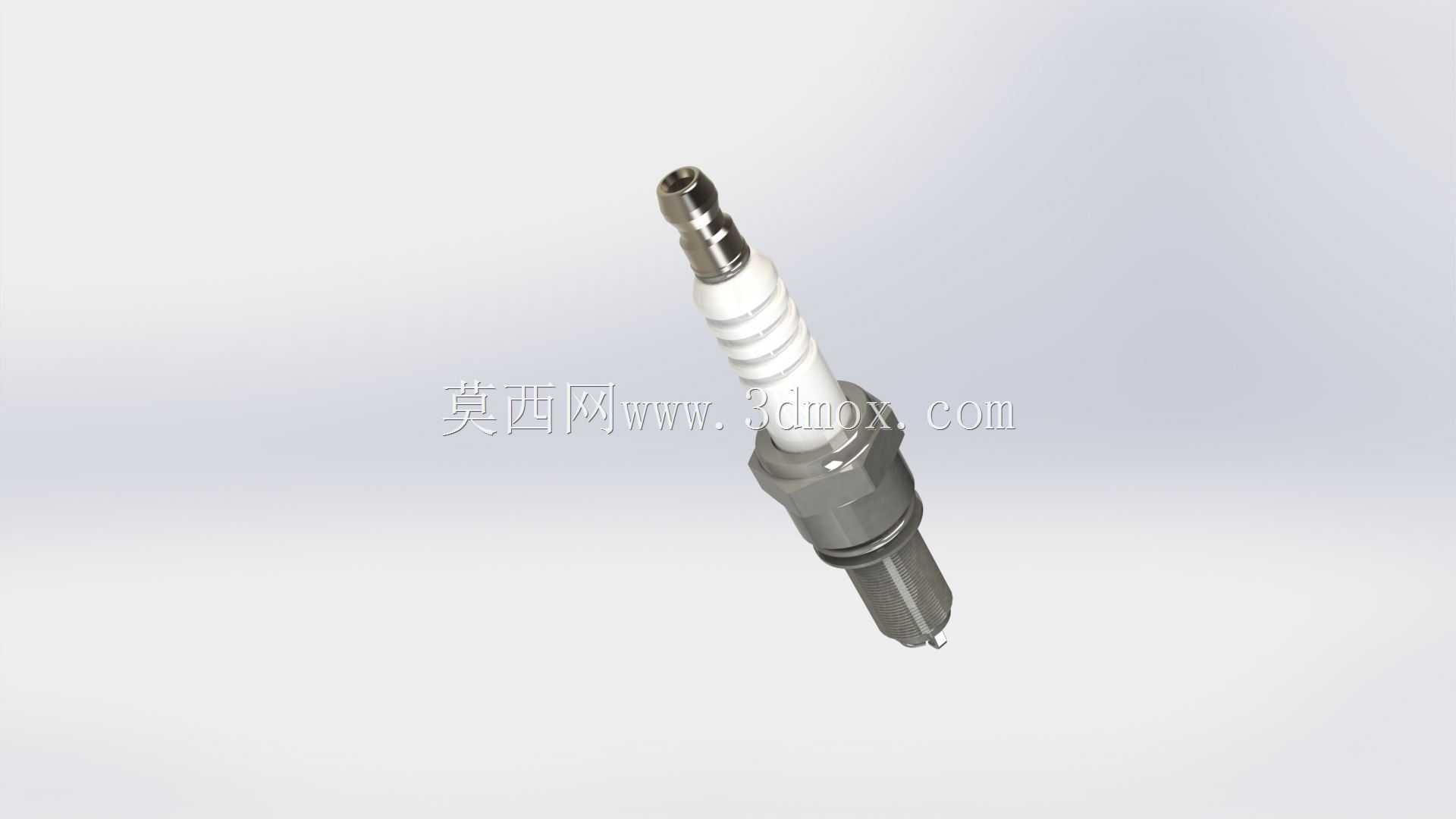

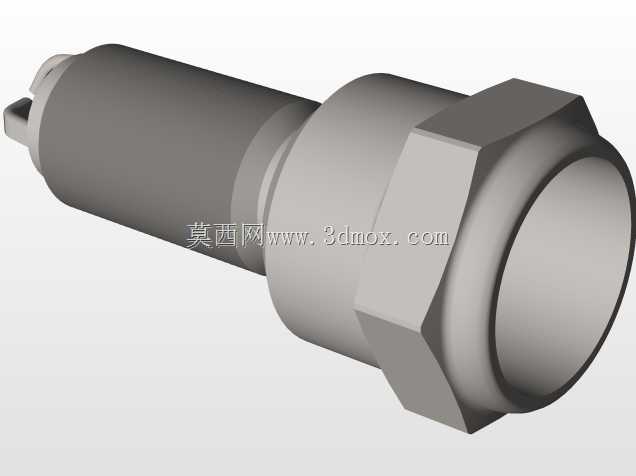

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，这套三维数模完整还原了量产车用火花塞的全尺寸结构，覆盖从接线螺母到中心电极的全部装配层级，可直接用于发动机点火系统匹配验证、缸盖安装位干涉检查、维修拆装模拟等工程场景。数模的结构拆分完全遵循量产零件的装配逻辑，最上端的接线螺母采用滚花防滑结构设计，匹配高压点火线的卡扣式连接结构，可保证发动机运行过程中高压接线不出现松脱、跳火问题；螺母下方依次设置密封垫圈、金属壳体上部的六角拧动结构，六角对边尺寸严格遵循主流乘用车火花塞的通用规格，可适配标准套筒的拆装操作，壳体中段设计有多层密封压合结构，与陶瓷绝缘体之间通过高温辊压工艺实现密封，

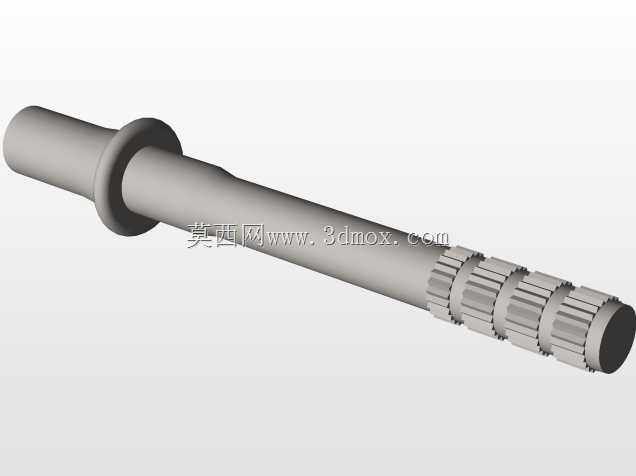

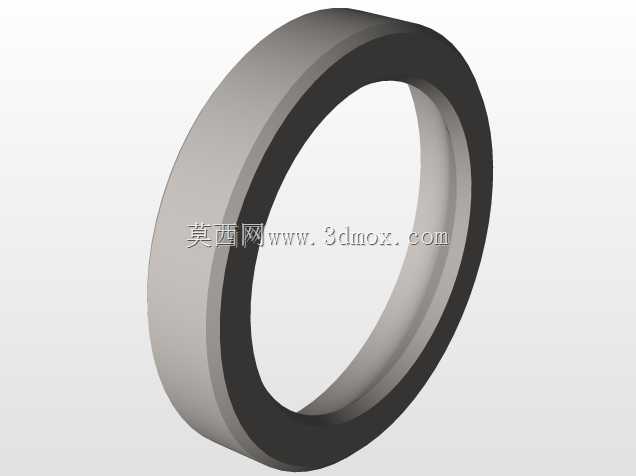

　　可承受缸内最高十余兆帕的爆发压力，避免燃烧气体从壳体与绝缘体的间隙处泄漏。陶瓷绝缘体部分采用多段棱纹结构设计，除了增加表面爬电距离避免高压沿面跳火外，棱纹结构还可提升绝缘体的抗机械冲击能力，避免安装拧紧过程中陶瓷件出现应力碎裂；绝缘体内部贯穿设置中心电极导电杆，导电杆与金属壳体之间填充有密封导电填料，既保证高压电的稳定传导，又可阻隔缸内高温向接线端传递。金属壳体下端加工有标准安装螺纹，螺纹规格适配主流小排量乘用车的缸盖火花塞安装孔，螺纹根部设置有铜质密封垫圈，安装拧紧后垫圈被压平填充缸盖安装面的微观间隙，实现燃烧腔的密封，同时可将火花塞吸收的部分燃烧热量传导至缸盖，完成火花塞自身的散热。下端电极部分，中心电极采用突出式设计，

　　侧电极通过焊接固定在金属壳体端面，与中心电极保持标准点火间隙，电极端面的形状经过优化，可在保证点火能量集中的同时降低电极烧蚀速率，延长零件使用寿命。从安装边界来看，数模完整还原了火花塞的总长、螺纹旋入长度、壳体六角位置尺寸，在进行缸盖设计时，可直接导入数模验证安装孔深度是否匹配、火花塞伸入燃烧室的长度是否符合设计要求，避免电极与活塞运行轨迹发生干涉；在点火系统匹配计算中，可基于数模的电极突出量、电极位置，模拟缸内气流在电极附近的流动状态，优化点火提前角的标定参数。在维修培训场景中，这套数模可用于拆解演示火花塞的内部结构，帮助维修人员理解不同热值火花塞的结构差异，掌握正确的拧紧力矩、安装角度要求，避免因安装不当导致的密封失效、

　　电极碎裂等故障。数模的各零件配合间隙完全参照量产零件的公差要求设置，金属壳体与陶瓷绝缘体的压合位置、电极焊接位置都还原了量产工艺的实际状态，没有出现理想化的无间隙配合，可直接用于生成工程图纸、开展有限元热应力分析，模拟发动机不同工况下火花塞的温度分布，验证绝缘体、电极的耐热性能是否满足设计要求。
