对称式锥齿轮差速器传动结构

　　差速机构作为动力传输路径中解决两侧输出端转速差的核心部件，在轮式行走设备的驱动桥中承担着不可替代的作用，日常接触最多的应用场景集中在乘用车辆、商用载重车辆的前后驱动桥内部，部分工程行走机械、特种作业车辆的轮边驱动单元也会配置同原理的差速结构，核心作用是在设备转向、行驶于不平路面时，自动调整两侧驱动轮的旋转转速，避免轮胎出现滑拖、硬磨的异常损耗，同时保证动力输出的平顺性，不会因为两侧轮速差产生传动系统的内应力憋卡问题。

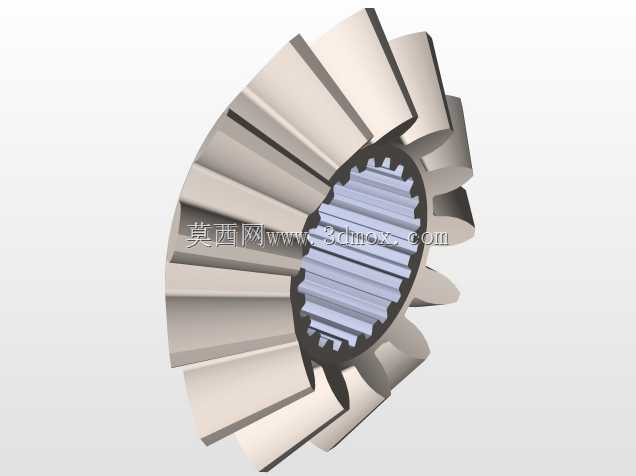

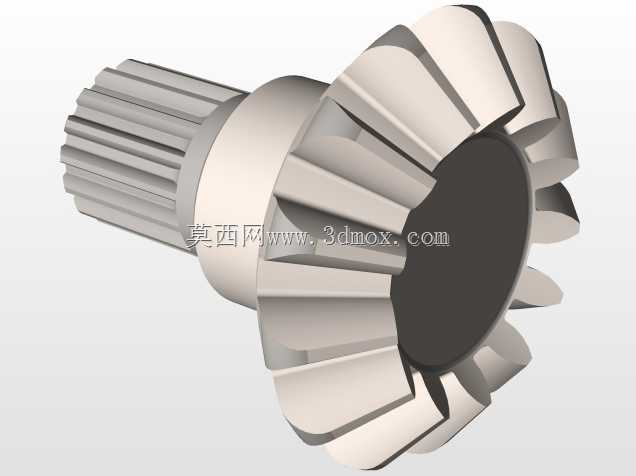

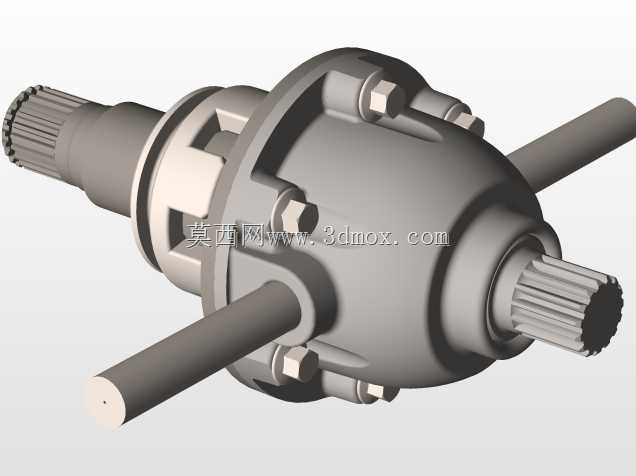

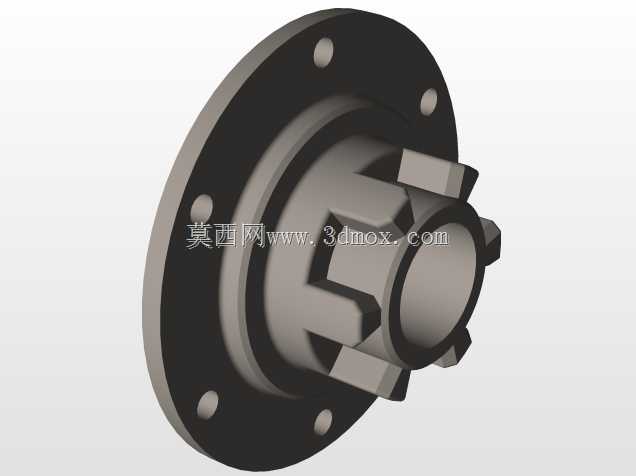

　　从结构设计逻辑来看，这套差速结构采用对称式锥齿轮啮合布局，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、两侧输出半轴、壳体连接螺栓组几个核心部分。设计阶段首先要匹配主减速器从动齿轮的安装接口，差速器壳体的法兰端面预留有对应螺栓孔位，可直接与主减从动齿轮刚性连接，接收主减速级传递来的动力，动力输入后通过十字行星轴带动行星齿轮公转，当两侧输出端阻力一致时，行星齿轮不会产生自转，随壳体同步公转将扭矩平均分配给两侧半轴齿轮，带动两侧输出轴同转速旋转；当两侧输出端存在转速差，比如车辆转向时内侧轮行驶距离更短、阻力更大，行星齿轮会在公转的同时绕十字轴产生自转，自动吸收两侧半轴的转速差值，允许两侧半轴以不同转速旋转，同时保证两侧驱动轮都能获得足够的驱动力，不会出现单轮打滑空转、另一侧轮失去动力的情况（注：此处为开放差速器原生特性，不带锁止结构）。

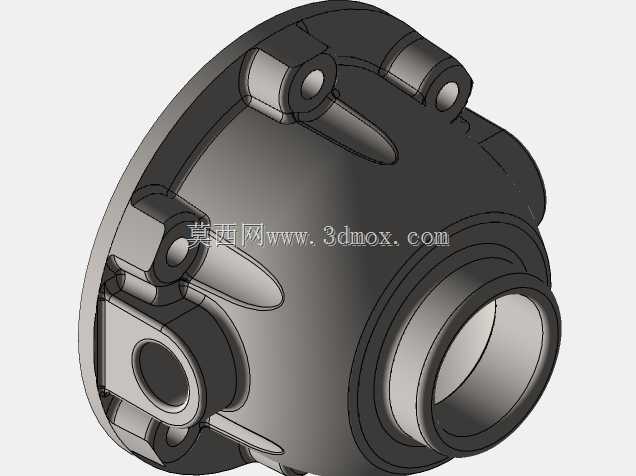

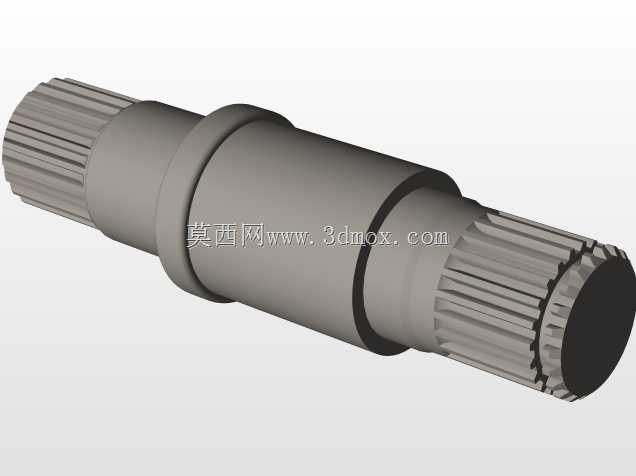

　　从安装边界与尺寸适配角度，这套结构的轴向安装尺寸需要匹配驱动桥桥壳的内部腔体空间，两侧输出半轴采用花键连接结构，外伸的花键轴段分别对应连接两侧轮端的轮毂传动单元，花键参数采用渐开线花键设计，承载能力强、对中性好，可满足大扭矩传输下的连接可靠性要求。差速器壳体采用剖分式结构，通过周向布置的六角螺栓将左右半壳紧固为整体，装配时可先将十字行星轴、行星齿轮、半轴齿轮、调整垫片预装到半壳内部，再合箱紧固，垫片的厚度可调整锥齿轮的啮合间隙，保证齿轮啮合接触斑点处于齿面合理区域，降低传动噪音、提升齿轮使用寿命。行星齿轮背部与差速器壳体内腔的接触面设计有球面支撑结构，可保证行星齿轮在自转与公转复合运动过程中的定位稳定性，同时球面摩擦面可储存润滑油脂，降低运动过程中的磨损速率。

　　在实际选型匹配过程中，这类差速结构的设计需要重点匹配几个核心参数：首先是额定承载扭矩，需要匹配整车动力总成的最大输出扭矩，结合主减速比计算差速器端的最大输入扭矩，保证齿轮齿面接触强度、齿根弯曲强度、十字轴的剪切强度都留有足够的安全系数，避免重载工况下出现打齿、断轴的失效问题；其次是锥齿轮的啮合参数，行星齿轮与半轴齿轮的模数、压力角、螺旋角需要完全匹配，装配间隙控制在合理区间，间隙过大会导致传动冲击、噪音变大，间隙过小会导致齿轮运转卡滞、润滑不足出现烧蚀；另外差速器壳体的外部轮廓需要避让桥壳内部的加强筋、润滑油道结构，保证运转过程中不会出现运动干涉，同时壳体上预留有润滑油过孔，可让桥壳内的齿轮油顺利进入差速器内部，对各个齿轮啮合面、十字轴摩擦面、垫片接触面进行充分润滑与散热，避免长时间高负荷运转下出现温度过高、润滑失效的问题。

　　日常结构设计建模过程中，这类差速结构需要重点关注各个运动部件的运动包络空间，尤其是行星齿轮在最大自转角度下的外轮廓轨迹，不能与差速器壳体内壁、半轴齿轮的背部结构产生干涉，花键连接部分的配合长度需要满足扭矩传递的挤压强度要求，螺栓组的预紧力需要均匀，避免合箱后差速器壳体出现圆度变形，影响内部齿轮的啮合精度。两侧输出半轴的轴伸长度、花键参数需要与轮端轮毂的连接接口完全匹配，保证装配后轴向定位可靠，不会出现轴向窜动影响齿轮啮合位置。
