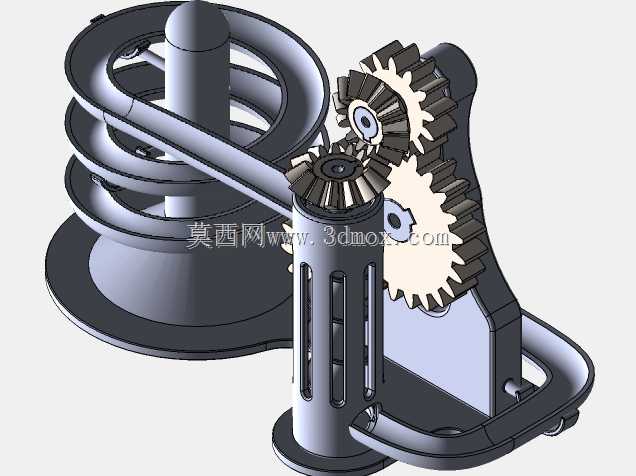

这套结构核心依托锥齿轮啮合传动实现动力换向,搭配螺旋形轨道完成物件的循环输送,整体采用一体化底座承载所有功能部件,安装边界控制在小型桌面摆放范畴,底座预留的弧形握持位既方便挪动,也能在运行时抵消部分传动带来的振动偏移。从实际应用场景来看,这类结构常出现在科教演示教具、桌面趣味摆件以及机械原理启蒙展品中,能直观展示锥齿轮的空间传动特性,以及螺旋轨道在重力导向输送中的作用,不需要额外复杂的电控部件,仅通过手动输入动力就能完成整套动作循环,适合放在中小学科创课堂、工业科普展厅作为互动演示载体,也可作为机械爱好者入门学习空间齿轮传动的实操参考结构。

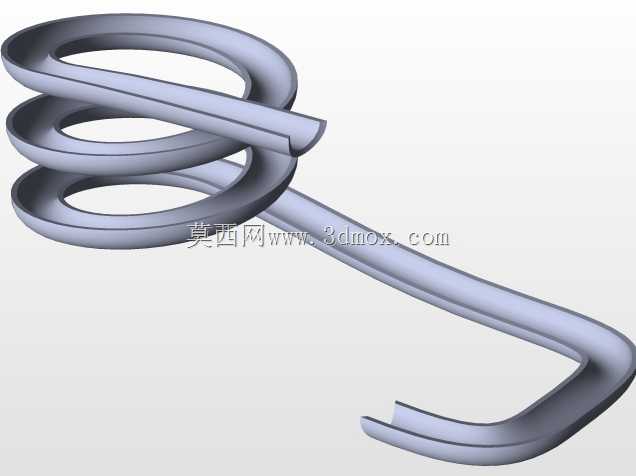

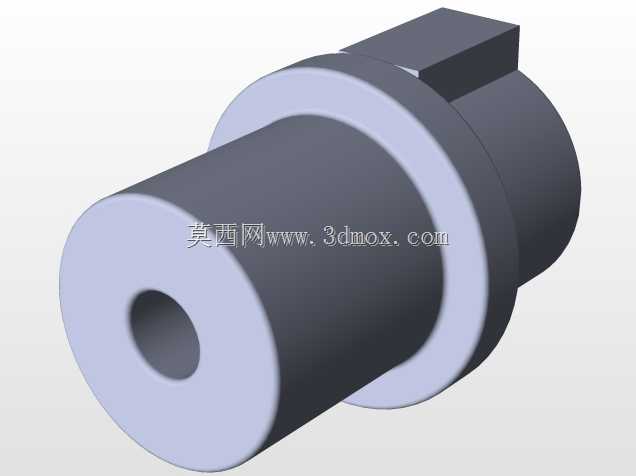

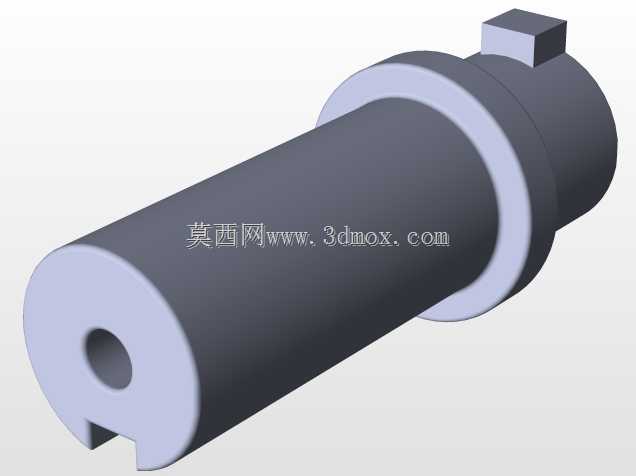

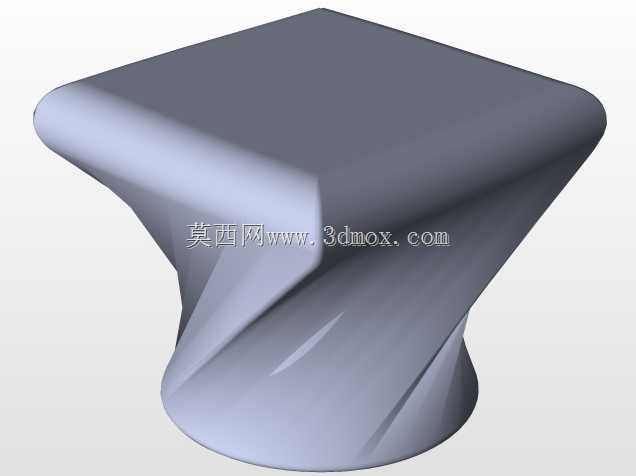

设计过程中首先敲定的是锥齿轮组的啮合参数,两个不同齿数的锥齿轮呈90度空间交错布置,小齿数锥齿轮作为动力输入端,连接带镂空槽的立式转轴,大齿数锥齿轮同步带动同轴的直齿轮与另一组锥齿轮啮合,实现动力的二级传递,最终驱动螺旋轨道的拨杆做圆周运动。螺旋轨道采用等螺距的螺旋曲面设计,曲面宽度刚好适配标准小尺寸钢珠的滚动,轨道中心设置的固定立柱一方面作为螺旋轨道的内圈支撑,避免轨道在长期受力下出现形变,另一方面也能限制钢珠的滚动轨迹,防止钢珠在高速滚动时脱离轨道。立式转轴上的长条形镂空槽并非装饰结构,一方面是为了降低整体结构重量,减少转动时的惯量,让手动输入动力时更顺滑,另一方面也能在装配时作为观察窗口,方便确认内部轴件的安装到位情况,同时镂空结构也能减少注塑或3D打印过程中的材料收缩变形,提升成型精度。

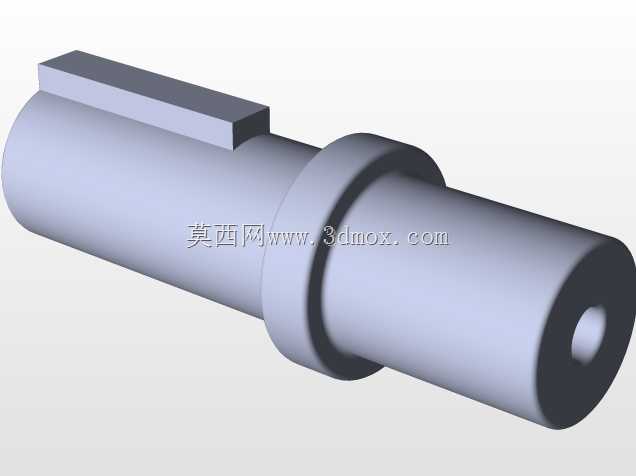

底座部分采用L型支撑立板搭配环形底盘的结构,支撑立板上预留的齿轮轴安装孔位严格按照齿轮啮合中心距加工,确保锥齿轮和直齿轮的啮合间隙控制在合理范围,既不会因为间隙过大出现传动冲击噪音,也不会因为间隙过小导致卡滞。环形底盘的边缘做了加厚处理,提升整体放置的稳定性,底盘下方预留的微小凸台作为脚垫安装位,可粘贴防滑垫减少运行时的滑动。螺旋轨道的末端与齿轮组侧的导向槽精准对接,钢珠沿螺旋轨道滚下后会顺着导向槽落到拨杆的作用范围内,随着拨杆转动被重新抬升到螺旋轨道的顶端入口,形成完整的循环路径。
从功能特性来看,这套结构没有冗余的零部件,所有部件都同时承担至少两项功能,比如承载齿轮的支架既作为传动部件的安装基准,也作为螺旋轨道末端的导向挡板;立式转轴既传递输入扭矩,也作为拨杆的安装载体,同时通过镂空槽实现减重与装配观察的作用。传动比的选择经过反复调试,手动转动转轴一圈时,拨杆的移动距离刚好匹配钢珠的抬升步距,不会出现钢珠卡滞或者拨杆空程的情况,螺旋轨道的螺距设计也充分考虑了钢珠的滚动速度,螺距过小会导致钢珠滚动过慢,循环周期过长,螺距过大则会让钢珠滚动速度过快,冲出轨道末端的导向结构。
在实际装配调试时,需要先将锥齿轮组预装在支撑立板上,调整啮合间隙后再固定轴端的挡圈,随后安装螺旋轨道与中心立柱,确认轨道入口与拨杆的抬升位置对齐,最后将钢珠放入轨道测试循环流畅度,若出现卡滞点,可通过微调支撑立板的固定位置或者修磨轨道接口处的毛刺解决。整套结构的外形尺寸控制在单手可握持的范围,不需要额外的安装固定,放置在平整桌面即可运行,所有外露的传动部件都做了圆角处理,没有尖锐棱角,作为玩具或教具使用时能避免划伤风险。
