数控加工设备用电主轴三维结构设计

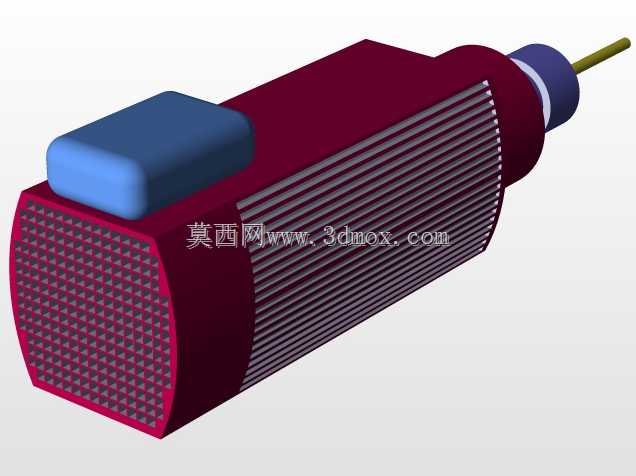

　　这款主轴类动力部件的三维结构，完全围绕数控加工场景的实际装夹、运行需求搭建，在做结构拆解前，首先要明确它的核心应用边界——这类部件主要搭载在数控铣削、精密雕刻、小型加工中心的主轴安装位，替代传统皮带传动的主轴结构，直接将刀具装夹在输出轴端，省去中间传动环节的间隙与能耗损失，适配高速切削的加工工况。从外形结构来看，主体采用圆柱形壳体设计，壳体表面排布密集的轴向散热筋，这部分结构不是装饰性设计，而是考虑到主轴高速运转时定子产生的热量，需要通过增大壳体与空气的接触面积完成自然散热，部分同规格产品会在散热筋对应位置加装风冷环，直接对接车间压缩空气管路实现强制风冷，建模时特意保留了散热筋的均匀排布间距，每道筋的高度、

　　厚度都按照实际加工的铸件拔模角度做了处理，避免出现无法开模的锐角结构。尾部的端盖采用网格状通风结构，对应内部转子的风叶安装位，当转子高速旋转时，尾部风叶会带动空气从尾部网格进入，顺着壳体散热筋的间隙流向轴伸端，形成完整的风冷流道，建模时网格的开孔率、筋条厚度都参考了现有量产产品的参数，既保证通风量，又能满足端盖的结构强度要求，避免高速运转时端盖受振动出现开裂。顶部的方形接线盒结构，做了圆角过渡处理，这部分是考虑到车间安装时操作人员的接线操作，尖锐边角容易造成磕碰划伤，同时圆角结构也能提升接线盒的密封性能，避免加工过程中的切削液、金属碎屑进入接线腔造成电路短路，接线盒的安装位置特意偏离主轴中心轴线一定距离，是为了避让主轴安装座的压紧螺栓，避免安装时接线盒与安装座出现干涉。轴伸端的密封结构采用多层迷宫式设计，从三维模型上可以看到轴伸端的多层阶梯结构，这部分结构配合密封圈，可以在主轴高速旋转时阻挡切削液、金属粉尘进入轴承腔，要知道加工场景中金属碎屑一旦进入轴承滚道，会直接造成轴承抱死、主轴精度丧失，迷宫密封的间隙在建模时控制在0.1-0.15mm之间，既不会因为间隙过小造成轴与密封件的摩擦发热，也不会因为间隙过大失去密封效果。从安装边界来看，主体圆柱的外径尺寸适配常见的数控设备主轴安装座孔径，安装时可以通过压紧螺母从壳体尾部锁紧，也可以通过壳体上的定位键槽完成周向定位，避免主轴高速运转时出现跟转的问题；

　　轴伸端的锥孔采用标准的ER夹头安装尺寸，可以适配不同直径的铣刀、钻头、雕刻刀等加工刀具，换刀时只需要通过专用扳手锁紧ER螺母即可完成装夹，不需要额外的复杂工装。在结构设计的逻辑上，这款模型完全遵循了动力部件的同轴度要求，从尾部轴承位、定子安装位、前轴承位到轴伸端的锥孔，所有回转面的轴线都保持在同一条基准轴线上，建模时通过全局基准轴控制所有回转特征的位置，避免出现不同轴造成的高速运转振动问题；内部的轴承安装位预留了合理的配合公差，前轴承采用成对安装的角接触球轴承，承受径向切削力与轴向进给力，后轴承采用深沟球轴承起到辅助支撑的作用，轴承位的台阶高度按照轴承内圈、外圈的安装尺寸设计，保证轴承安装到位后不会出现轴向窜动。实际应用中，

　　这类主轴部件的转速范围通常在几千转到几万转不等，所以转子部分的动平衡结构在建模时也做了对应考量，转子铁芯的两端预留了动平衡去重的位置，对应实际生产中动平衡工序的加工需求，避免高速运转时因为动平衡量超标造成主轴振动、加工表面出现振纹。接线盒内部预留了足够的接线空间，可以容纳三相动力线、温度传感器线、测速传感器线的接线端子，部分带气密封的机型还会在接线盒旁预留压缩空气接口，对接外部气源实现轴承腔的正压密封，进一步提升防护等级。壳体的安装基准面做了平面度要求的对应结构，建模时安装面的平面度按照0.02mm的形位公差做了约束，保证主轴安装到设备上之后，轴线与工作台面的垂直度满足加工精度要求，不会因为安装面不平造成加工出的工件出现垂直度超差的问题。
