ABB JSKL型工业设备紧急停止按钮组件

　　在工业生产现场的各类设备操作工位、自动化产线旁、机器人工作站周边，急停部件是保障人员与设备安全的最后一道物理防线，这款适配ABB设备体系的急停组件，是面向工业安全操作场景设计的核心控制元件。日常产线运行过程中，一旦出现人员误闯入作业区域、设备运行轨迹异常、物料卡滞触发风险等突发状况，现场操作人员可第一时间拍击按钮顶部的红色蘑菇头，触发设备的全回路安全断电逻辑，切断动力输出，避免安全事故扩大。

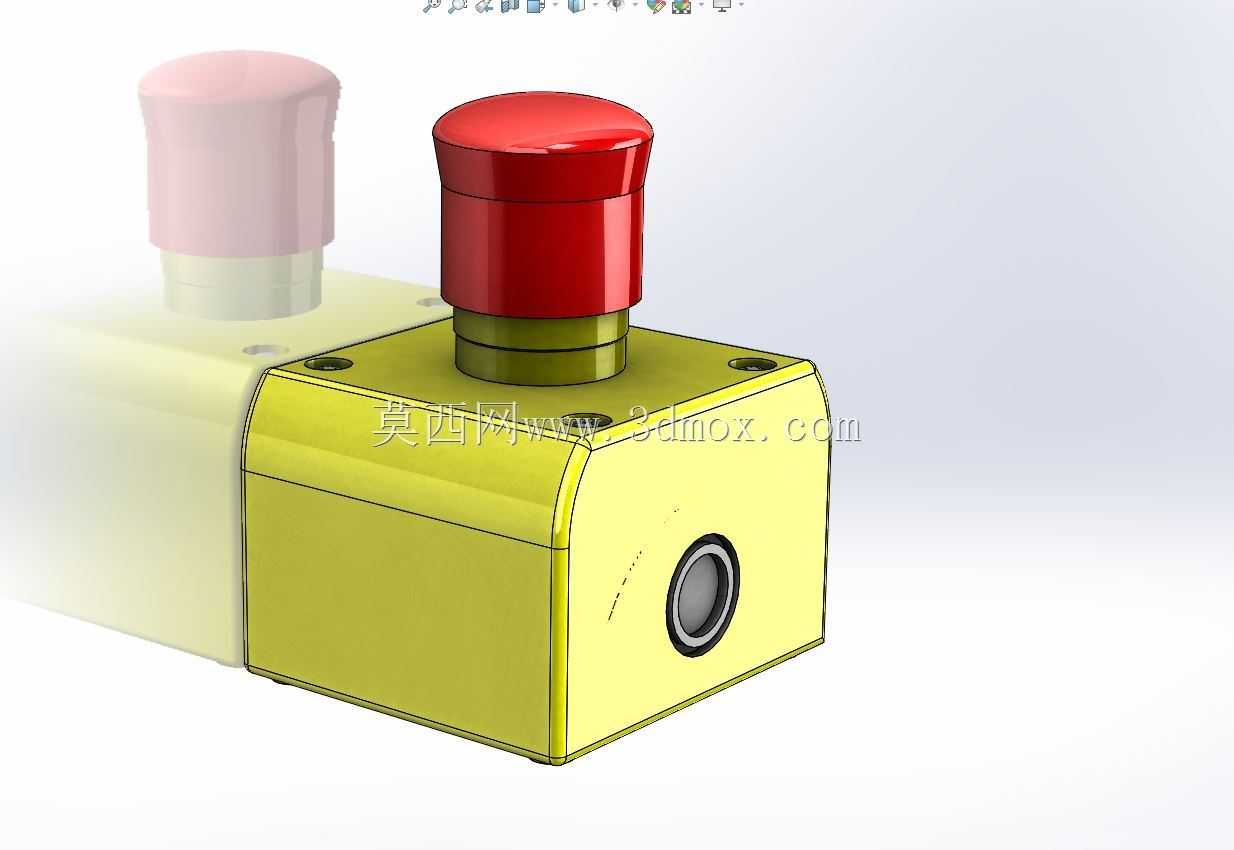

　　从功能设计逻辑来看，这款急停组件采用了行业通用的自锁式结构，拍压触发后按钮会保持锁定状态，不会因为外力消失自动复位，必须由现场人员顺时针旋转按钮头部才能解除锁定，恢复设备待机状态，这种设计能避免故障未排除时设备意外重启带来的二次风险。按钮头部采用大直径的红色蘑菇头造型，表面做了防滑纹理处理，即使操作人员佩戴劳保手套，也能在紧急状态下无需精准瞄准，随手拍击即可触发，操作容错率远高于普通平头按钮。

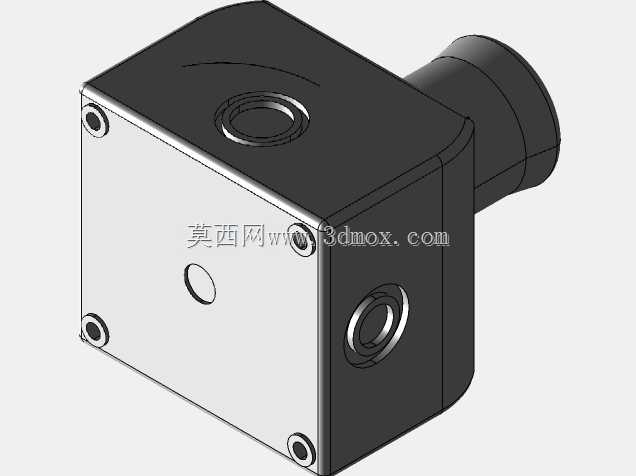

　　组件的底座采用方正的盒式结构，侧面预留了标准的线缆穿接接口，既可以直接通过安装孔固定在设备的操作面板、机架立柱上，也可以搭配配套的防护支架独立安装在产线周边的易触及位置。底座的安装孔位采用对称式布局，安装时无需刻意区分方向，适配M4规格的固定螺丝，安装孔中心距符合通用工业急停按钮的安装尺寸规范，能够直接替换同规格的老旧损坏急停部件，不需要重新在设备面板上扩孔或者调整安装位置，降低现场改造的工作量。

　　从结构设计细节来看，按钮头部与底座的衔接部位做了多层密封结构，能够阻挡车间环境中的粉尘、切削液飞溅进入组件内部，适配机加工车间、焊接工位、装配产线等多类工业现场的使用环境，不会因为金属碎屑堆积、液体渗入导致按钮卡滞或者接触不良。按钮的触发行程经过合理调校，拍压时的反馈力度清晰，触发后有明确的到位手感，操作人员不需要额外确认就能判断急停是否成功触发，避免紧急状态下因为反馈模糊重复操作延误处置时机。

　　在实际选型应用中，这类急停组件需要匹配设备的安全回路等级，这款组件的触点结构采用常闭安全触点设计，当按钮触发、触点接线脱落或者组件损坏时，都会触发安全回路断开，符合工业安全设计的失效安全原则，不会因为部件自身故障导致急停功能失效。组件的黄色底座与红色按钮头采用了工业安全标准配色，在设备的灰色、金属色外观中辨识度极高，现场人员即使在较远位置也能快速定位急停按钮的位置，缩短突发状况下的反应时间。

　　建模过程中，这类部件需要重点还原安装边界尺寸，包括底座的长宽高尺寸、安装孔的位置与孔径、按钮头部的突出高度、旋转复位的行程空间，避免在做设备整体布局时出现安装干涉，比如按钮头部突出底座的高度需要预留足够的操作空间，不能被周边的护栏、线槽、其他操作部件遮挡，保证紧急状态下能够无阻碍触达。同时侧面的线缆接口位置需要匹配走线方向，预留足够的线缆弯曲半径，避免安装后线缆出现过度弯折影响使用寿命。
