双层可移动车间物料周转推车结构

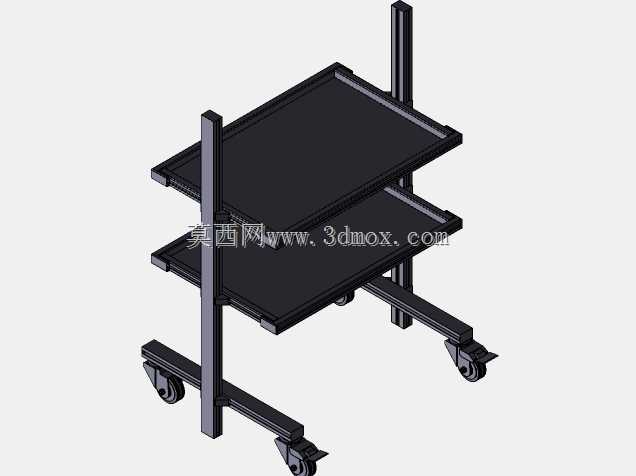

　　在离散制造车间的工位间物料转运场景中，这类双层移动推车是衔接线边仓与装配工位、工序间在制品流转的核心辅助工装，很多刚接触产线布局的工程师容易忽略这类转运器具的结构合理性，实际上它的设计细节直接影响工位作业效率与现场5S落地效果。从结构组成来看，这款推车采用双立柱支撑搭配双层置物托盘的框架形式，立柱选用工业常用的欧标铝型材作为主体承载构件，型材槽口可兼容后续加装分隔条、物料盒挂扣、标识牌卡槽等扩展配件，无需额外打孔焊接，适配多品类物料的盛放需求。两层置物托盘采用边框加高的平板结构，托盘边缘做了外翻卷边处理，一方面提升托盘自身的抗弯刚度，避免满载时托盘中部出现下挠变形，另一方面可以防止放置在台面上的工件、料盒在推行过程中从侧边滑落，

　　托盘表面做了哑光硬质氧化处理，耐磨抗刮，日常转运金属零件时不会轻易留下划痕，也能避免切削液、润滑油残留造成的表面腐蚀。底部的移动支撑结构采用四组脚轮布局，其中两组为带刹车功能的万向脚轮，布置在推车推行端的两侧，另外两组为定向脚轮，布置在远离推行端的另一侧，这种脚轮搭配方式既可以保证长距离直行转运时的方向稳定性，避免推行过程中出现蛇形偏移，也能在狭窄的工位通道内实现小半径转向，甚至原地调整停靠方位，踩下万向轮的刹车踏板后，推车可以牢牢固定在工位旁，不会因为地面轻微倾斜或者人员误碰出现移位，适配定点取放料的作业需求。设计这类转运推车时，首先要明确的是安装边界与通行适配性，推车的整体宽度需要匹配车间主通道、工位间隔通道的最小宽度要求，常规车间人行通道宽度预留800mm的场景下，推车本体宽度控制在600mm左右即可保证两侧留有足够的安全通行间隙，不会刮蹭两侧的设备或者线边货架；整体高度的设计需要结合人体工程学要求，上层置物面的高度控制在成年人腰部到胸部之间，也就是800mm到1100mm的区间，作业人员取放物料时无需过度弯腰或者抬臂，降低长时间重复取放料的作业疲劳度，下层置物面距离地面预留150mm以上的间隙，一方面避免脚轮安装结构与地面凸起物发生磕碰，另一方面也方便日常清理推车下方的地面杂物，不会形成卫生死角。从承载性能设计角度，两层托盘的额定单层层载需要覆盖常规装配场景的物料重量，按照单层层载50kg的通用工况计算，

　　立柱与托盘的连接部位采用内置角码搭配T型螺栓的锁紧方式，相比外露的螺栓连接，这种内置连接结构不会在推车外侧形成突出的磕碰点，避免推行过程中刮蹭人员衣物或者周边设备，连接强度也能满足满载时的抗扭需求，即使推车经过地面接缝、减速带时出现轻微颠簸，框架连接部位也不会出现松脱异响。在实际产线应用中，这类推车可以承担的转运场景十分丰富，在装配工位旁可以用来放置当前批次的装配零配件、工装夹具与作业指导书，替代固定的工位工作台，适配柔性产线频繁调整工位布局的需求；在质检工位旁可以用来临时存放待检品与已检合格品，通过在托盘上加装简易分隔条就能实现不合格品的隔离存放，避免混料风险；在维修班组的日常作业中，也可以用来转运维修工具与拆下来的待维修零部件，

　　随维修人员移动到不同的设备旁，减少往返工具柜取放工具的无效走动时间。很多工程师在建模这类工装结构时，容易忽略脚轮安装位的结构加强，实际上脚轮安装板是整个推车受力最复杂的部位，推行过程中的冲击力、满载时的垂直载荷都会集中在这个位置，这款结构在脚轮安装位置额外加装了加厚的连接钢板，钢板与底部横撑型材采用多点锁紧固定，避免长期使用后脚轮安装位出现变形，导致脚轮转动卡滞或者推车推行时出现倾斜。另外推车的推行端没有设置额外的突出扶手，而是直接利用立柱的延伸段作为推握部位，这种设计可以缩短推车的整体长度，在狭窄空间内停靠时不会因为扶手突出占用额外的通道空间，推握部位的型材表面可以配套加装防滑橡胶套，提升推行时的握持摩擦力，即使手上沾有油污也能稳稳控制推车的行进方向。
