博世力士乐安全防护锁固连接组件

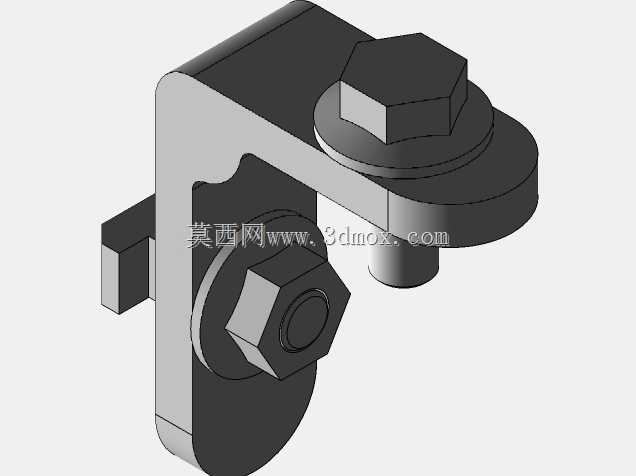

　　在工业生产线的安全防护体系搭建中，这类锁固连接组件是防护围栏、安全门与设备主体衔接的核心受力构件，常见于汽车焊装线、自动化装配站、物流分拣线的防护隔断点位，承担着防护件定位、防松锁止、意外受力承载的作用，避免防护结构受碰撞、振动出现松脱移位，保障作业区域的物理隔离有效性。从结构设计逻辑来看，组件采用L型弯折的主支撑座作为承载基体，弯折处做了圆弧过渡处理，避免应力集中在直角拐点，提升长期受交变载荷下的结构疲劳寿命；主座上开设的两个安装位分别适配不同规格的外六角螺栓，上方螺栓搭配大直径平垫，增大与被连接件的接触面积，降低接触面压，防止被压件表面出现压痕或局部变形，侧方螺栓采用带肩结构，穿过主座的通孔后可直接与防护件的螺纹孔锁紧，

　　无需额外搭配螺母，减少安装时的零件数量，提升现场装配效率。实际选型适配时，需要重点关注组件的安装边界尺寸：主支撑座的竖直段高度决定了防护件与设备安装面的垂直间距，水平段的长度决定了螺栓中心到安装立面的水平距离，两个螺栓的中心距需要和防护件上的预制孔位完全匹配，否则会出现安装错位，强行锁紧会导致螺栓受附加剪切力，大幅降低连接可靠性。这类组件的功能特性围绕工业场景的实际痛点设计，首先是防松适配，螺栓头部的六角结构可配合防松垫圈、螺纹锁固胶使用，在设备持续振动的工况下也能保持锁紧力矩不衰减；其次是安装兼容性，主座的安装面做了平面度处理，可直接贴合型材面、钢板面等常见工业安装基面，无需额外加工适配面；另外组件的外露边角都做了小倒角处理，

　　避免安装维护时划伤作业人员，符合工业安全防护构件的设计要求。从三维建模的角度来看，绘制这类构件时需要重点还原各零件的配合公差：主座上的螺栓通孔直径要比螺栓公称直径大0.2-0.5mm，预留现场安装的调整余量，平垫的内径与螺栓杆部的间隙控制在0.1mm左右，避免平垫出现过大窜动，螺栓的螺纹收尾段长度要符合通用紧固件标准，保证锁紧时螺纹有效啮合长度达到螺栓公称直径的1.2倍以上，满足受力要求。在不同的应用场景下，这类组件的受力要求存在差异：用于重型设备防护门的锁固时，需要选用更高强度等级的螺栓搭配加厚的主支撑座，承受开关门的冲击载荷；用于固定轻质透明防护板时，可适当减小平垫直径，避免遮挡防护板的可视区域。现场安装时需要注意，

　　主座的固定面必须清理干净，不能有焊渣、毛刺、凸起等异物，否则会导致主座安装后出现倾斜，螺栓锁紧时产生附加弯矩，长期使用容易出现螺栓断裂或主座变形；锁紧螺栓时要按照对角顺序逐步加力，达到推荐的锁紧力矩，不能单次锁紧单个螺栓，避免零件受力不均出现错位。这类构件虽然体量不大，但却是工业安全防护系统中不可或缺的基础零件，其结构可靠性直接关系到防护系统的整体防护效果，设计时需要兼顾受力强度、安装便捷性、场景适配性多方面的要求，不能仅满足于能装上的基本需求，还要考虑长期使用后的维护便利性、不同工况下的耐疲劳性能，比如在有切削液、腐蚀性气体的车间场景，组件表面需要做发黑或镀锌处理，提升防锈耐腐蚀能力，延长使用寿命；在高洁净度的电子生产车间，可选用不锈钢材质的同结构组件，避免锈蚀产生的颗粒污染洁净环境。
