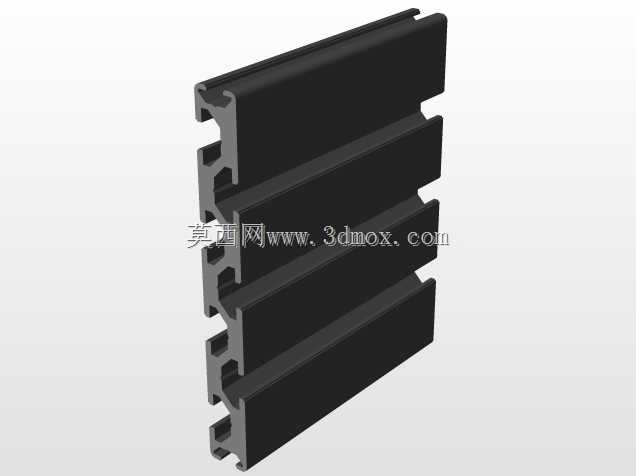

　　在自动化生产线搭建、工业设备机架组装、线性运动机构配套的场景里，这类型材是非常常用的基础支撑构件，很多做非标设备设计的工程师在选型阶段，都会优先考虑这类成熟的工业型材，不需要额外开模定制，直接切割、拼接就能快速搭出设备的主体框架，能大幅缩短项目的设计与加工周期。从实际使用的角度来说，这类型材的核心作用是给运动部件提供稳定的安装基准与滑动支撑，不管是移栽机构的滑台安装、防护栏的框架搭建，还是设备外围的走线槽固定、操作台面的支撑，都能通过配套的紧固件快速完成装配，不需要做复杂的焊接、表面处理工序，后期如果需要调整设备布局，拆解重组也非常方便，不会像焊接机架那样改动就需要切割重焊，灵活性很强。在设计这类型材的三维结构时，

　　首先要考虑的是截面的力学性能，要保证在额定负载下不会出现过大的扰度，尤其是作为线性导轨安装基准的面，平面度公差需要控制在合理范围内，不然会直接影响后续安装的导轨运行精度，导致滑台运动卡顿、定位精度超差。型材的槽口尺寸是设计里的关键参数，要和通用的T型螺栓、滑块螺母完全适配，槽口的倒角、内部的卡位结构要做的精准，保证紧固件能顺利滑入，锁紧后不会出现松脱、偏移的情况。型材的壁厚设计也需要兼顾强度与重量，壁厚过薄会导致支撑刚性不足，长时间承重后出现变形，壁厚过大又会增加不必要的材料成本，抬升整体设备的重量，所以在设计阶段会通过有限元仿真，模拟不同负载下的应力分布，在满足刚性要求的前提下优化壁厚，去掉冗余的材料部分。从安装边界来看，

　　这类型材的截面是标准化设计，单根长度可以根据实际需求裁切，拼接时通过专用的角件、连接板就能实现垂直、平行、角度拼接，不需要在型材本体上做复杂的打孔加工，槽道本身就可以作为紧固件的安装位，不管是水平安装作为设备的横梁支撑，还是垂直安装作为立柱，都能保证连接后的结构稳定性。型材的表面一般做阳极氧化处理，耐磨、耐腐蚀，在车间多油污、多粉尘的环境下也能长时间使用，不会轻易出现锈蚀、表面刮花影响装配精度的问题。很多工程师在做线性运动机构设计时，会直接选用这类型材作为导轨的安装基座，因为型材本身的直线度有成熟的生产工艺保证，不需要额外再对安装面做铣削加工，只要把型材拼接调平后，就能直接上锁安装导轨，能省掉很多机加工的工序与成本。

　　在实际的设备维护场景里，这类型材组成的框架如果出现局部损坏，只需要更换对应长度的单根型材就行，不需要拆解整个设备框架，维护成本很低。另外这类型材的槽道还可以用来内嵌密封条、走线槽、感应开关的安装条，不需要额外在型材外部焊接安装支架，能让设备的整体外观更整洁，走线也更规范，避免线缆外露被运动部件剐蹭损坏。做三维建模的时候，要把型材截面的所有细节都还原准确，包括槽口的尺寸、内部的加强筋结构、安装孔位的预留位置，这样后续在做整机装配的时候，才能直接调用这个模型做装配干涉检查，提前发现拼接时可能出现的螺栓干涉、角件安装空间不足的问题，避免实际加工装配的时候才发现尺寸不匹配，造成返工浪费。很多刚入行的工程师在选型的时候容易忽略型材的惯性矩参数，只看外观尺寸差不多就选用，结果搭出来的框架在设备运行时出现共振，或者滑台移动到横梁中间位置时出现下挠，影响设备的运行精度，所以在选用这类型材的时候，要根据实际的负载重量、支撑跨距，核算型材的扰度是否在允许范围内，再确定对应的型材规格。这类型材除了作为机架和导轨基座，还可以用来做设备的安全防护门框架、物料托盘的支撑骨架、小型工作台的台面支撑，适用的场景非常广，是工业自动化领域里通用性极强的基础构件。
