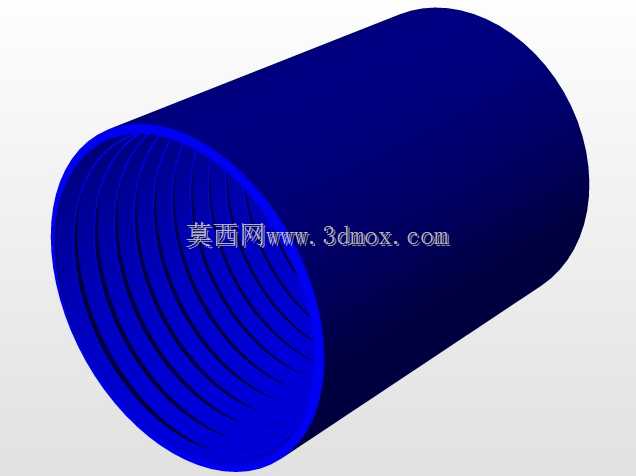

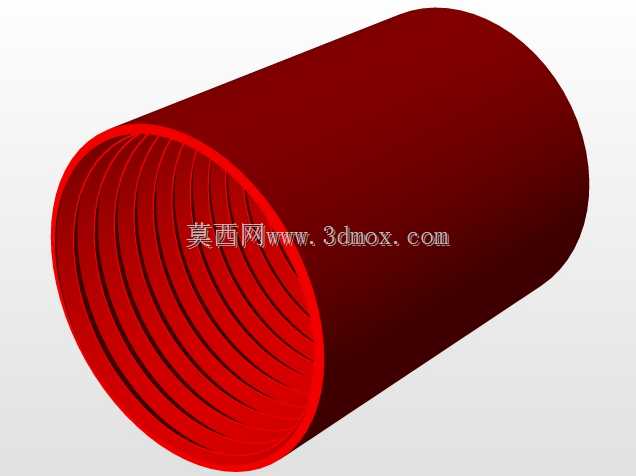

集成式液压缸活塞组件剖面结构设计

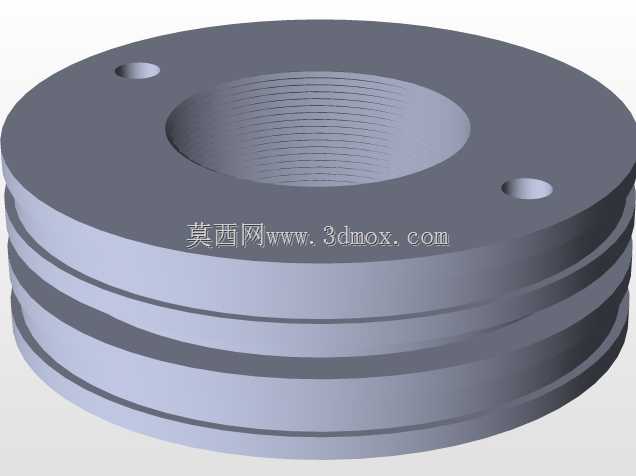

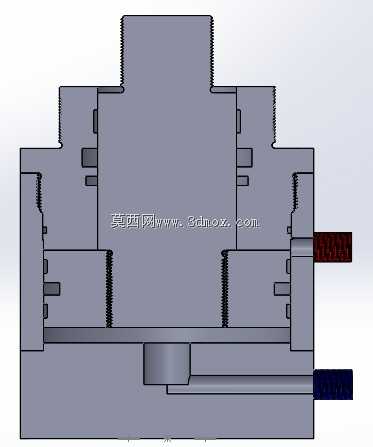

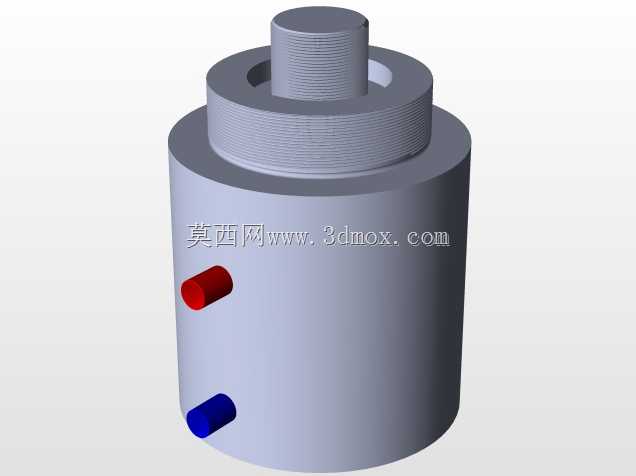

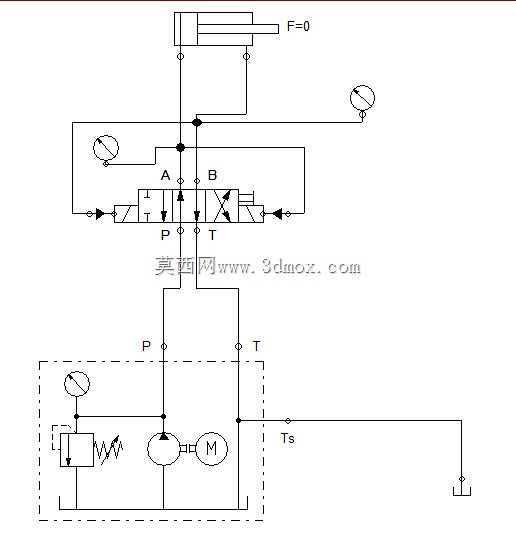

　　在工业液压传动系统的实际选型与结构设计工作中，活塞作为液压缸内部将液压能转换为直线往复机械能的核心执行部件，其结构合理性直接决定整套液压执行机构的负载能力、运行稳定性与密封使用寿命。本次呈现的活塞组件采用集成式剖面结构设计，可直观展现内部密封槽、导向环槽、油腔流道的布局逻辑，适配中低压工况下的通用液压执行场景，常见于机床进给机构、工程机械举升单元、自动化生产线推拉工位、工装夹具夹紧回路等需要直线往复动力输出的设备端。从实际功能实现角度看，该活塞组件与缸筒、端盖、活塞杆配合形成独立的密闭容腔，通过两侧容腔的压力差推动活塞杆完成伸出、缩回动作，可承受额定工况下的轴向推力与径向偏载，外圆面多道环形槽分别用于安装孔用密封件、

　　导向支撑环与耐磨环，避免活塞与缸筒内壁直接金属接触，降低运行过程中的摩擦损耗与内泄漏风险。设计阶段优先考虑了安装维护的便捷性，活塞与活塞杆的连接采用螺纹锁紧加止动结构，避免往复换向过程中连接松动，各密封槽的槽宽、槽深与倒角尺寸严格匹配常用标准密封件的安装尺寸，无需定制非标密封件即可完成装配，降低后期运维的配件采购成本。从安装边界与尺寸适配角度看，活塞外圆尺寸与对应缸筒内径采用基孔制间隙配合，配合公差控制在满足密封件压缩量要求的合理区间，既保证活塞往复运动无卡滞，又避免间隙过大导致内泄漏超标；活塞轴向总长度根据导向支撑跨距设计，保证在最大伸出行程下仍有足够的支撑长度，避免活塞杆受偏载时出现别劲现象；进出油口的流道位置避开密封安装区域，

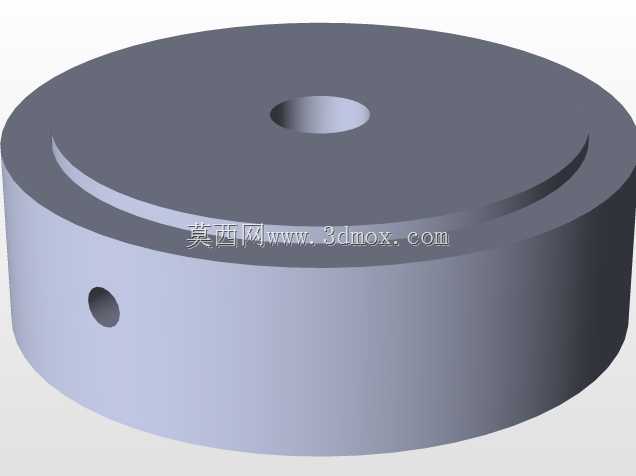

　　防止压力油直接冲刷密封件导致密封过早老化失效。在结构细节处理上，活塞所有锐边均做了倒钝处理，避免装配过程中割伤密封件唇边，密封槽的槽底圆角与槽口倒角尺寸经过反复校核，保证密封件安装后不会出现挤出、翻边等问题；活塞端面的缓冲结构可在行程末端实现节流缓冲，降低活塞撞击端盖的冲击噪声，提升整套机构的运行平稳性。针对不同工况的适配需求，该结构可通过更换不同材质的密封件适配矿物液压油、水乙二醇等不同工作介质，也可通过调整活塞直径适配不同推力等级的液压缸设计需求，建模过程中所有配合面均保留了合理的公差带标注基准，可直接导出工程图用于生产加工，也可作为液压系统选型阶段的结构参考，帮助设计人员快速校核安装空间、预判密封布局的合理性，

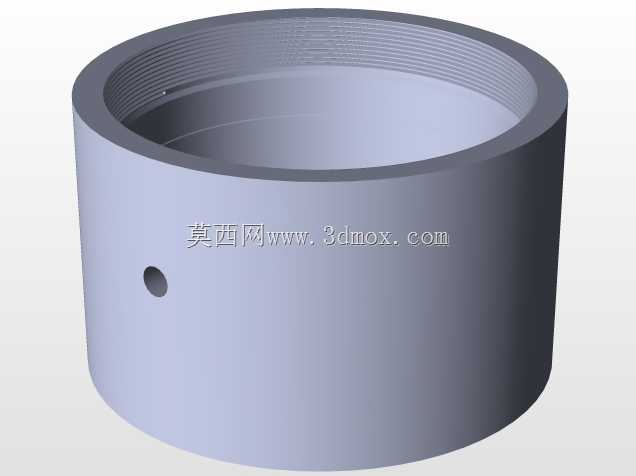

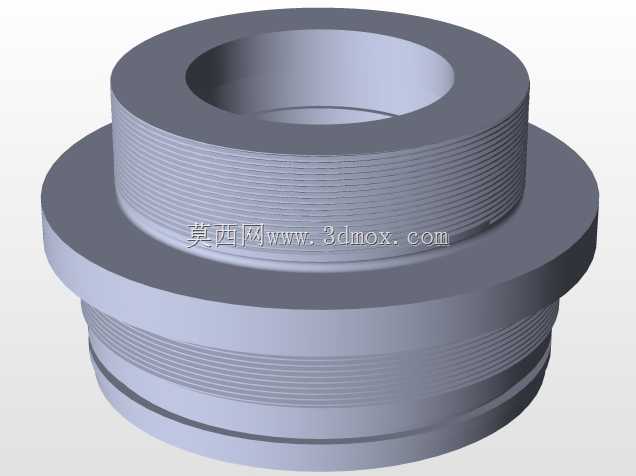

　　减少反复改模的试错成本。实际装配过程中，该活塞组件可从缸筒端部直接装入，无需特殊工装即可完成密封件与支撑环的安装，端盖与缸筒采用螺纹连接结构，拆卸维护时无需破坏缸体结构即可快速更换磨损的密封件，大幅降低设备停机维护的时间成本。
