在重型工件夹持、工位压装、产线工件变位这类需要大输出力、稳定夹持力矩的工业场景里,这类夹装式液压动力结构的应用覆盖范围极广,从钢材预处理线的板材对中夹持,到焊装工位的工件固定工装,再到小型压装设备的执行端,都能看到同逻辑结构的实际落地。不同于纯气动夹持结构输出力上限低、保压稳定性差的短板,这套结构依托液压介质的不可压缩特性,能在较小的安装空间内输出数倍于气动结构的夹持力,同时在长时间保压工况下不会出现气压泄漏导致的夹持力衰减,适配需要长时间固定工件的加工作业场景。

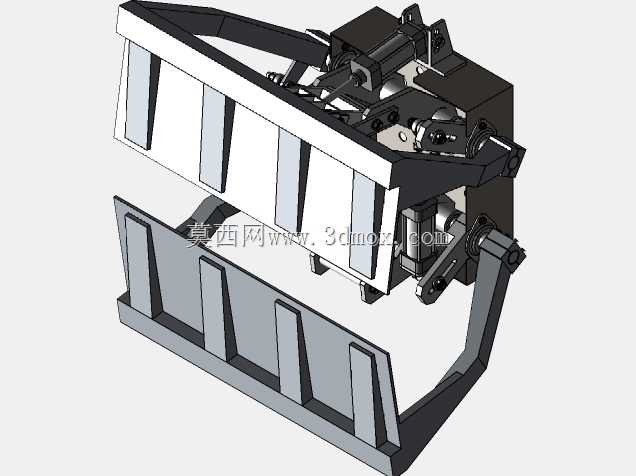

从结构布局来看,上下两组平行布置的厚重夹持臂采用了箱型焊接结构设计,臂体内侧布置有交错的加强筋,这种设计并非单纯为了提升结构刚性——在夹持大重量热轧钢板、铸锻件毛坯这类表面平整度差、重量动辄数百公斤的工件时,夹持臂不仅要承受垂直方向的工件重力,还要抵消工件上料过程中产生的侧向冲击载荷,如果采用单薄的板式臂结构,反复受冲击后很容易在臂根铰接位置出现疲劳裂纹,箱型带加强筋的结构能在控制整体重量的前提下,把臂体的抗扭、抗弯刚度提升40%以上,同时臂体的夹持面做了平整化处理,预留了安装防滑耐磨衬板的安装孔位,实际使用时可以根据被夹持工件的材质更换聚氨酯、硬质合金或者花纹钢衬板,避免夹伤工件表面或者出现夹持打滑的问题。

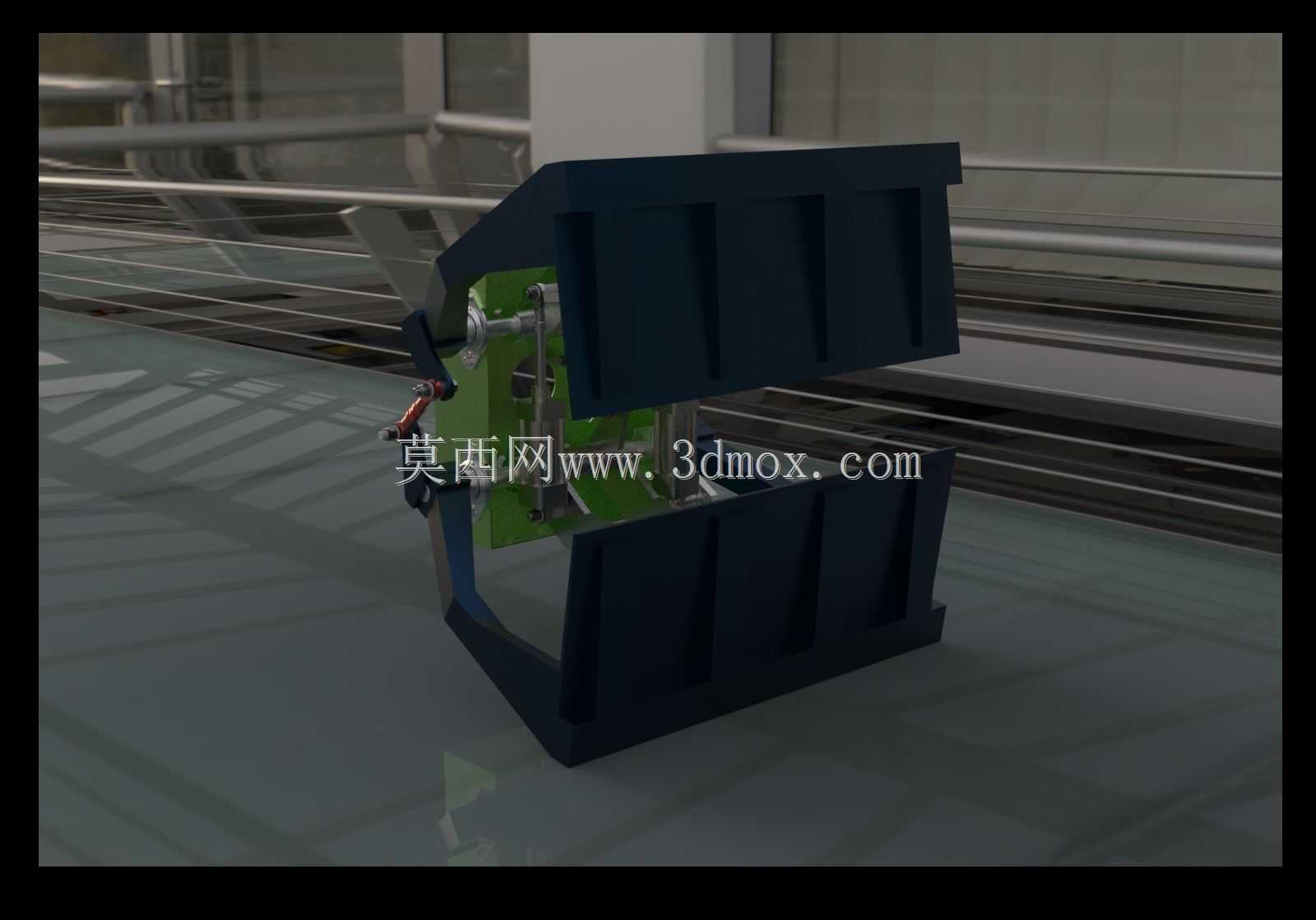

结构中部的绿色安装基座是整个动力单元的承载核心,液压油缸、铰接销轴、导向杆全部集成在这个基座内部,这种集成化设计的优势在于现场安装时不需要单独拼装动力组件和夹持臂,只需要把整个基座通过底部的安装螺栓固定在设备机架或者工位支座上,接好进出油管路就能完成调试,大幅缩短现场安装的调试周期。基座内部的液压油缸采用了铰支安装方式,油缸活塞杆端和上夹持臂的驱动端铰接,油缸伸缩时带动上夹持臂绕铰接销轴转动,配合固定在下夹持臂上的工件完成开合动作,导向杆平行布置在油缸两侧,避免活塞杆承受径向载荷,延长油缸密封件的使用寿命——很多现场液压工装故障都源于活塞杆受径向力导致密封偏磨,出现漏油、压力不足的问题,这套结构的双导向杆设计能把径向载荷全部转移到导向套上,活塞杆只承受轴向的推力,从结构根源上降低了故障概率。
从安装边界来看,这套结构的整体外轮廓在开合到最大行程时,横向占用空间不超过基座宽度的1.2倍,纵向的开合行程可以通过更换不同行程的油缸、调整铰接点的位置来适配不同厚度的被夹持工件,基座上预留的安装孔采用了长圆孔设计,现场安装时可以根据实际机架的安装孔位微调固定位置,降低对机架加工精度的要求。在实际选型适配时,需要根据被夹持工件的最大重量、需要的夹持摩擦力计算所需的油缸推力,再对应选配额定压力匹配的液压系统,同时要注意夹持臂的开合角度不能超过设计极限,避免铰接位置出现机械干涉。
结构的油路接口全部布置在基座的侧下方,既方便现场布管,也能避免工件掉落、加工碎屑飞溅时碰伤油管路接头,基座外侧预留的传感器安装位可以加装磁性行程开关,实时反馈夹持臂的开合位置,接入设备的PLC控制系统就能实现夹持动作的自动化控制,适配自动化产线的无人化作业需求。不同于分体式的液压夹持组件,这套集成化结构在出厂前就完成了铰接间隙调整、耐压测试,现场不需要再做配合面的刮研、销轴的配装,只需要完成油路和电路的接驳就能投入使用,对于设备改造、快速搭建工装工位的场景来说,能省去大量的现场加工装配工作量。在日常维护层面,铰接位置的注油杯全部布置在结构外侧,不需要拆解结构就能完成定期润滑,油缸的密封件采用了标准规格的通用件,后期出现密封老化时不需要定制配件,直接采购标准密封件就能完成更换,降低了设备的后期维护成本。
