食品级不锈钢罐体集群工艺管路布局设计

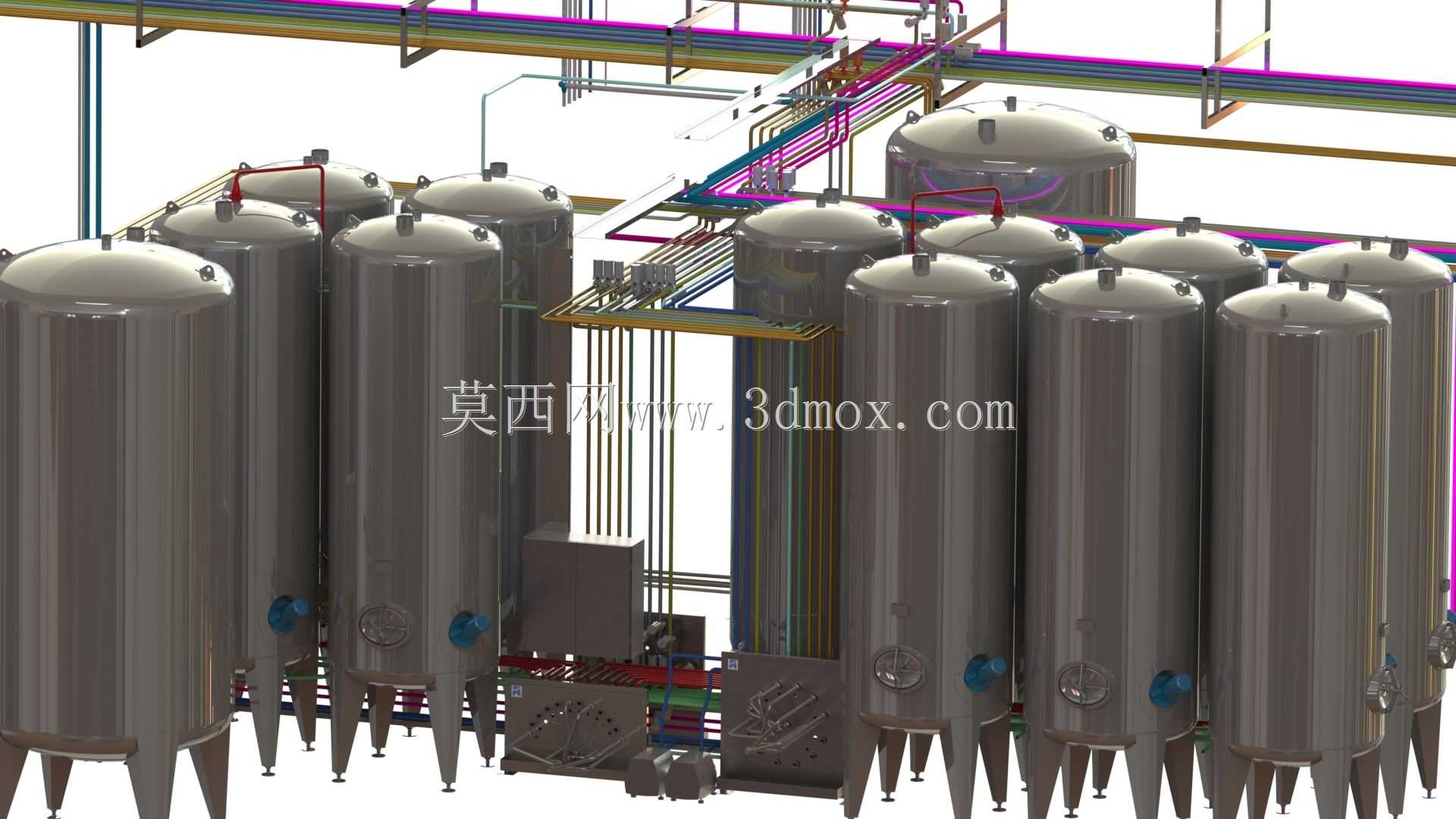

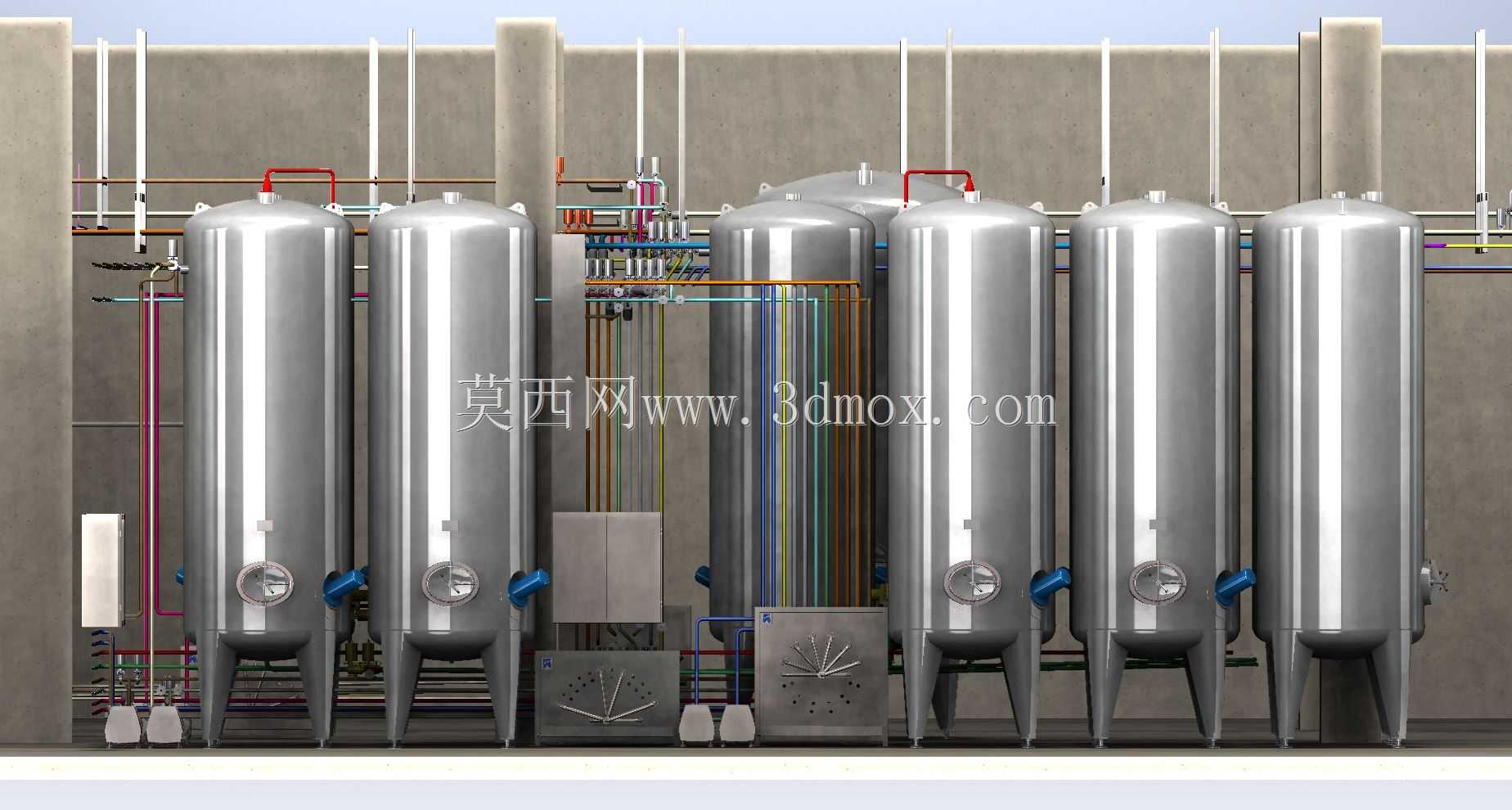

　　这套三维设计成果聚焦多台立式卫生级承压罐体的配套工艺管路系统搭建，核心面向食品饮料、生物发酵、精细化工等对流体输送洁净度有明确要求的生产场景，整套布局完全匹配车间量产阶段的实际作业逻辑，没有冗余的装饰性结构，所有构件均服务于生产流程的物料流转需求。从实际应用场景来看，这类罐体集群常作为物料暂存、反应熟成、CIP清洗的核心载体，不同颜色的管路分别对应物料输送、清洗液供给、无菌空气补入、冷凝水回流等不同功能回路，设计阶段就提前规避了不同介质管路的交叉干扰问题，管路走向全部顺着车间上层管廊的支撑结构排布，没有出现悬空跨度过大的管段，所有水平敷设的管路都预留了千分之三的倾斜坡度，方便生产结束后排尽管内残液，避免介质残留滋生杂菌，完全符合卫生级生产车间的管路敷设规范。

　　从设备实际用途出发，整套管路系统承担着不同罐体之间的物料转输、外部公用工程介质接入、罐体安全附件连通的核心作用，每台罐体的顶部管路都预留了人孔操作的安全距离，罐体侧壁的管路接口位置完全匹配罐体支腿的支撑受力点，避免外接管路的附加载荷直接作用在罐体薄壁筒体上造成局部变形。设计过程中优先考虑了后期运维的操作空间，所有阀门的安装位置都距离操作面1.2米到1.5米的区间，不需要登高作业就能完成常规的阀门启闭操作，管路的弯头位置全部采用大曲率半径的卫生级弯头，减少流体输送过程中的阻力损失，同时避免直角弯头位置出现物料沉积的死角。

　　产品功能特性层面，整套管路系统做了明确的介质分色标识，不同功能回路的管路间距保持在100毫米以上，方便后期运维人员快速识别管路功能，也给管路外包保温层预留了足够的安装空间。罐体底部的出料管路全部顺着支腿之间的空隙排布，没有占用罐体底部的排污口操作空间，每台罐体的进料、出料、排气、测温测压接口都做了统一的方位排布，同规格罐体的接口位置完全一致，后期备件更换时不需要重新测绘配管，能大幅缩短设备检修的停机时间。管廊部分的支撑吊架采用可调式结构，能根据管路实际运行的热胀冷缩量调整支撑高度，避免管路长期受热应力作用出现焊缝开裂的问题。

　　设计思路上，整套布局没有追求视觉上的绝对对称，而是完全顺着生产工艺流程的物料走向排布管路，前序工序的出料管路直接对接相邻罐体的进料口，尽可能缩短管路的总长度，减少物料在输送过程中的停留时间。设计阶段就同步校核了每一段管路的流体流速，针对黏度较高的物料管路适当放大了通径，避免输送过程中出现堵管问题；针对CIP清洗回路的管路，特意在管路最低点预留了排污接口，最高点预留了排气接口，保证清洗过程中清洗液能充满整个管腔，没有清洗盲区。所有管路的法兰连接位置都预留了足够的拆装空间，后期更换密封垫片时不需要拆除相邻管段就能完成操作。

　　外形尺寸与安装边界方面，整套罐体集群的总占位尺寸完全适配常规标准化工业车间的柱网间距，罐体顶部的最高管路距离地面的高度控制在4.5米以内，没有超出常规车间的层高限制，也不需要额外加高厂房就能完成安装。罐体与墙体之间的预留距离不小于0.8米，满足日常巡检和罐体侧壁附件维护的通行需求，管廊的最外侧边缘距离车间通道的安全距离符合生产车间的安全规范，不会影响车间内部的物料转运通道通行。所有外接公用工程的接口都集中布置在管廊的同一侧，方便车间外部管线的对接施工，减少现场施工的管线排布工作量。
