带保温层立式工业储料储液罐体结构

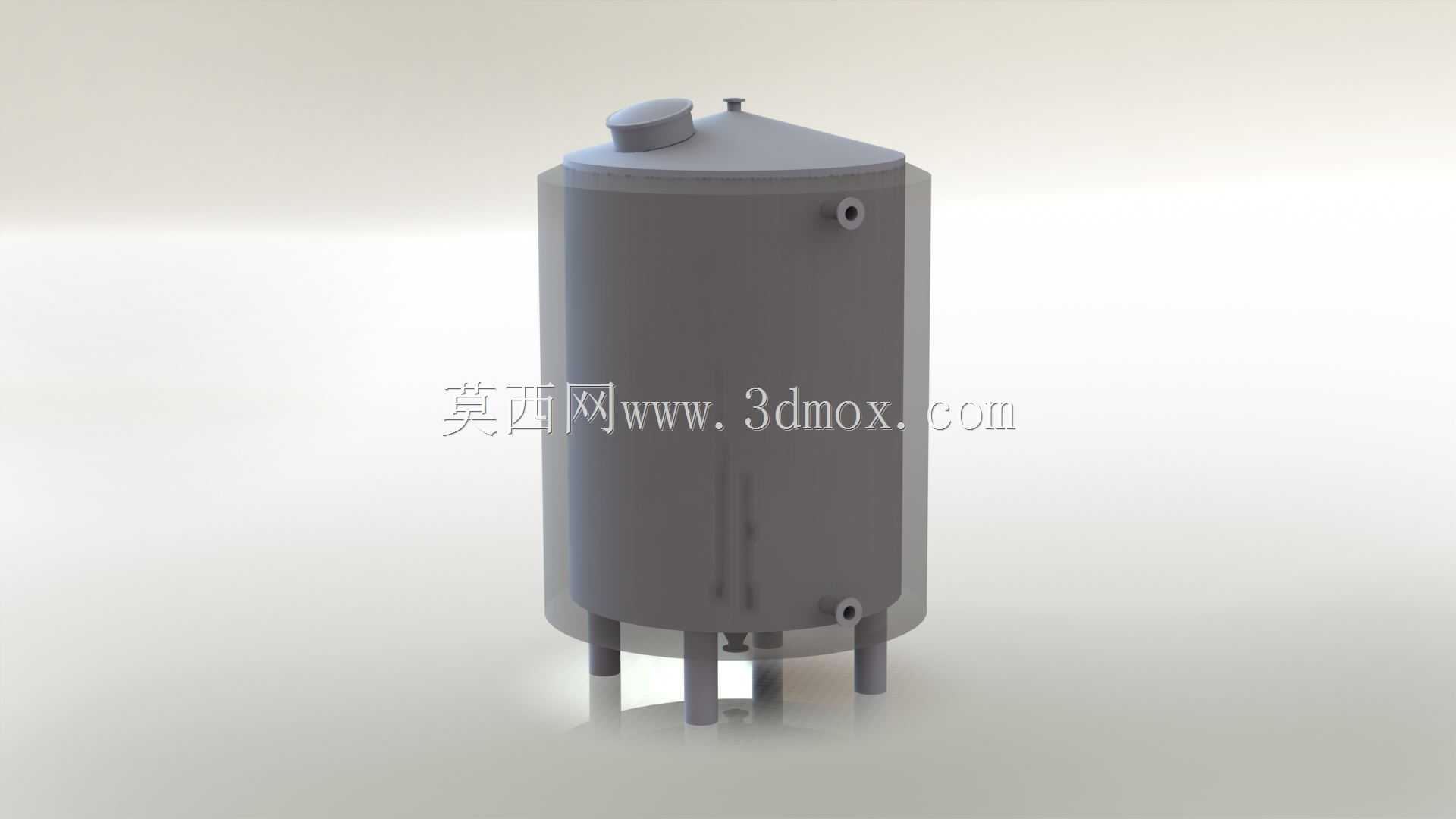

　　在化工、食品加工、生物医药以及民用供热供水的物料存储环节，带保温结构的立式储罐一直是厂区物料暂存单元的核心配置，这类设备的核心作用是减少存储介质与外界环境的热交换，避免易结晶、需恒温存储的物料出现温度骤变导致的物性变化，同时也能降低高温存储场景下的热能损耗，减少厂区运行的能耗成本。从结构设计逻辑来看，这款立式储罐采用直筒加锥顶的主体构型，直筒段是主要的物料容腔，锥顶设计一方面可以避免顶部积灰积液，减少户外安装场景下的顶部腐蚀风险，另一方面也能为罐顶的附件安装提供足够的结构支撑，顶部设置的人孔与呼吸阀接口，分别用于检修期人员进入罐内清理维护、以及平衡罐内外气压避免进料出料过程中出现憋压或者负压抽瘪的问题。罐体侧壁上下分布的两个管口，分别对应不同的工艺接管需求，高位管口可作为溢流口或者高位物料取样口，低位管口则可作为排污口或者出料口，配合支腿抬高的安装方式，低位管口下方预留足够的管路安装与阀门操作空间，无需额外开挖地坑就能完成出料管路的布设，大幅降低现场安装的土建成本。

　　罐体的保温层采用全包覆结构设计，保温层与内罐之间预留均匀的填充间隙，可根据存储介质的温度需求填充岩棉、聚氨酯发泡或者硅酸铝棉等不同的保温材料，保温层外侧设置防护外壳，避免户外使用时雨水渗入保温层导致保温失效，同时也能减少保温材料的老化速度，延长设备的整体维护周期。支撑结构采用多根均匀分布的支腿设计，支腿与罐体下封头的连接位置做了局部加强处理，通过补强板分散罐体满载时的载荷，避免支腿与罐体连接位置出现应力集中导致的焊缝开裂，支腿底部预留地脚螺栓安装孔，可直接与厂区的混凝土基础做固定连接，满足风载、地震载荷下的设备稳定性要求。

　　从安装边界来看，这类立式储罐的布置需要在罐体周边预留至少800mm的操作检修空间，尤其是侧壁管口、罐顶人孔对应的位置，需要预留足够的阀门操作、人员通行的空间，罐顶上方需要预留不小于1.2m的净空，满足检修人员上下罐顶的操作需求，同时要避开厂区的 overhead 管线与行车运行路径，避免吊装检修时出现干涉。在工艺适配性上，这款储罐的接口采用标准化的法兰连接尺寸，可直接对接厂区现有工艺管路，无需额外做转接件设计，锥顶的坡度设计符合常压容器的设计规范，能够快速排走顶部的雨水或者检修残留的积液，减少顶部长期积水导致的腐蚀隐患。不同于无保温的普通储罐，这款带保温层的结构在建模时需要同步考虑保温层的厚度对安装尺寸的影响，比如支腿的长度需要匹配保温层的底部厚度，避免保温层直接接触地面导致受潮，侧壁的管口伸出长度需要超出保温层外表面至少150mm，方便法兰螺栓的拆装操作，这些细节都是实际工程设计中容易被忽略的点，也是三维建模过程中需要重点校验的干涉项。在实际选型应用中，这类储罐可用于存储常温下易凝固的油脂类物料、需要恒温存储的药剂溶液、或者供暖系统的热水缓存，不同的存储介质只需要调整内罐的材质与保温层的厚度即可，主体结构的通用性极强，能够适配多数行业的常压物料存储需求。
