两轮手推式物料搬运周转小车结构

　　这款两轮手推搬运结构，是车间、仓储场景里高频使用的短途物料转运载体，日常生产中，从原料仓往产线配送桶装原料、带固定底座的工装件，或是在装配工位间转运中小型总成部件，都能看到这类结构的身影，相比动力搬运设备，它无需额外能源补给，狭窄通道内转向灵活，单人即可完成操作，对作业场地的地面平整度要求也更低，哪怕是车间局部有轻微坡度的硬化地面，也能稳定完成搬运作业。

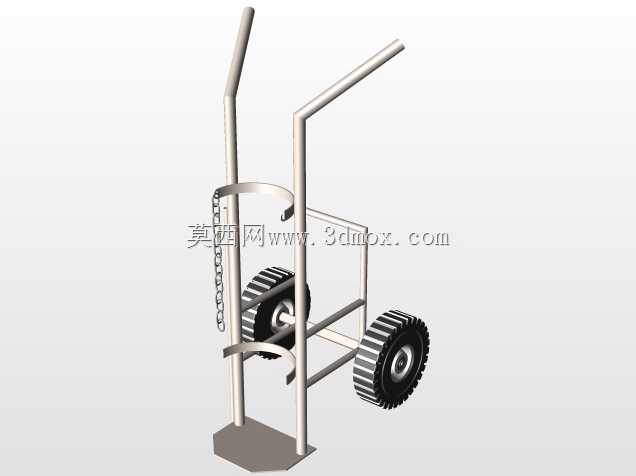

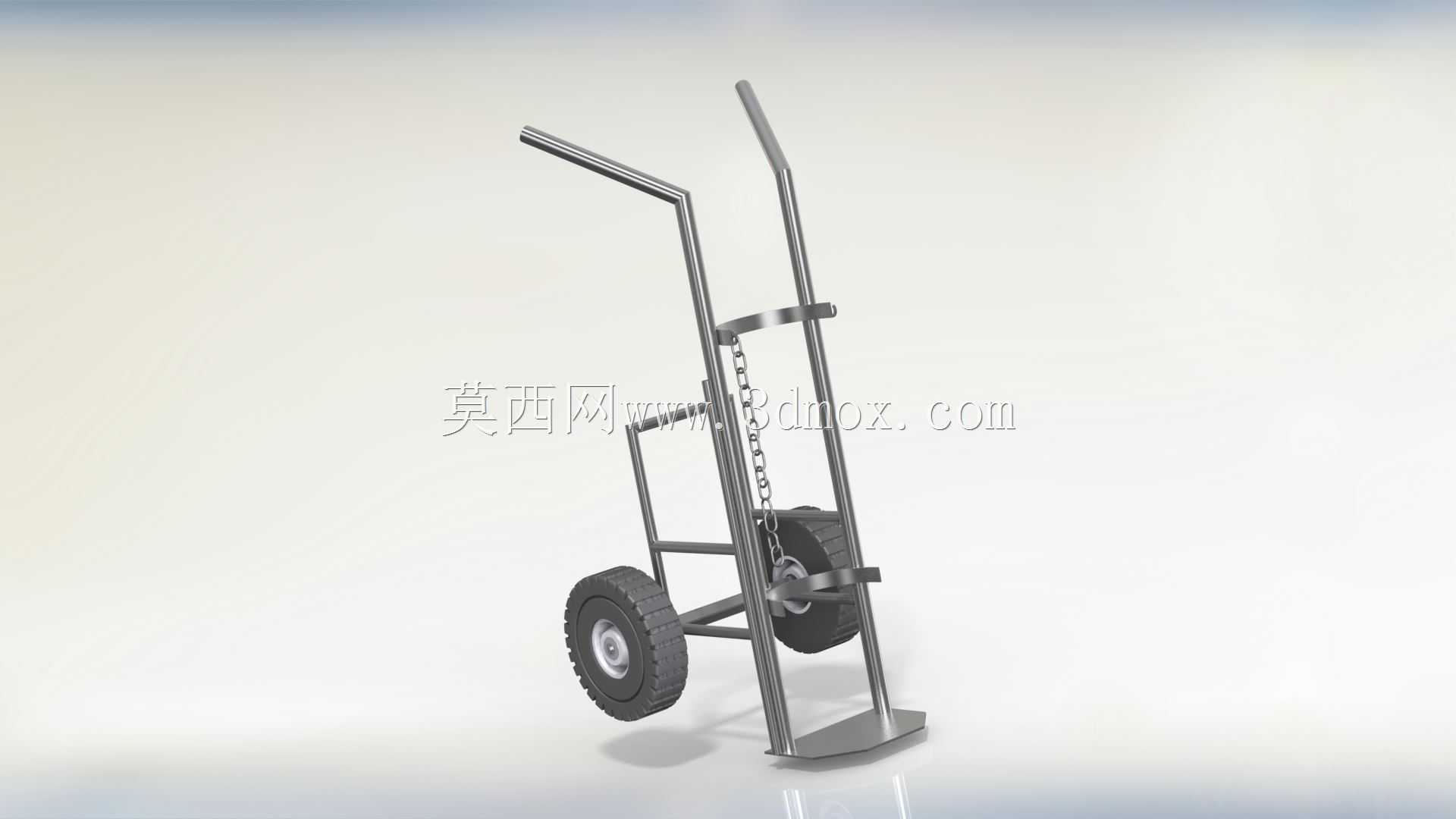

　　从功能设计上看，整车采用管式框架焊接成型，主承力杆选用厚壁无缝钢管弯折成型，两根向上延伸的推杆做了向外微张的角度处理，操作人员推行时手臂无需过度夹紧身体，长时间作业能降低上肢疲劳度，推杆顶端没有额外包裹防滑套的设计，是考虑到车间内常有油污沾染，裸露金属表面更易擦拭清洁，不会出现防滑套渗油后发黏打滑的问题。车架中部设置的环形抱箍搭配链条锁紧结构，专门针对圆柱类物料的固定需求，比如车间常用的高压气瓶、桶装切削液、圆柱形原料桶，放置到车架底部的支撑铲板上后，将链条绕过物料外壁卡入对应链节，就能避免搬运过程中物料侧翻滑落，支撑铲板做了前低后高的折边处理，铲入物料底座下方时无需完全放平车架，轻微前倾即可对准间隙，降低操作人员的抬升力度。

　　行走部分采用两个充气式橡胶脚轮，轮轴位置做了加强筋焊接，单轮额定承载能满足常规150kg以内的物料转运需求，充气轮胎的缓冲特性，能过滤车间地面拼接缝、细小杂物带来的颠簸，搬运易碎类加工件时也能减少震动磕碰。整车的重心设计经过反复调校，物料放置到位后，整体重心落在轮轴前方5cm左右的位置，操作人员下压扶手时只需施加很小的下压力就能将铲板抬离地面，推行过程中物料重量主要由轮组承载，扶手处仅需维持平衡的力度，不会出现压手或者翘头的问题。

　　从安装边界来看，整车总宽度控制在60cm以内，能顺利通过车间内多数70cm宽的消防通道与设备间过道，扶手顶端离地高度约110cm，适配国内多数成年操作人员的立姿作业高度，底部支撑铲板的长度为30cm，能适配市面上多数标准桶装物料、中小型周转箱的底座尺寸，车架整体没有外凸的尖锐棱角，所有管材端口都做了封头焊接处理，避免作业过程中剐蹭人员或者周边设备。

　　建模过程中，所有管材的弯折半径都参考了实际弯管机的加工参数，没有出现工艺无法实现的过小弯折角，焊接位置的焊道预留量也做了对应处理，框架的拼接间隙控制在焊接工艺允许的公差范围内，脚轮安装位预留了标准的螺栓通孔，可直接适配市面上通用的6寸充气脚轮，无需额外做安装位改装。环形抱箍的开合角度做了限位设计，最大张开角度能容纳直径40cm以内的圆柱物料，链条的长度预留了3个调节链节，可根据物料直径灵活调整锁紧位置，不会出现物料过细锁不紧、过粗套不上的问题。

　　实际使用场景中，这类手推车除了常规的平面物料转运，在设备维保作业时也能用来转运拆卸下来的重型零部件，比如更换下来的电机、泵体总成，靠铲板托举底部、链条辅助固定，单人就能完成从设备位到维修区的转运，不需要额外调用叉车等重型设备，能大幅提升零散维保作业的效率。车架表面默认采用喷塑处理，耐磨耐油污，日常使用中只需擦拭即可保持清洁，若应用在有防腐需求的化工车间，也可直接更换为不锈钢管材加工，整体安装尺寸无需调整即可适配。
