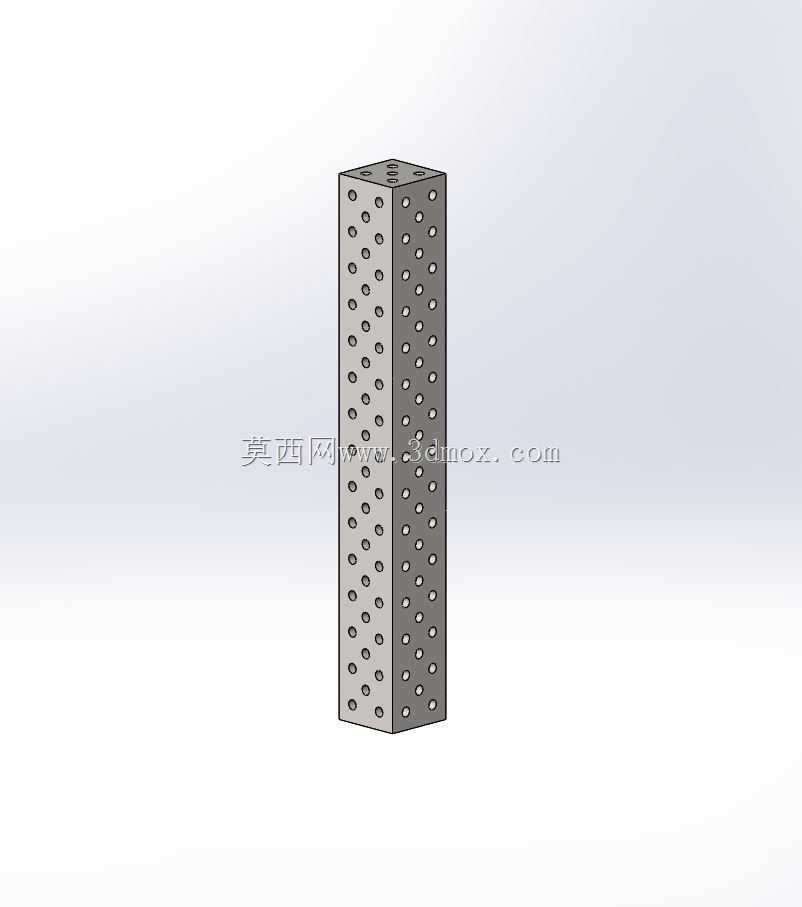

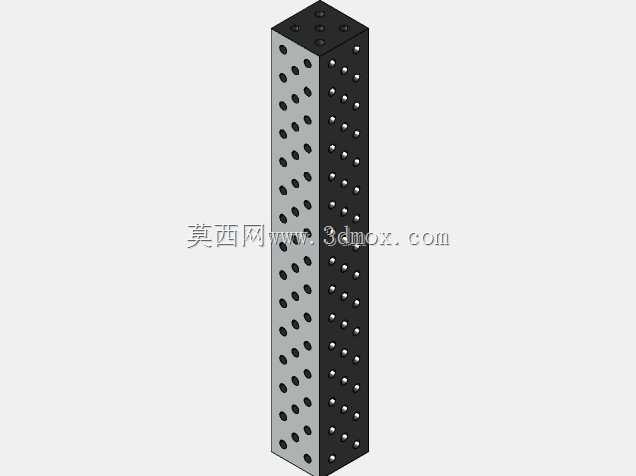

多孔式焊接作业台加长支撑构件

　　在车间焊接作业场景里，常规焊接工作台的台面尺寸往往受限于工位规划，遇到长尺寸框架、型材类焊件加工时，单张工作台的支撑范围不足，很容易出现焊件悬空段变形、定位基准偏移的问题，这类多孔结构的焊接台延长件就是为解决这类工况设计的配套工装构件。从结构设计逻辑来看，该构件采用方形空心截面的主体结构，相比实心型材在保证结构刚性的前提下大幅降低了自身重量，方便作业人员根据加工需求快速拆装移位，不需要额外借助起重设备就能完成工位调整，适配小批量多品种的柔性焊接生产需求。主体四个立面均采用等间距阵列排布的标准定位孔，孔位的间距、孔径与主焊接台的定位孔系完全匹配，安装时可以通过标准定位销快速完成与主工作台的对接定位，

　　不需要额外打表校准就能保证延长段的台面与主工作台面处于同一水平基准，孔系贯穿四个立面的设计，也让延长件自身除了基础的平面支撑功能外，还可以在立面安装快速夹钳、定位角铁、支撑顶杆等各类焊接工装附件，拓展夹持定位的范围，哪怕是异形截面的焊件，也能通过不同位置的附件组合完成牢靠固定。从安装边界来看，该延长件的端面连接孔位与主流规格的三维柔性焊接台完全适配，对接后不会出现台阶错位，构件的整体高度与主工作台的支撑腿高度保持一致，底部预留了可调脚杯的安装位置，在地面不平整的车间环境里，可以通过调节脚杯的伸缩量来微调支撑高度，抵消地面平整度误差，避免延长段与主台对接后出现高低差影响焊接精度。实际使用过程中，这类延长件不需要永久固定在工位上，

　　遇到短尺寸焊件加工时可以快速拆除，腾出车间的作业通道空间，遇到长尺寸焊件比如设备框架、长型材支架、护栏类构件加工时，可根据焊件的总长度选择单根或者多根延长件拼接，将工作台的有效支撑范围按需延伸，相比定制大尺寸固定焊接台，这种模块化的延长构件能大幅降低工位建设成本，也能适配不同尺寸焊件的加工需求，减少车间的工装占地面积。构件上的阵列孔位除了用于安装定位附件外，也可以作为焊接时的接地电缆连接点，相比随意搭在焊件上的接地夹，插入定位孔的接地柱接触更牢靠，能避免焊接过程中因为接触不良出现的电弧不稳、焊缝夹渣等问题。在设计建模过程中，孔位的位置度公差是核心控制要素，所有孔的中心距偏差需要控制在工装允许的公差范围内，才能保证和主工作台、

　　各类标准工装附件的互换性，主体的方管截面壁厚经过刚性校核，在承受常规焊接工件的重量、以及焊接过程中的装夹作用力时不会出现明显形变，立面的孔口做了轻微的倒角处理，既可以去除机加工后的毛刺避免划伤作业人员，也能让定位销、工装插件的插拔更顺畅，减少孔位的磨损速度，延长工装的使用寿命。这类延长构件不仅可以搭配主焊接台做水平方向的延伸支撑，也可以多件组合通过连接件拼接成临时的独立焊接工位，满足临时外场焊接作业、或者小批量试制时的快速工位搭建需求，不需要复杂的安装流程，仅靠标准连接件就能快速组装成型，用完后可以拆解堆放，占用的仓储空间极小。
