多孔柔性三维焊接工装平台结构

　　在金属结构件焊接加工的车间场景里，这类带密集孔系的焊接平台是工位核心承载基准，不管是小型钣金件组焊、型材框架拼接，还是中型结构件的定位装夹，都能依托台面的孔位快速搭建装夹体系，替代传统需要反复划线、搭压铁的低效装夹模式，尤其适配多品种小批量的焊接生产场景，不用为每款工件单独制作专用焊接工装，能大幅缩短生产准备周期。

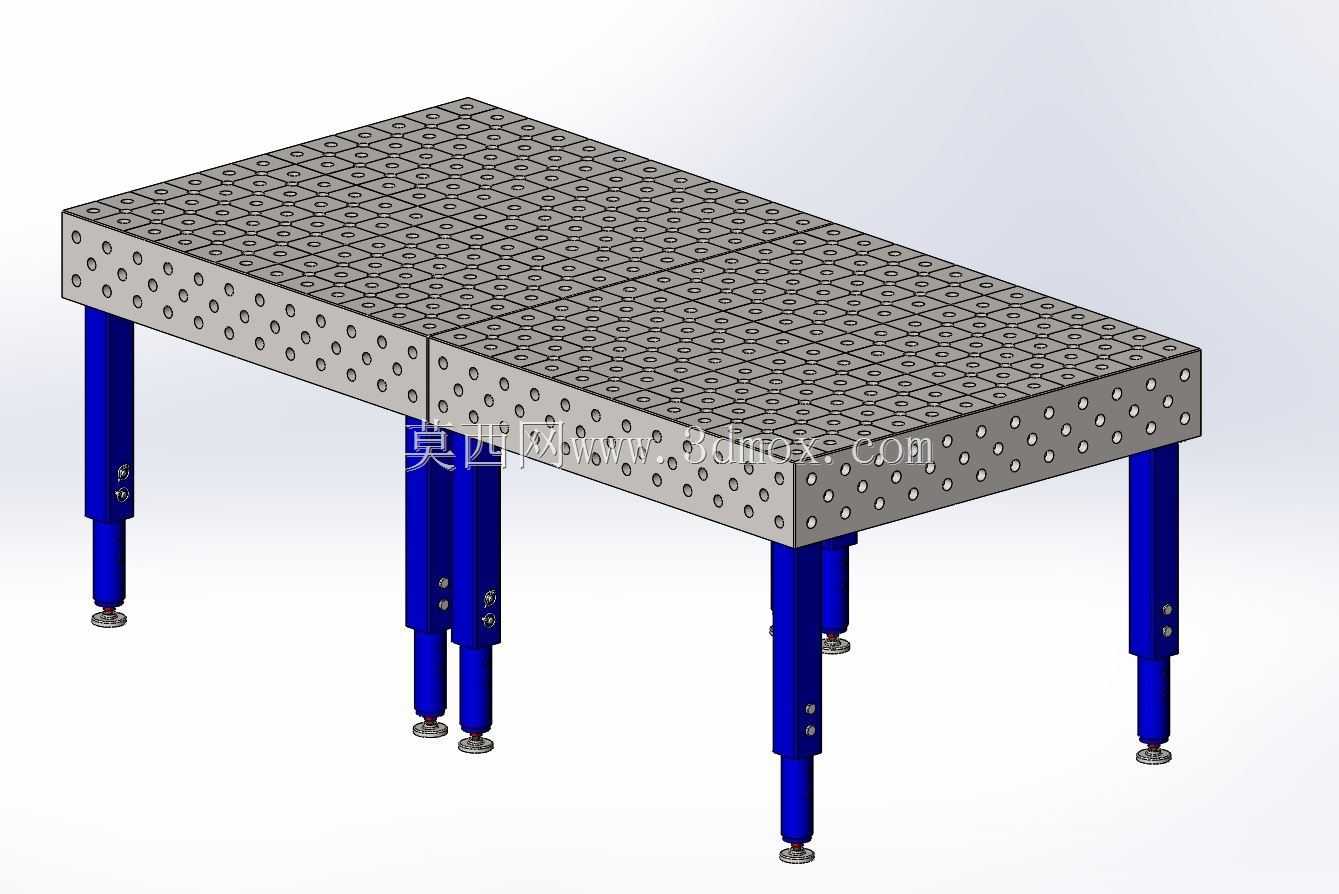

　　从结构设计来看，台面采用分块拼接的模块化思路，单块台面板的侧边和端面都加工有等间距的定位孔，既可以单块独立使用适配小型工件焊接，也能根据加工工件的长度、宽度需求多块拼接拓展，满足不同尺寸规格工件的装夹需求，孔系采用统一的孔径与孔距标准，所有装夹附件都能通过孔位快速锁紧固定，不会出现传统T型槽平台槽位积渣难清理、装夹位置受限的问题。台面的孔位同时覆盖台面平面与四个侧面，装夹组件不仅能在台面上方固定，也能从侧面延伸出定位支撑，针对异形结构件、带悬挑结构的焊接件，能实现多方位的定位约束，避免焊接过程中工件移位。

　　支撑腿采用可调节的独立支腿结构，每根支腿都带有高度微调结构，安装时可以通过支腿底部的调节件调整单腿高度，即使车间地面存在一定的平整度误差，也能将整个台面调整至水平状态，保证焊接基准的精度；支腿与台面板之间采用刚性连接结构，能承受焊接过程中的敲击、工件放置的冲击载荷，不会出现台面晃动、变形的问题，支腿底部的防滑垫脚还能增大与地面的摩擦力，避免平台受侧向力时发生位移。

　　设计过程中首先确定了孔系的核心参数，孔径与孔距匹配行业通用的柔性焊接工装附件标准，保证市面上常规的快速锁紧销、定位角尺、压紧夹具都能直接适配，不需要单独定制附件；台面板的厚度经过载荷校核，在承受均布载荷与集中冲击载荷时，台面的平面度变形量控制在焊接工艺允许的范围内，不会因为长期承重出现台面凹陷、孔位变形的问题。支腿的布置位置避开了拼接台面板的接缝位置，每块台面板的四个角点附近都设置支撑点，保证台面板的受力均匀，减少长期使用后的形变累积。

　　安装边界方面，单块标准台面板的尺寸适配常规车间工位的占地需求，拼接拓展时不需要额外改造地面基础，只要在平整的硬化地面上放置即可，支腿的调节行程覆盖常规车间地面的高度差范围，不需要额外垫设垫块；平台整体高度符合人工焊接作业的 ergonomic 要求，作业人员站立操作时不需要过度弯腰或者抬臂，能降低长时间焊接作业的疲劳感。台面的孔位加工精度控制在较高的公差范围内，孔位的位置度、孔轴线与台面的垂直度都满足定位要求，保证装夹附件安装后的定位精度，间接提升焊接件的组对精度，减少焊接后的矫正工作量。

　　实际使用过程中，这类平台的孔系结构不会像T型槽那样积存焊接飞溅、焊渣，日常清理只需要用毛刷扫过台面即可，维护成本远低于传统焊接平台；针对不同的焊接工艺，不管是氩弧焊、二保焊还是焊条电弧焊，台面的材质都能承受焊接过程中的高温飞溅，不会轻易出现表面损伤，长期使用后如果局部孔位出现磨损，也可以单独更换对应的台面板模块，不需要整体更换整个平台，降低长期使用的成本。在组对焊接工件时，作业人员可以根据工件的外形，快速选择对应的定位块、压紧件插入对应孔位锁紧，几分钟内就能完成一套工件的装夹定位，对于换型频繁的生产场景，能大幅提升工位的作业效率，减少工装等待的浪费。
