十吨级重载运输承载滑座结构设计

　　在重型制造车间、钢材仓储堆场、重型装备组装工位这类场景里，常规的轻型输送载具往往难以适配大吨位工件的转运需求，十吨级重载运输承载滑座就是针对这类工况开发的核心承载构件，区别于普通的轻型输送小车结构，该构件从受力逻辑出发做了全链路的结构强化，没有冗余的装饰性设计，所有结构特征都服务于重载承载与平稳滑移的核心需求。从实际使用场景来看，这类滑座通常配套铺设的硬化导轨面使用，可沿固定轨迹完成重型模具、铸锻毛坯、大型结构件的工位间转运，不需要额外配置复杂的转向机构，适配车间内固定路线的重载物料流转，相比叉车转运的方式，沿固定导轨运行的滑座对位精度更高，在组装工位对接时能减少反复调整位置的辅助时间，尤其适合重型设备装配线的工序间物料输送，

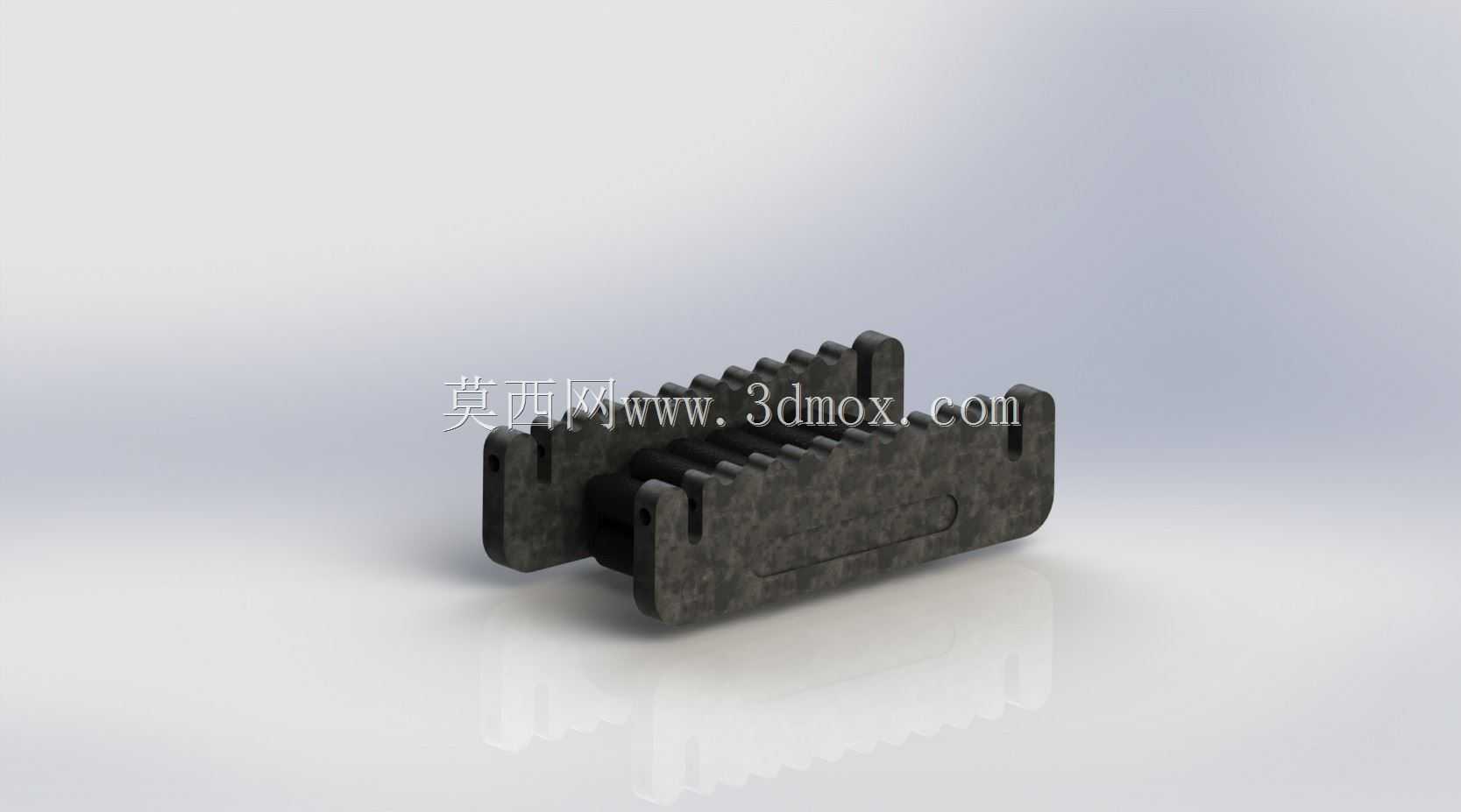

　　也可作为大型自动化立体仓库中重型货位的存取承载构件，适配单批次十吨级物料的平稳移位。从结构设计思路来看，整个滑座采用一体化的槽型承载主体结构，主体侧壁做了等距分布的加强齿槽结构，这类齿槽一方面是提升侧壁的抗弯曲形变能力，当滑座中部承载集中载荷时，侧壁的齿状加强筋能分散局部应力，避免长期重载下出现侧壁外张变形的问题，另一方面齿槽结构也可作为配套止动机构、驱动拨叉的配合接口，不需要额外在主体上焊接安装凸台，减少焊接带来的应力集中隐患。滑座的底部接触面做了平整化处理，预留了耐磨衬板的安装位，实际装配时可根据导轨面的材质选配铜基石墨耐磨衬板或者工程塑料耐磨条，避免金属本体直接与导轨面摩擦造成的接触面拉伤，延长构件的整体使用寿命，

　　耐磨衬板采用沉头螺钉固定的方式，沉孔深度经过匹配设计，螺钉安装后顶面不会超出衬板接触面，避免运行过程中螺钉刮蹭导轨面。主体的两端做了圆弧过渡的防撞结构，没有尖锐的直角突出，一方面是避免滑座运行到行程端点时与限位块发生硬碰撞造成边角崩裂，另一方面圆弧过渡结构也能减少应力集中，在承受纵向冲击载荷时不会在边角位置出现裂纹。滑座的内部空腔做了等距分布的横向加强筋，加强筋的厚度与主体侧壁厚度保持一致，筋板间距根据十吨载荷下的弯矩分布做了优化，在承载集中的中部区域筋板间距更小，靠近两端的位置筋板间距适当放大，在保证整体结构强度的前提下尽可能降低构件自重，减少滑移过程中的驱动阻力。从安装边界尺寸来看，该滑座的整体宽度适配常规的重型双导轨安装间距，底部两个耐磨衬板的安装面跨距经过校核，在承受偏载时不会出现侧翻风险，当载荷重心偏移到滑座边缘三分之一位置时，整体抗倾覆安全系数能满足重载工况的使用要求。滑座的顶面为平整的承载面，预留了通用的T型槽安装位，可根据实际运输的物料类型配套不同的工装夹具，不管是固定圆柱形的重型轴类工件，还是固定方形的结构件、模具，都可以通过T型螺栓快速完成装夹，不需要在滑座顶面额外钻孔攻丝，破坏主体的承载结构。侧壁的安装孔位采用通孔设计，可配套连接外部的驱动构件，不管是采用油缸推杆驱动、链条牵引驱动还是齿轮齿条驱动，都可以通过侧壁的孔位完成动力输入的连接，适配不同驱动形式的输送系统。在细节设计上，滑座的所有棱边都做了倒角处理，

　　避免装配和维护过程中尖锐边角划伤操作人员，主体上的所有安装孔都做了锪平处理，保证配套紧固件安装后能完全贴合安装面，不会出现局部点接触造成的连接松动。针对重载工况下的形变问题，设计阶段通过有限元仿真做了多轮校核，在十吨均布载荷下，滑座主体的最大形变量控制在允许范围内，不会因为形变导致耐磨衬板与导轨面的接触压强分布不均，避免出现局部磨损过快的问题。滑座的整体结构采用一体化加工的思路，主体可采用铸钢材质一次铸造成型后再做精加工，相比焊接结构的滑座，铸造成型的构件内部应力分布更均匀，长期承受交变载荷时不容易出现焊缝开裂的问题，适合高频次的重载转运场景。实际使用过程中，这类滑座的维护成本极低，只需要定期检查耐磨衬板的磨损量，在衬板磨损到极限值时快速更换即可，主体结构在正常使用工况下几乎不会出现损坏，能适配车间内常年连续运行的重载输送需求，在重型机械制造车间、钢材加工配送中心、大型铸锻件生产车间都有广泛的适配空间，能有效降低重型物料转运的人工劳动强度，提升工位间物料流转的效率与安全性。
