水泥生产线配套工业风机壳体结构设计

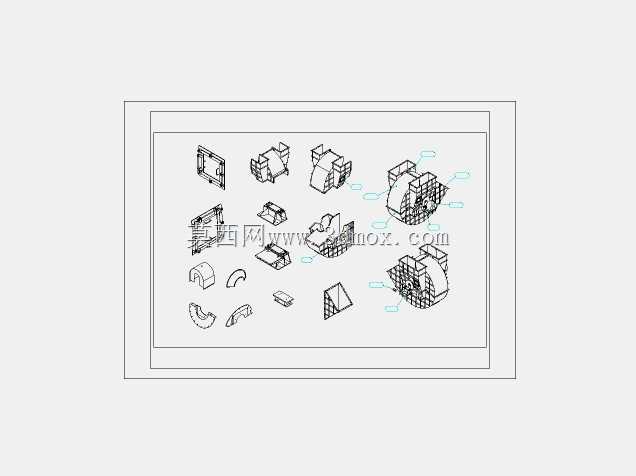

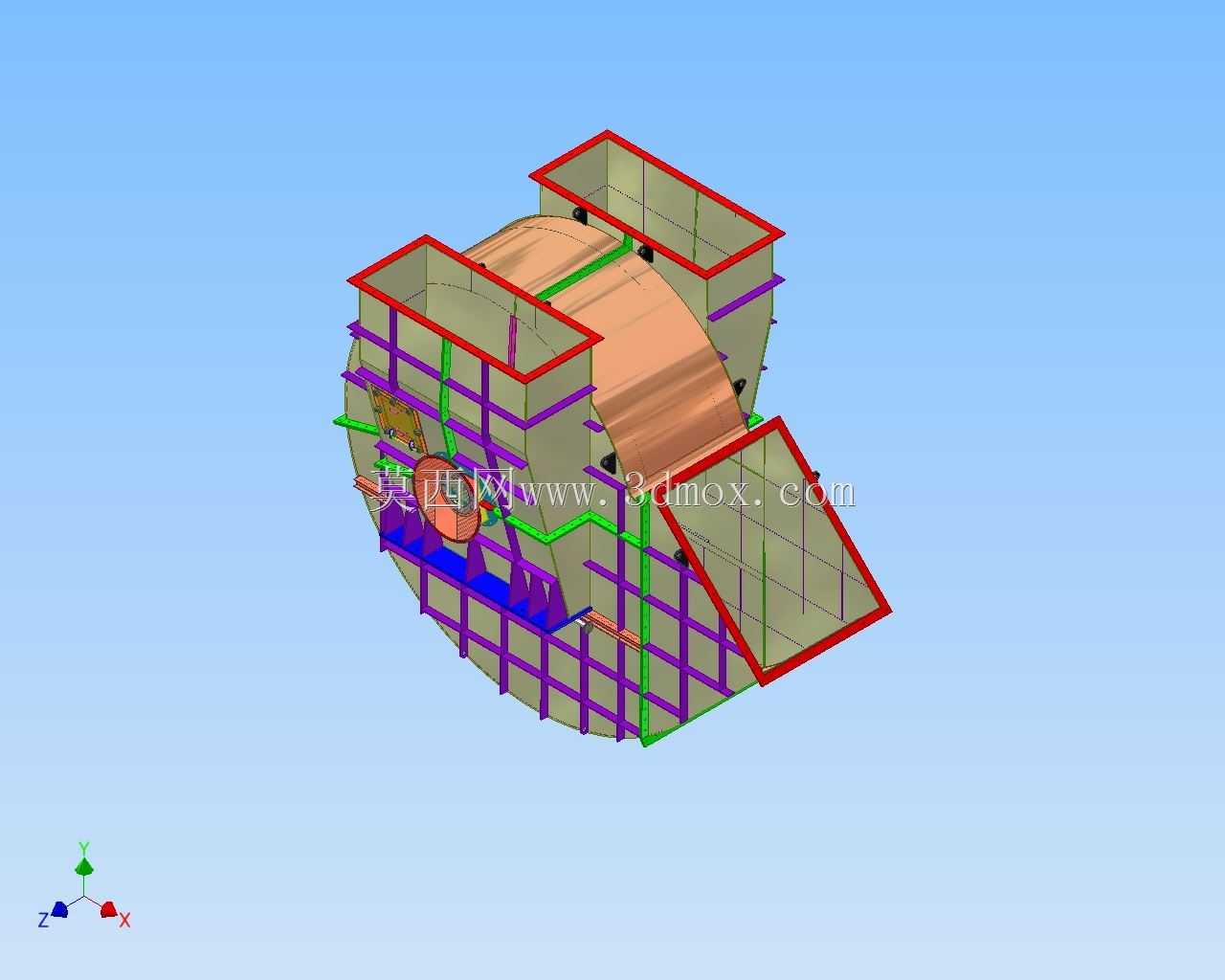

　　该结构为水泥生产系统中通风引风环节的核心承载壳体，主要应用于生料磨、回转窑尾、水泥粉磨等工段的离心风机外部防护与流道约束场景，直接对接工艺风管系统，承担引导含尘气流走向、隔绝风机运转噪声、防护内部叶轮组件的核心作用。在水泥生产线的高粉尘、微负压连续作业工况下，该壳体需要长期耐受含尘气流的冲刷，同时承受风机运转带来的微幅振动，因此结构设计上优先考量了刚性与抗形变能力。从结构布局来看，壳体主体采用蜗壳式流道构型，匹配离心叶轮的出风轨迹，减少流道内的涡流损耗，三个带法兰边的接口分别对应主进风、侧出风与检修/清灰通道，法兰边预留的螺栓孔位可直接与对应规格的风管、检修门实现密封对接，安装时无需额外做接口改制，适配现场常见的矩形风管对接需求。

　　设计过程中，壳体壁板采用加筋格构式布局，紫色与绿色的加强筋沿壁板受力方向排布，在不额外大幅增加壁板厚度的前提下，提升了整体结构的抗负压形变能力，避免高负压工况下壁板出现吸瘪变形，同时筋条的排布方向避开了内部叶轮的运转边界，预留了足够的叶轮安装与检修间隙，不会出现运转干涉问题。三个接口的法兰边均采用外翻式直角结构，红色标识的法兰密封面做了平面度预留，现场安装时可配合石棉密封垫实现法兰面的微负压密封，减少漏风导致的系统风量损失。从安装边界来看，壳体底部预留了与风机底座对接的安装支撑位，支撑位的筋条直接与壳体主加强筋连通，可将风机运转的振动直接传导至底部基础，避免壁板长期受振出现焊缝开裂问题；

　　整体外形的外接矩形边界可适配常规水泥生产线风机平台的预留安装空间，现场吊装时可通过接口法兰作为临时吊点，无需额外焊接吊耳，减少现场改制工作量。在实际工况适配性上，壳体的流道内壁做了顺滑过渡设计，在叶轮出口到侧出风接口的转折位置，没有出现直角突变结构，可减少含尘气流在转折位置的积灰，降低长期运行后积灰导致的流道截面缩小、风量下降的问题；检修接口的尺寸可满足人员进入壳体内部清理积灰、检查叶轮磨损情况的需求，日常运维时无需整体拆卸壳体即可完成内部检查作业。结构建模过程中，所有筋条与壁板的连接位置均做了圆角过渡处理，减少应力集中点，避免长期振动工况下连接位置出现疲劳开裂；各接口的法兰孔位采用等间距排布，适配行业内通用的风管法兰连接标准，现场更换配件时无需重新配打孔位。针对水泥生产线的室外布置场景，壳体壁板的加强筋布局同时考虑了积雪载荷与风载荷的影响，顶部接口的外翻边可引导雨水沿壁板流下，避免雨水从法兰密封面渗入壳体内部，影响内部叶轮的动平衡。
