六工位集成式多组风机安装箱体结构设计

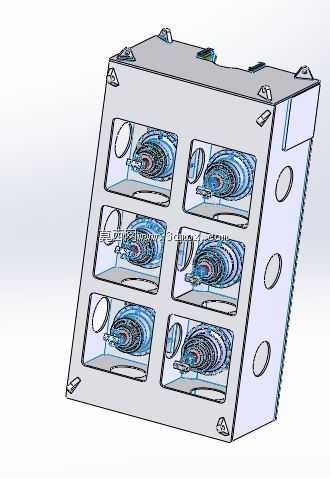

　　这款多组风机集成安装箱体，最初是为车间局部排风系统的模块化改造项目做的结构方案，早先做分散式风机安装时，现场经常出现管路排布杂乱、单台风机固定点位承重不足、后期维护拆换要连带拆除周边护板的问题，因此在方案阶段就确定了集成式箱体的设计方向，把六组轴流风机的安装位、风道衔接面、外部固定接口全部整合在一个整体箱壳内，减少现场拼装的工作量。从结构布局来看，箱体采用六组风机分三行两列对称排布的设计，每个风机安装位都预留了圆形的风道对接止口，止口边缘做了翻边处理，一方面能提升安装位的局部刚性，避免风机长期运行产生的振动导致钣金接缝开裂，另一方面可以直接卡接通风软管，不需要额外加装对接法兰，压缩现场安装的工序时长。箱体侧面预留的三个圆形通孔，

　　是为了走设备内部的供电线缆与风压检测管路，孔位边缘做了钝化卷边处理，防止穿线时割破线缆绝缘层，同时孔位位置避开了内部风机的叶轮旋转区域，不会产生管路与运动部件的干涉问题。箱体顶部的四个角位设计了凸起的定位卡扣结构，对应的底部位置预留了匹配的卡槽，当现场需要多组箱体拼接扩容时，可以直接通过卡扣实现上下层的快速定位，不需要额外做焊接或者打孔固定，拼接后相邻箱体的风道面可以保持齐平，减少漏风的概率。在安装边界的考量上，箱体整体采用等厚冷轧钣金折弯成型，所有折弯角都做了R角过渡，避免应力集中导致的钣金变形，每个风机安装位的背部都设计了压型加强筋，筋条沿着安装位的矩形轮廓排布，

　　不需要额外焊接加强筋条就能保证单点位承载15kg风机运行时的结构强度，同时控制整体箱体的自重。箱体的固定孔位全部设计在侧边的折边上，孔位采用长圆孔设计，允许安装时存在±2mm的位置偏差，降低现场安装时的对位难度，适配不同现场的安装支架公差。从实际应用场景来看，这类集成箱体除了用在车间局部排风系统，也可以适配小型设备的散热风道集成、新风系统的分风模块、工业除尘设备的末端风机组安装，设计时特意将风机安装位的尺寸做成通用的120mm风机适配规格，可以兼容同尺寸的散热风机、排风风机、引风风机，不需要针对不同功能的风机重新修改箱体结构。在设计过程中，特意将箱体的门板结构与主体框架做了一体化折弯设计，六个风机位的观察窗直接在箱板上冲压成型，

　　观察窗的透明护板可以从箱体内部通过压条固定，不需要在外部打螺丝，既保证了外表面的平整性，也避免外部螺丝长期积灰锈蚀导致后期拆换困难。箱体的所有拼接接缝都预留了密封胶条的安装槽，当应用在有风压要求的通风场景时，可以在槽内嵌入发泡密封胶条，保证箱体内部的风压损失控制在允许范围内，不会出现接缝漏风导致的风量不足问题。考虑到运输过程中的堆叠需求，箱体顶部的卡扣结构同时承担堆叠限位的作用，堆叠三层时下层箱体的卡扣可以嵌入上层箱体的底部卡槽，避免运输过程中箱体滑移掉落，同时箱体底部的折边高度预留了叉车作业的间隙，短距离转运时可以直接用手动液压叉车搬运，不需要额外加装吊装结构。针对风机运行的振动问题，每个风机安装位的螺丝孔都预留了减震胶垫的安装空间，安装风机时可以在风机与箱体板之间加装5mm厚的橡胶减震垫，阻断振动向箱体传递，降低设备运行时的整体噪音，避免长期振动导致的螺丝松动问题。
