气动液压系统用浮动连接接头结构

　　在气动执行元件与液压驱动单元的装配链路里，浮动接头是解决安装同轴度偏差最常用的中间连接件，很多现场装配时，气缸活塞杆端的连接螺纹和被驱动工装的安装孔位，很难做到完全同轴，硬连接的状态下，活塞杆会持续承受径向偏载，轻则导致密封圈异常磨损、气缸漏气泄压，重则会让活塞杆弯曲变形，整套执行机构动作卡滞，浮动接头的核心作用就是在连接两端之间预留合理的活动余量，抵消轴向之外的径向、角度方向安装偏差，让驱动端的输出力可以平顺传递到负载端，不会因为装配误差产生额外的内应力。

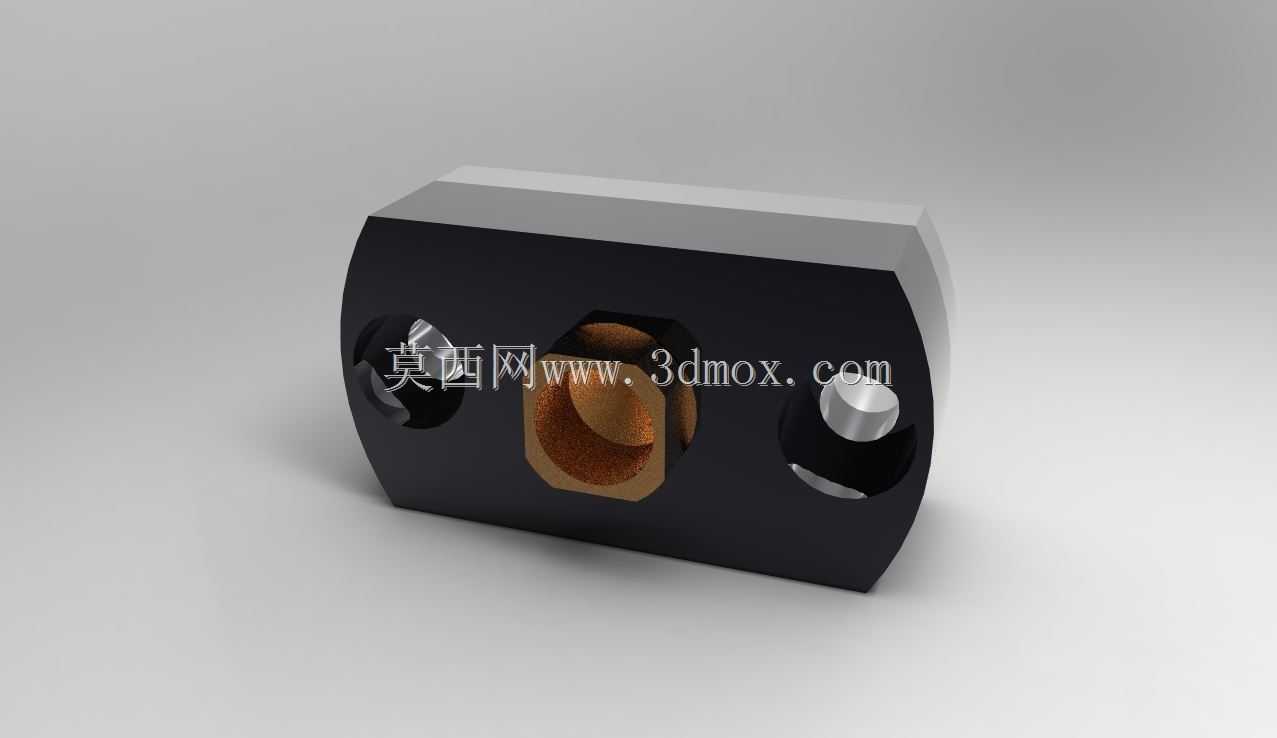

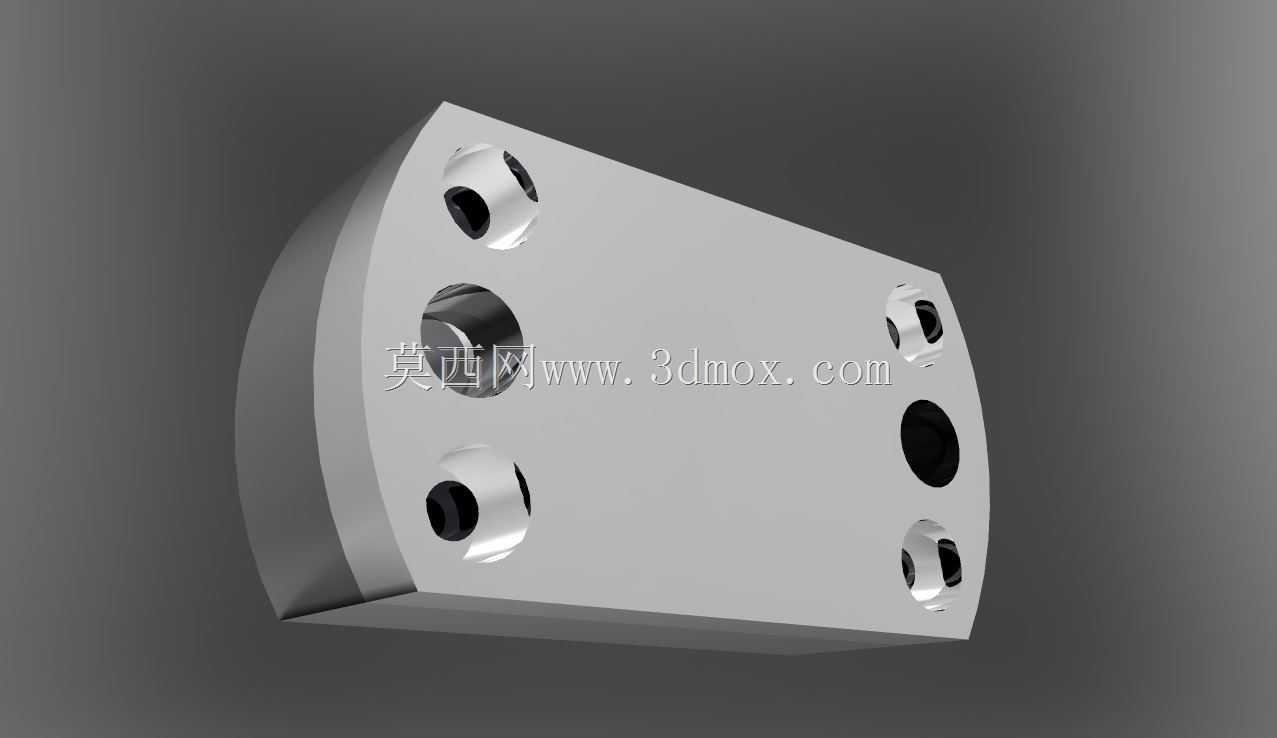

　　这款浮动接头采用分体式嵌装结构，主体外壳做了两端切平的腰型块设计，这种外形不是随意做的造型，是匹配常见的安装空间限制——很多自动化线的工装安装位是开的腰型槽或者窄槽空间，腰型外壳可以直接嵌入槽内做周向防转，不需要额外加装防转销或者定位螺钉，装配的时候直接把接头卡进安装位，两端的安装孔对准穿螺栓就能固定，比圆形外壳的接头省了防转结构的加工量。主体材质选用的是发黑处理的中碳钢，表面硬度足够承受常规气动、液压回路的冲击载荷，中间的传力内孔嵌装了铜合金衬套，铜衬套的自润滑特性可以让接头在做小范围浮动偏移的时候，不会和活塞杆端的连接头产生干摩擦，长期往复动作也不会出现磨损卡滞的问题，铜衬套和钢主体之间是过盈压装的，不会因为频繁的冲击动作出现衬套脱出的情况。

　　从安装边界来看，这款接头的整体厚度控制在紧凑尺寸区间，适配缸径20到40规格的标准气缸、小型液压缸的连接需求，两端的固定孔是对称分布的，孔位间距符合常规气动附件的安装孔距标准，不需要重新在工装上打孔改位，可以直接替换同规格的常规硬连接接头。中间的连接内孔做了内六角防转结构？不对，看结构中间的孔是带内台阶的，用来容纳活塞杆端的连接头浮动空间，径向浮动量大概在0.5到1毫米区间，角度补偿量可以达到2度左右，足够覆盖现场装配时绝大多数的安装偏差，不需要装配工人反复调整气缸和负载的同轴度，能大幅缩短现场装配的调试时间。

　　实际应用场景里，这类浮动接头除了用在气缸和工装的连接，也会用在直线导轨的驱动端连接、滑台模组的动力传递位置，比如皮带滑台的驱动端和电机输出轴的连接？不对，更多是直线执行元件和被驱动件的硬连接改柔性连接的位置，比如流水线的挡停气缸、顶升气缸，这些工位的气缸安装位经常因为机架焊接变形，出现活塞杆和顶升板的垂直度偏差，装了浮动接头之后，哪怕偏差在允许范围内，气缸动作的时候也不会出现别劲的情况，密封圈的使用寿命能提升三倍以上，很多设备运维人员在处理气缸频繁漏气的故障时，第一时间就会检查是不是硬连接没有加浮动接头导致的偏磨。

　　设计这款结构的时候，首先要考虑的是浮动间隙的取值，间隙太小起不到补偿偏差的作用，间隙太大会导致传动的时候有明显的空程，负载动作的时候出现冲击异响，所以铜衬套和连接头之间的配合间隙选的是H8/f7的间隙配合，既保证可以灵活浮动，又不会有过大的旷量。其次是主体的强度校核，两端的固定螺栓孔要承受气缸输出的最大推力，所以孔边到外壳边缘的壁厚留了足够的安全余量，哪怕气缸满负载输出冲击，也不会出现壳体开裂的问题。另外外壳的两端切边的平行度公差控制在0.02毫米以内，嵌入安装槽的时候可以和槽壁贴合，承受周向的扭矩，不会因为负载转动导致螺栓松动。

　　很多新手工程师在选型浮动接头的时候，只会看连接螺纹的尺寸，忽略了接头的外形安装尺寸和允许的浮动量，比如在安装空间特别局促的位置，选了圆形的大外径接头，结果装不进去，或者选的浮动量太小，补偿不了实际的安装偏差，还是会出现别劲的问题。这款腰型结构的浮动接头，就是针对窄安装空间的场景做的优化，不需要额外预留防转结构的空间，整体占用的安装体积比同规格圆形接头小30%左右，很适合用在紧凑布局的自动化设备里。另外铜衬套的设计也比全钢的浮动接头耐用，全钢结构的接头浮动接触面是钢对钢，没有润滑的情况下很容易锈死或者磨出毛刺，时间长了就浮动不了，变成硬连接，嵌铜衬套的结构哪怕长期不做维护，也能保持灵活的浮动状态，减少设备的运维频次。

　　在装配顺序上，这款接头的安装也很简便，先把铜衬套压入主体的中间孔，再把活塞杆端的连接头旋入气缸活塞杆，调整好伸出长度，之后把接头主体扣在连接头上，对准负载端的安装孔，穿入两端的固定螺栓拧紧就完成了，不需要做复杂的同轴度校正，哪怕是新手装配工也能快速装完，不会出现装完之后气缸动作卡滞的问题。在实际的设备运行中，这类浮动接头不需要额外的润滑维护，因为铜衬套本身的自润滑特性，加上气缸动作的时候频率一般在每分钟几十次的区间，磨损量非常小，正常工况下使用寿命可以和气缸本身的寿命匹配，不需要频繁更换备件。
