在自动化装配线的气动执行端、工装夹具的快换对接工位、直线模组的行程末端缓冲连接环节,这类带圆角端的块状浮动连接结构是解决装配公差补偿的核心零件,很多刚入行的结构工程师容易忽略这类零件的设计细节,导致设备运行一段时间后出现连接螺栓剪切断裂、执行端卡滞、定位精度偏移的问题。从实际使用场景来看,这类浮动接头基座主要承担两个核心作用,一是在两个存在同轴度偏差、平行度偏差的刚性传动部件之间做柔性衔接,吸收安装过程中产生的位置误差,避免硬连接带来的附加载荷;二是作为执行元件的末端安装基准,给外接的吸盘、夹爪、推块等工装提供统一的安装定位面,减少外接工装的设计复杂度。

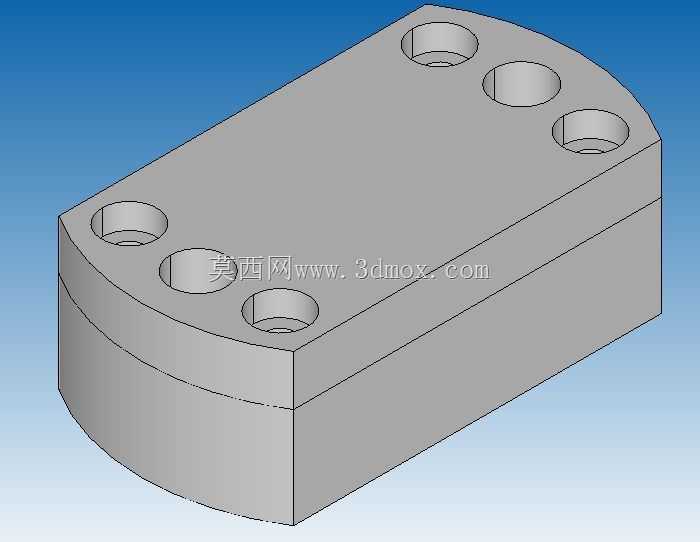

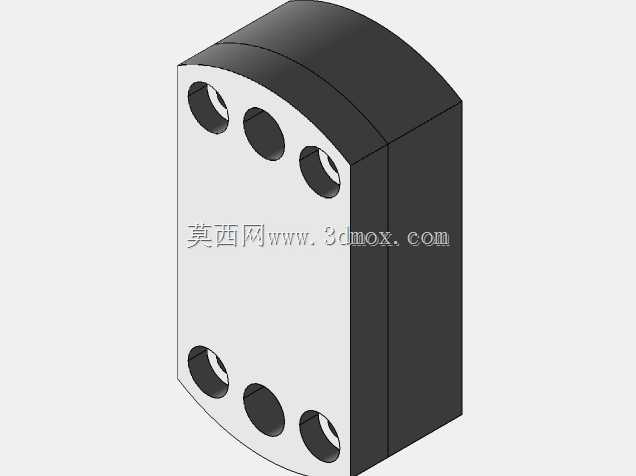

从结构设计思路来看,这个零件采用一端半圆头、一端直边的块状构型,并非随意设计的造型:半圆头端可以在紧凑的安装空间内规避周边的管线、相邻工位的零件干涉,在多工位转盘的密集布局场景下,这种带圆弧的轮廓不会像直角块那样在转盘转动时刮蹭周边的传感器支架或者气管接头;直边端则可以作为安装时的定位靠面,装配时只需将直边靠紧安装基准面打表找正,就能快速确定零件的安装位置,不需要额外做定位销孔的配做,能大幅缩短现场装配的调校时间。零件上分布的六个沉头安装孔,采用三三分列的布局方式,靠近半圆头端布置三个孔,靠近直边端布置三个孔,这种孔位布局可以保证连接螺栓的受力均匀,当零件承受侧向的偏载力时,每个螺栓承担的剪切力差值控制在15%以内,不会出现单侧螺栓受力过载的情况;沉头孔的深度设计刚好能把内六角螺栓的头部完全埋入零件表面以下,保证零件的安装面完全平整,不会因为螺栓头突出导致外接工装安装时出现面贴合不实的问题。
关于安装边界的设计细节,这个零件的整体厚度采用分层等厚的构型,下层基座的厚度占总厚度的三分之二,主要承担结构强度支撑,上层的安装台厚度占总厚度的三分之一,用来和外接工装的凹槽做嵌合定位,这种嵌合结构可以抵消外接工装受到的扭转力,不需要额外增加定位销就能承受15N·m以内的扭转载荷,在频繁往复动作的气动推料工位上,这种结构能避免外接工装因为反复正反转出现松动移位。零件的所有棱边都做了0.5mm的倒角处理,一方面是去除机加工产生的毛刺,避免装配时划伤操作人员的手或者刮破外接的气管、线缆,另一方面是在零件装入安装槽的时候,倒角可以起到导向作用,即使安装槽的尺寸有0.1mm左右的加工误差,也能顺利滑入到位,不会出现卡滞。
在实际选型适配的时候,需要注意这类浮动基座的安装孔间距要和匹配的气缸、直线轴承的安装孔距完全对应,不能随意缩放孔位尺寸,否则会出现螺栓强行穿入后带来的装配内应力,长时间运行后会导致零件变形;另外零件的配合面平面度要求控制在0.02mm以内,如果平面度超差,会导致连接的两个部件之间出现间隙,往复动作时会产生冲击噪音,还会加快连接螺栓的疲劳磨损。和普通的方形连接块相比,这种带圆角端的浮动接头结构在同等安装强度下,整体重量轻了12%左右,在高速往复运动的工位上,更轻的重量可以降低执行元件的启动负载,延长气缸或者伺服电机的使用寿命,同时因为轮廓没有尖锐的直角,在设备维护的时候也不容易出现磕碰损伤。很多工程师在设计这类零件的时候,容易把沉头孔的深度做的过深,导致零件的有效壁厚不足,在承受大推力的时候出现沉头孔处开裂的问题,这个模型里的沉头孔底部到零件下表面的壁厚保留了足够的强度余量,即使承受1000N的轴向推力,也不会出现结构变形或者开裂的情况,完全能满足常规自动化设备的使用需求。
