U型带腰型孔侧装连接固定支座

　　该U型结构支座在工装夹具、小型自动化设备的工位定位环节应用十分普遍，常作为直线滑动模块的安装基座、小型气动元件的承载支撑，或是工装板上的可调式连接构件使用，在电子组装工位、小型零件检测治具、教学实验台架的搭建中都能见到这类结构的身影。从实际使用场景来看，这类支座不需要承受大吨位的重载载荷，更多是承担导向、定位、可调式连接的功能，比如在小型物料推送机构中，可将滑条嵌入支座的腰型槽内，通过腰型孔的行程范围调整滑条的伸出长度，配合侧端的螺纹孔安装锁紧螺钉，就能实现滑条位置的快速固定，不需要额外加工复杂的锁紧结构。

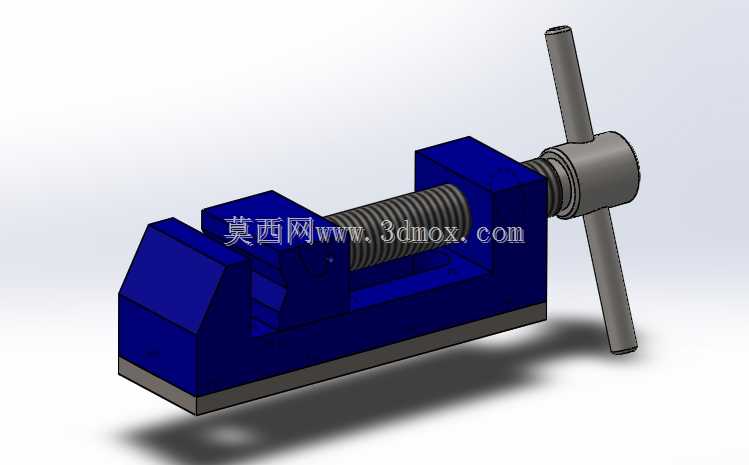

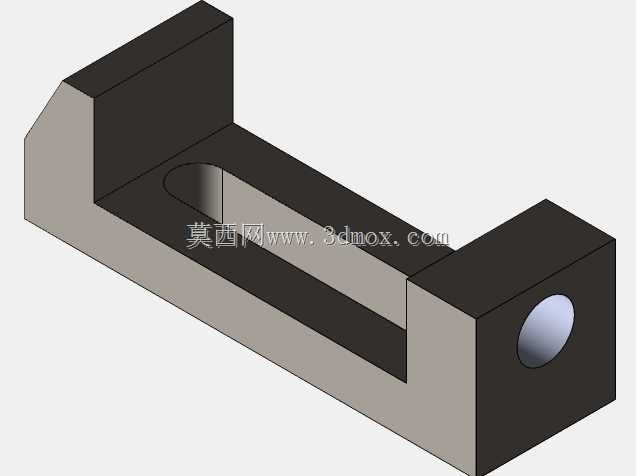

　　设计这类构件时，首先要明确安装边界的约束：整体为开口U型构型，两侧立板高度保持一致，其中一侧立板端面加工有斜切倒角，避免装配时与相邻零件的直角棱边发生干涉，另一侧立板上加工有贯通的光孔，用于穿装锁紧螺钉或者定位销，孔的轴线与底座平面保持平行，保证锁紧力的方向与构件受力方向一致。底座上的长圆形腰型槽沿构件长度方向贯通开设，槽宽与配套的滑动件尺寸采用间隙配合，配合公差控制在H7/g6区间，既保证滑动件能顺畅移动，又不会出现过大的旷量影响定位精度。腰型槽的两端设计为半圆结构，半圆半径与槽宽的一半相等，避免应力集中在槽的端部，在长期受往复载荷的工况下减少开裂风险。

　　从外形尺寸的适配逻辑来看，构件的总长度需要匹配安装工位的预留空间，两侧立板的厚度根据所需的锁紧力大小调整，若需要承受较大的侧向锁紧力，可适当增加立板厚度避免锁紧时立板发生形变；底座的厚度需要保证腰型槽开设后剩余的壁厚有足够的刚性，避免安装后底座发生弯曲变形。安装时可通过底座底面贴合安装基准面，利用腰型槽的可调范围调整支座的整体安装位置，调整到位后可通过侧立板的光孔穿装螺钉顶紧相邻构件，或是穿装销钉实现位置锁定，不需要在安装面上额外加工多个固定孔，适配性更强。

　　在结构细节处理上，构件所有的棱边都做了小尺寸的倒角处理，去除加工产生的毛刺，避免装配时划伤操作人员或是损坏相邻零件的表面；侧立板上的光孔入口处做了倒角导向，方便螺钉或销钉的快速穿入，减少装配时的对中时间。材质选择上这类构件常采用45号钢加工后做发黑处理，或是采用铝合金6061材质做阳极氧化，前者适合有一定耐磨要求的工装场景，后者适合需要轻量化的实验台架或小型设备场景，两种材质都能满足常规工况下的使用强度要求。这类结构看似简单，但在实际设计中很容易忽略腰型槽与侧孔的位置度要求，若侧孔轴线与腰型槽的长度方向不垂直，会导致锁紧时滑动件出现卡滞，因此建模时需要严格保证各特征的位置公差，侧孔的轴线需与腰型槽的对称中心面重合，偏差控制在0.05mm以内，才能保证装配后的使用顺畅度。
