波顿挤出机滚齿滑轮传动组件结构设计

　　在挤出成型生产线的物料输送与压力建立环节，传动端的滑轮组件直接决定了动力传递的平稳性与长期运行的可靠性，这套滚齿滑轮结构正是针对波顿类挤出机的传动端安装空间做的适配设计，区别于常规光面滑轮，滚齿结构的加入能够有效避免传动带在高速运行下出现打滑偏移的问题，尤其适配小流量高精度挤出工况下的低速大扭矩传动需求。从实际安装边界来看，组件的安装基面为挤出机传动箱的侧装立面，基面预留的两个沉头安装孔位中心距严格匹配现有挤出机箱体的预装孔位，不需要对原有箱体做二次加工即可完成替换安装，组件整体突出安装基面的厚度控制在合理范围内，不会和周边的冷却管路、喂料机构产生运动干涉，输入端的扁位轴头直接匹配挤出机驱动端的输出轴套，装配时不需要额外加工转接件，

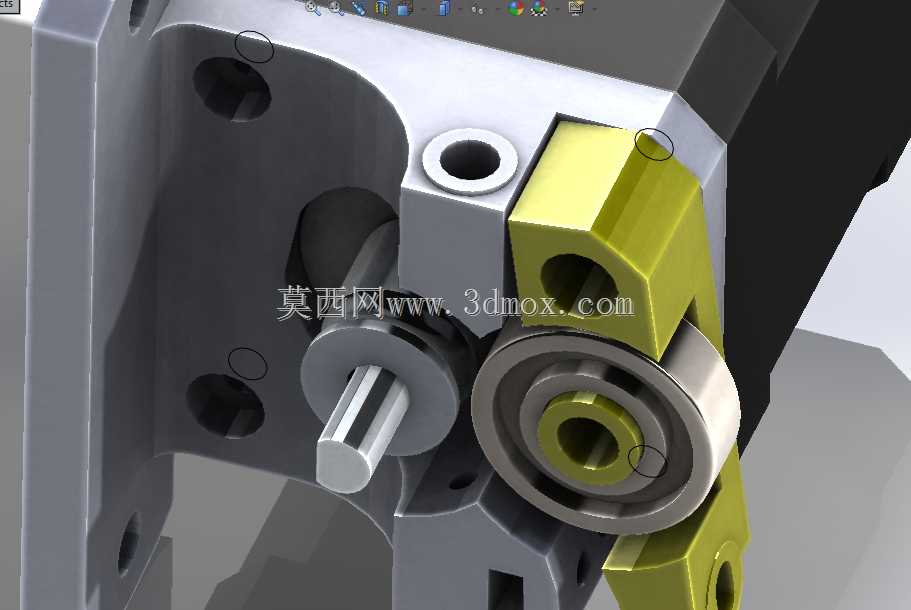

　　能够大幅缩短现场装配的调整周期。设计过程中优先考虑了传动副的受力特性，滚齿滑轮的轮齿齿形做了修缘处理，能够降低传动带啮合过程中的冲击载荷，轮体内部集成的双轴承支撑结构，将滑轮的径向跳动量控制在极小的公差范围内，避免挤出过程中因为传动端跳动导致的出料压力波动，这一点对于精密线材、薄壁管材的挤出成型尤为关键，出料压力的稳定直接决定了制品截面尺寸的一致性。滑轮两侧的黄色压块为锁紧定位结构，采用斜面压紧的方式固定轴承外圈，既能够限制轴承在运行过程中的轴向窜动，又不会对轴承外圈施加过大的预紧力导致轴承温升过快，压块上预留的光孔直接对应安装基面上的螺纹孔，采用内六角螺钉锁紧即可完成固定，日常维护时只需要拆下两个螺钉即可完成轴承的更换，

　　不需要整体拆卸传动组件，能够大幅降低设备停机维护的时间成本。从功能特性来看，这套滚齿滑轮组件不仅承担动力传递的作用，轮体侧面的定位台阶还能够对传动带起到轴向限位的作用，不需要额外加装挡带轮，简化了传动端的整体结构，组件的所有棱角位置都做了倒角处理，避免装配过程中划伤操作人员或者损坏传动带表面，安装基面的贴合面做了平面度公差要求，能够保证装配后轴承孔的轴线与驱动轴轴线的同轴度，避免因为安装偏差导致的轴承偏磨问题。在实际应用场景中，这类滚齿滑轮组件除了适配挤出机传动端，也可以用在其他需要同步带传动的轻工机械设备上，只要安装孔位与轴头尺寸匹配即可直接替换使用，设计时充分考虑了通用互换性，所有配合尺寸都采用行业通用的公差标准，

　　不需要定制特殊规格的标准件，轴承、紧固件都可以直接采购市面上的通用型号，降低了备件采购的成本与周期。结构设计过程中没有采用一体化的轮体与轴结构，而是将轴与轮体做了分体设计，当轮齿出现磨损时只需要更换滑轮轮体即可，不需要连同轴与轴承一起更换，进一步降低了后期的维护成本，轴的材质选用调质处理的中碳钢，能够承受长期的交变载荷作用，滑轮轮体采用高强度铝合金材质，在保证结构强度的前提下降低了组件的整体重量，减少了驱动端的转动惯量，让设备启停过程更加平稳，不会因为转动惯量过大导致驱动电机出现过载的问题。
