可补偿偏移的花键连接万向联轴器结构

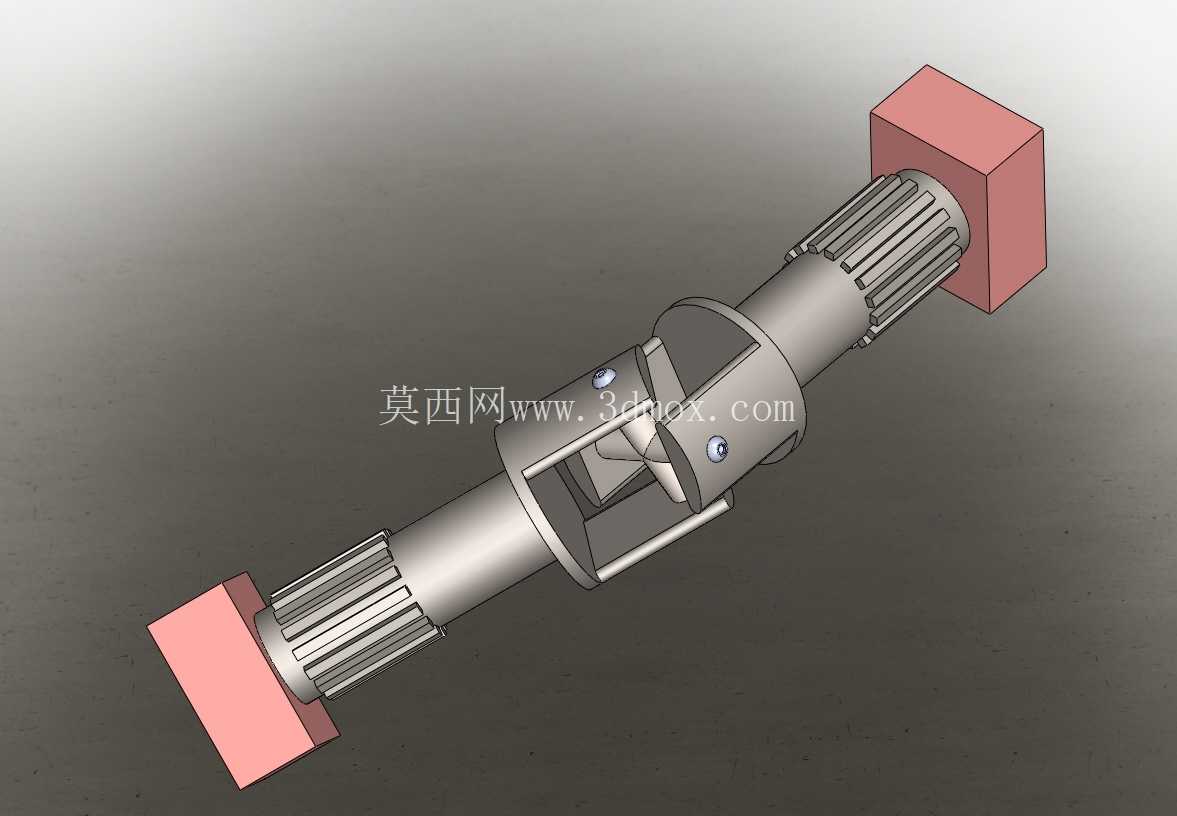

　　在跨轴系动力传递场景中，两轴存在安装同轴度偏差、运行中受载产生径向或角向偏移是极为常见的工况，这类偏移如果直接通过刚性轴连接传递，会在轴系内部产生极大的附加弯矩，轻则造成轴承异常磨损、密封件提前失效，重则引发轴段疲劳断裂、传动卡滞等严重故障，万向联轴器正是为解决这类偏移补偿需求而设计的核心传动部件。这款万向联轴器两端采用外花键连接结构，区别于普通平键连接的万向节，花键齿的多齿啮合特性可以在同等轴径下传递更大的扭矩，同时花键配合段允许轴系在安装时做一定的轴向位置调整，适配不同安装距的设备布局需求。

　　从结构设计来看，中间的十字铰接组件是实现角向偏移补偿的核心，两个铰接副的回转轴线互相垂直且交于一点，能够在两轴夹角不超过设计允许值的范围内，稳定传递旋转运动，不会出现运动卡滞或传动比波动过大的问题，铰接位置的定位销结构做了防脱设计，避免高速运转时铰接组件松脱引发安全事故。两端的连接块做了方形定位面设计，安装时可以直接卡入对应设备的方形安装槽内，不需要额外加工复杂的定位止口，降低了配对安装面的加工难度，方形配合面相比圆形配合面还能提供更好的周向防转性能，避免大扭矩传递时连接位置出现打滑磨损。

　　在实际选型应用时，需要先确认两端花键的模数、齿数以及配合长度，确保和待连接的轴端花键参数完全匹配，否则会出现装配干涉或者配合间隙过大的问题；其次要核算设备运行时的最大传递扭矩，确保该万向节的额定扭矩覆盖设备峰值扭矩的1.5倍以上，避免过载造成铰接部件变形或花键齿崩断。安装过程中要注意控制两轴的实际夹角，不要超过该结构允许的最大偏角，偏角过大会造成铰接部件的磨损速率急剧上升，同时传动效率也会明显下降，长期大偏角运行还会引发明显的传动振动，影响整套设备的运行稳定性。日常维护层面，铰接位置需要定期补充润滑脂，减少回转副的摩擦磨损，花键配合段也要做防锈处理，避免长期静置后锈死造成后续拆卸困难。

　　这类带花键连接的万向节常应用在机床进给传动系统、农业机械的动力输出轴、小型工程机械的操纵传动链路中，相比带法兰连接的万向节，它的结构更紧凑，径向占用空间更小，适合安装空间局促、不需要频繁拆卸维护的传动位置。设计建模过程中，需要重点校验铰接组件的运动干涉情况，确保在最大允许偏角下，铰接叉的内壁不会和中间十字轴发生碰撞，同时花键齿的建模要严格遵循对应的花键标准参数，齿形误差过大会直接影响实际装配的配合精度，两端方形定位块的对称度公差也要控制在合理范围内，避免安装后出现轴系偏摆超差的问题。
