发电机驱动端法兰连接壳体结构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:477342
  • 发电机驱动端法兰连接壳体结构
  • 发电机驱动端法兰连接壳体结构
  • 发电机驱动端法兰连接壳体结构
  • 发电机驱动端法兰连接壳体结构
  • 发电机驱动端法兰连接壳体结构
  • 发电机驱动端法兰连接壳体结构
  • 发电机驱动端法兰连接壳体结构
  • 发电机驱动端法兰连接壳体结构

  在分布式发电、工业备用电源、小型动力机组的动力传输链路里,驱动壳体是衔接动力输入侧与发电机本体的核心承载构件,这类构件的设计合理性直接决定整套机组的运行同轴度、振动抑制水平与长期密封可靠性。日常现场运维中能发现,不少机组的早期故障都源于驱动壳体的安装定位偏差、结构刚度不足,导致轴承偏磨、密封件过早失效,甚至出现连接螺栓疲劳断裂的问题,因此这类壳体的结构设计从来不是简单的围合罩壳,而是要兼顾承载、定位、密封、装配多维度需求的核心结构件。

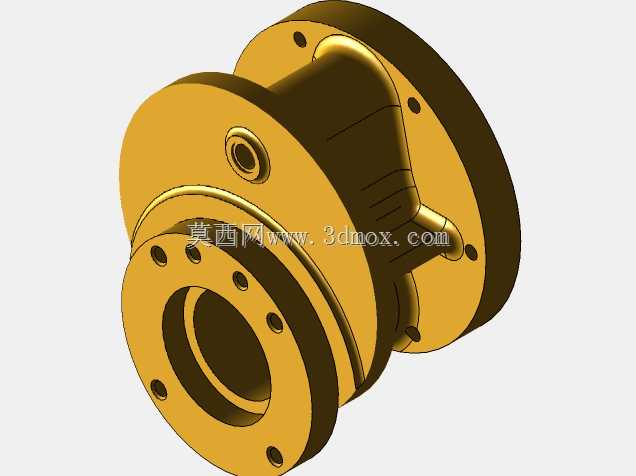

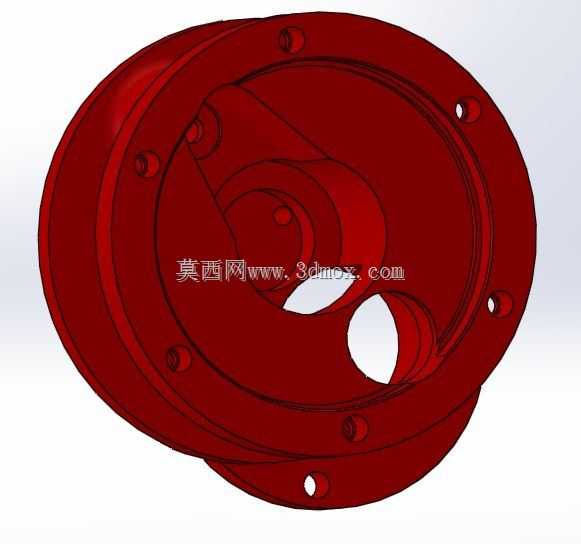

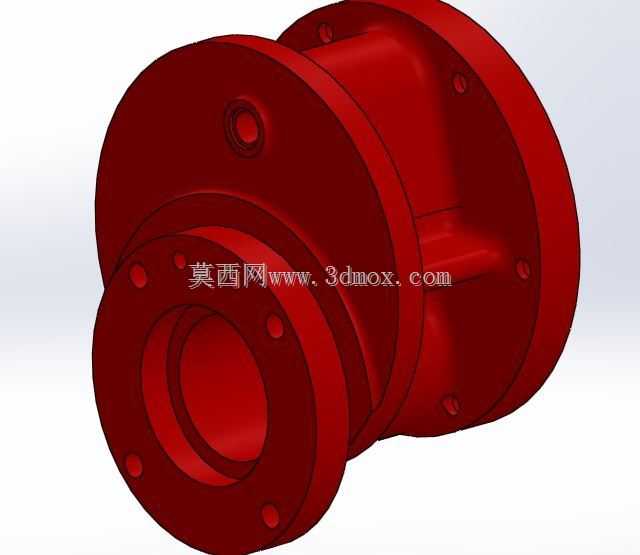

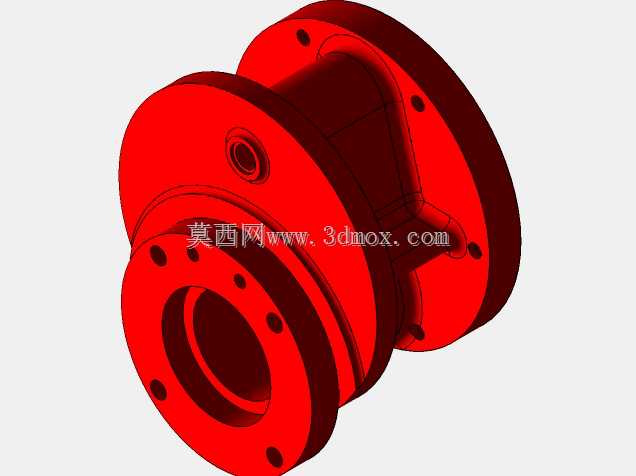

  从结构形态来看,该壳体采用双侧法兰对接的整体式铸造成型方案,两端的法兰盘分别对应动力输入端的连接基座与发电机定子端的安装止口,法兰端面上均匀分布的螺栓孔采用等节距圆周排布,孔位公差严格匹配对接部件的安装基准,确保装配后两端的回转中心同轴度控制在机械传动要求的允差范围内,避免动力传输过程中出现附加径向载荷。壳体中段的筒身部分做了等壁厚设计,同时在筒身与法兰衔接的位置设置了过渡加强筋,既能够控制整体铸件的重量,避免不必要的材料冗余,又能保证壳体在承受传动扭矩、径向载荷时的结构刚度,减少运行过程中的结构形变。筒身侧壁预留的工艺孔,一方面用于装配过程中观察内部联轴器、轴承的对位情况,另一方面也可作为后期运维时加注润滑脂、检查密封状态的操作窗口,不用完全拆解壳体就能完成常规维护作业,大幅降低现场运维的工作量。

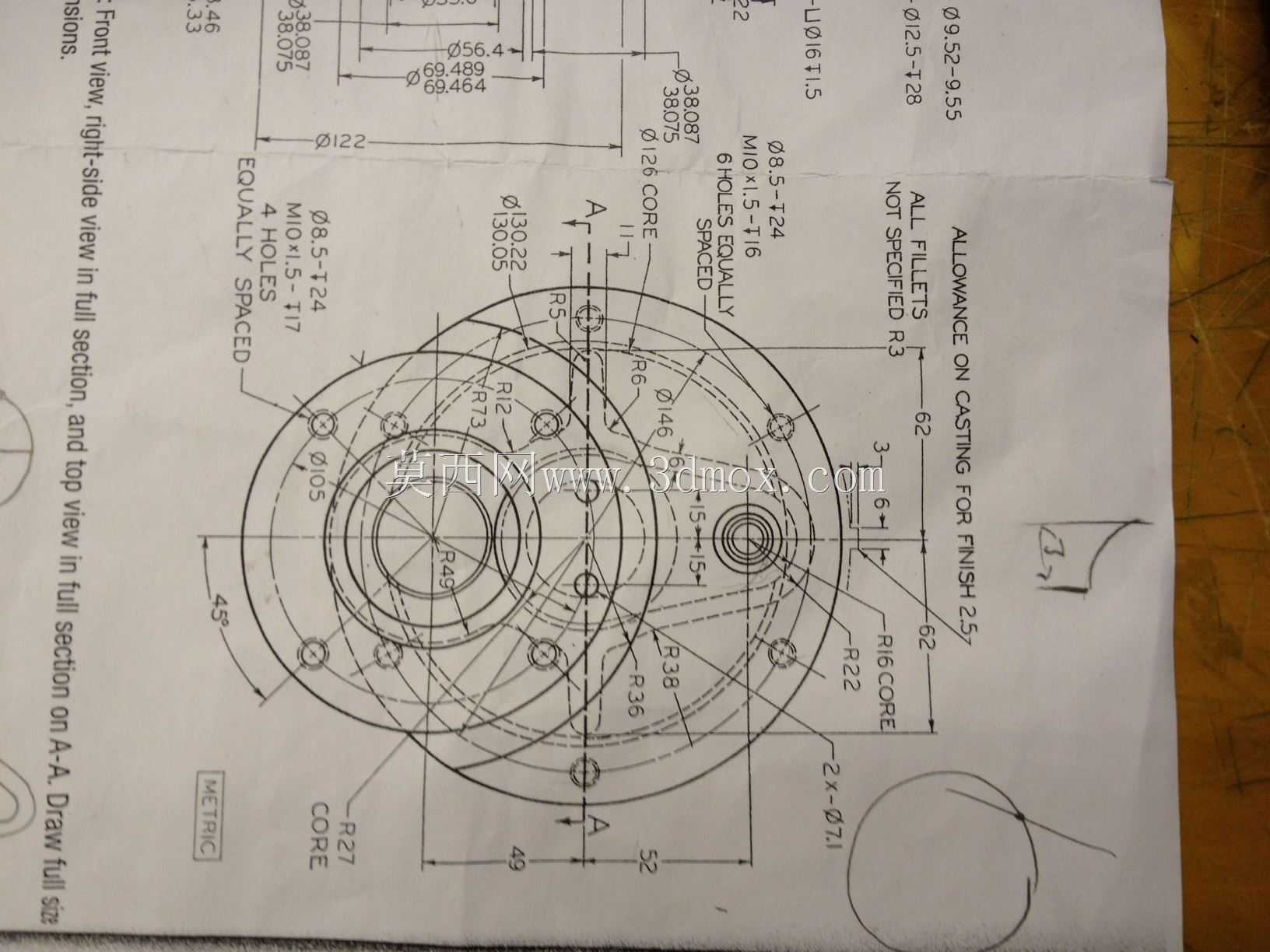

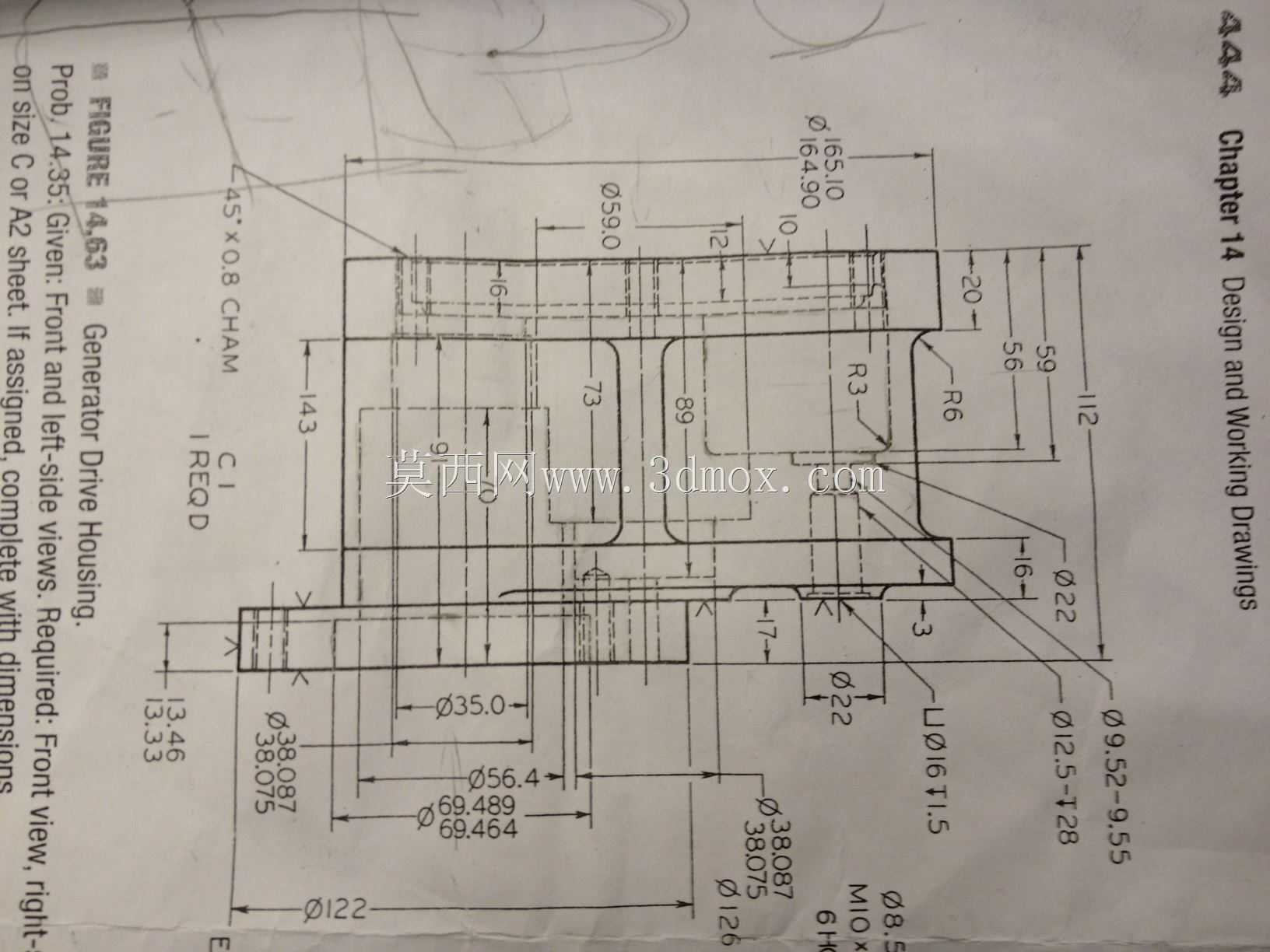

  设计这类壳体时,首先要明确两端对接部件的安装边界尺寸,包括法兰止口的配合公差、螺栓孔的分布圆直径与孔径、端面的粗糙度要求,这些参数直接决定了壳体能否实现无应力装配。其次要核算壳体的内部空腔尺寸,确保内部容纳的联轴器、传动轴、密封组件有足够的运动空间,不会在运行过程中与壳体内壁发生剐蹭,同时还要预留合适的密封件安装槽位,保证壳体结合面的防尘、防漏油性能,避免外部粉尘、水汽进入传动腔,也防止内部润滑脂渗漏污染周边部件。另外,壳体的壁厚设计要结合铸造工艺要求,避免出现壁厚突变导致的铸件缩孔、砂眼缺陷,同时要做必要的去应力处理,减少加工完成后的结构变形,保证长期使用过程中的尺寸稳定性。

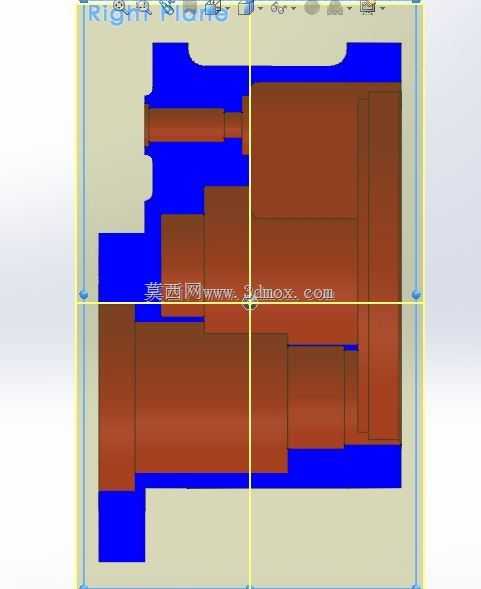

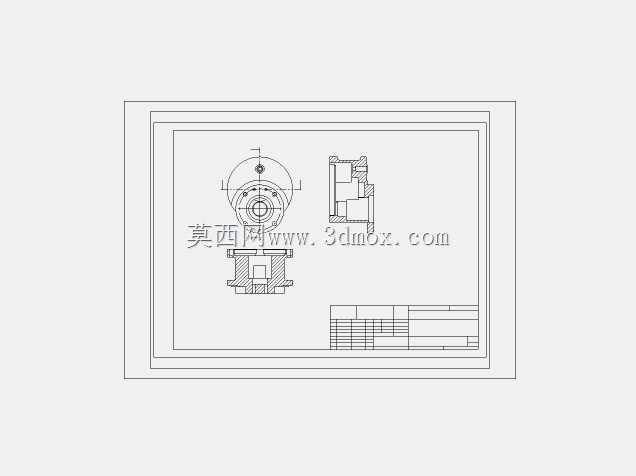

  从实际应用场景来看,这类驱动壳体不仅适配常规的陆用固定发电机组,在移动电站、船用辅助发电机组、工程车辆配套发电单元中也有广泛应用,不同应用场景下对壳体的表面处理、密封等级会有差异化要求,但核心的连接定位、承载防护功能是一致的。在进行三维建模过程中,需要重点关注法兰端面的基准同轴度约束、螺栓孔的阵列参数准确性、加强筋的过渡圆角处理,这些细节直接影响后续工程图输出、数控加工以及铸件开模的可行性,若建模时忽略了工艺圆角、拔模斜度这类铸造工艺要求,后续生产环节很容易出现脱模困难、应力集中的问题。实际装配时,要先将壳体与发电机端的止口完全贴合,按对角顺序逐步拧紧连接螺栓,避免单侧压紧导致止口错位,再对接输入端的动力部件,装配完成后需要手动盘车检查转动灵活性,确认无卡滞、无偏心摩擦后再进行整机试运行,运行过程中监测壳体表面的振动幅值与温度,验证结构设计是否满足实际运行的载荷要求。
