两级斜齿传动直列螺旋齿轮减速箱

　　在常规工业传动场景里，很多设备的动力输出端转速往往远高于执行机构的需求转速，同时需要匹配足够的输出扭矩来克服负载阻力，这类减速传动单元的设计合理性，直接决定整套设备的运行稳定性与寿命。这套直列布置的螺旋齿轮传动结构，采用两级斜齿轮组完成动力传递，总传动比设定为27，能够将输入端的高转速平稳降低至目标输出转速，适配多数中低负载、对传动平稳性有要求的输送、轻工加工、小型自动化生产线的动力匹配需求。

　　从实际应用场景来看，这类同轴式斜齿轮减速结构，常被用在布局空间紧凑、输入输出轴需要保持同轴线排布的设备上，比如小型皮带输送机的驱动端、包装生产线的辊道传动、食品加工设备的搅拌机构驱动，相比蜗轮蜗杆减速结构，它的传动效率更高，长期连续运行的温升更低，相比直齿轮减速结构，斜齿轮啮合时的重合度更大，传动过程中的冲击、振动与噪音都能得到有效控制，适合对运行噪音有要求的车间室内作业场景。

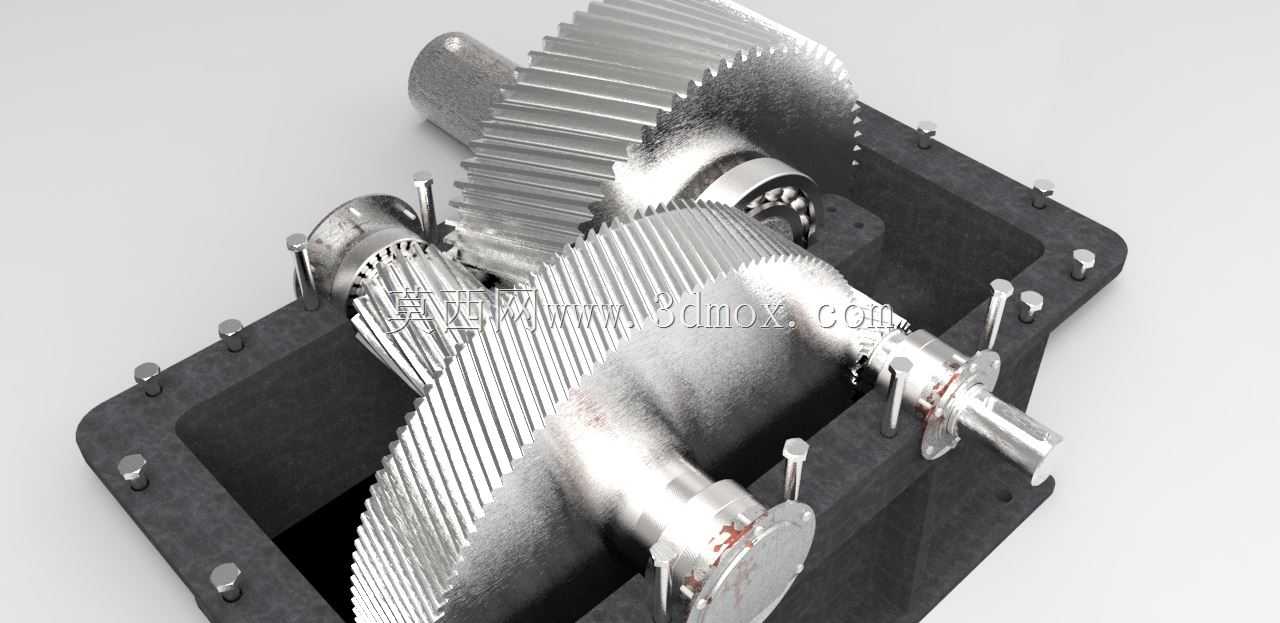

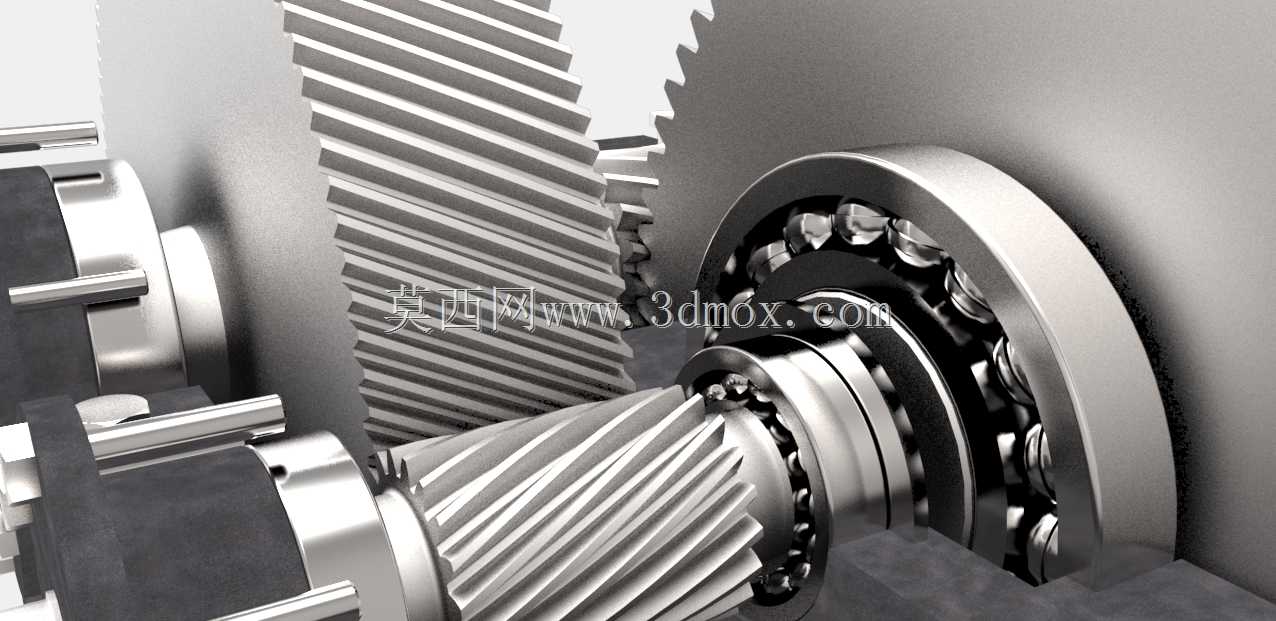

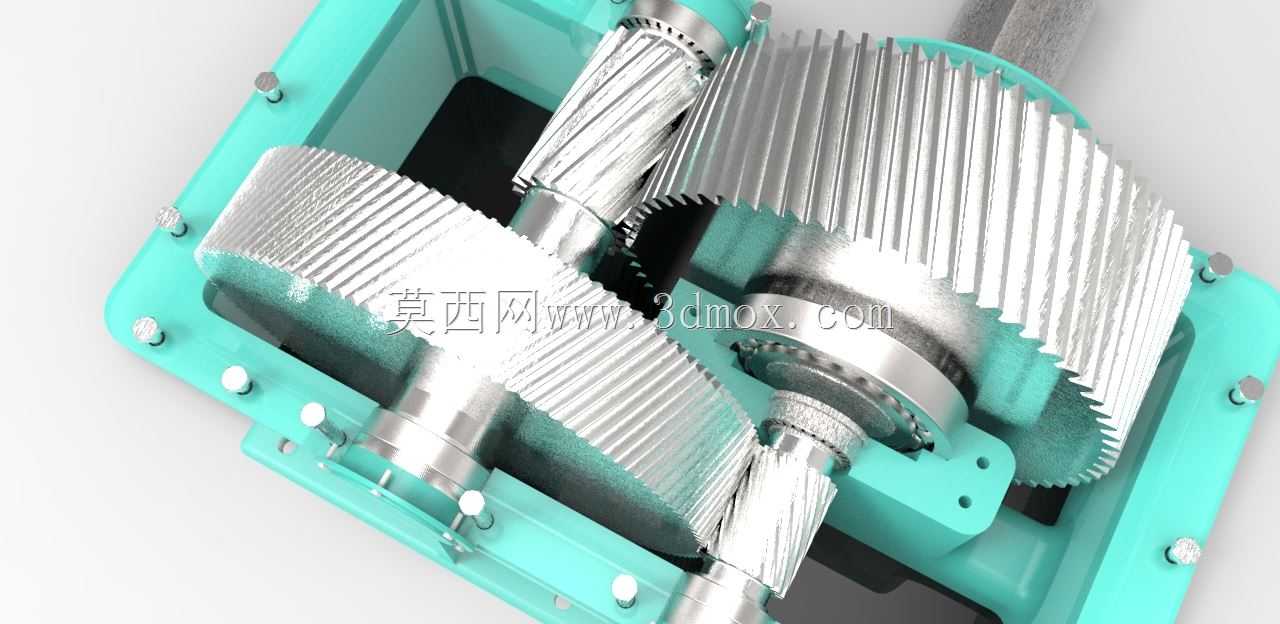

　　结构设计上，这套传动单元采用两级斜齿轮串联布置，第一级为小直径主动斜齿轮与大直径从动斜齿轮啮合，第二级将从动齿轮与下一级主动齿轮做成双联齿轮结构，直接与输出端的大直径斜齿轮啮合，省去了中间轴的额外连接结构，既压缩了整体轴向尺寸，也减少了零件数量，降低了装配累积误差。所有齿轮的支撑均采用深沟球轴承，轴承内圈与轴颈过盈配合，外圈与箱体轴承孔过渡配合，能够同时承受径向载荷与少量轴向载荷，匹配斜齿轮传动时产生的轴向分力，不需要额外加装推力轴承，简化了箱体的加工工序。

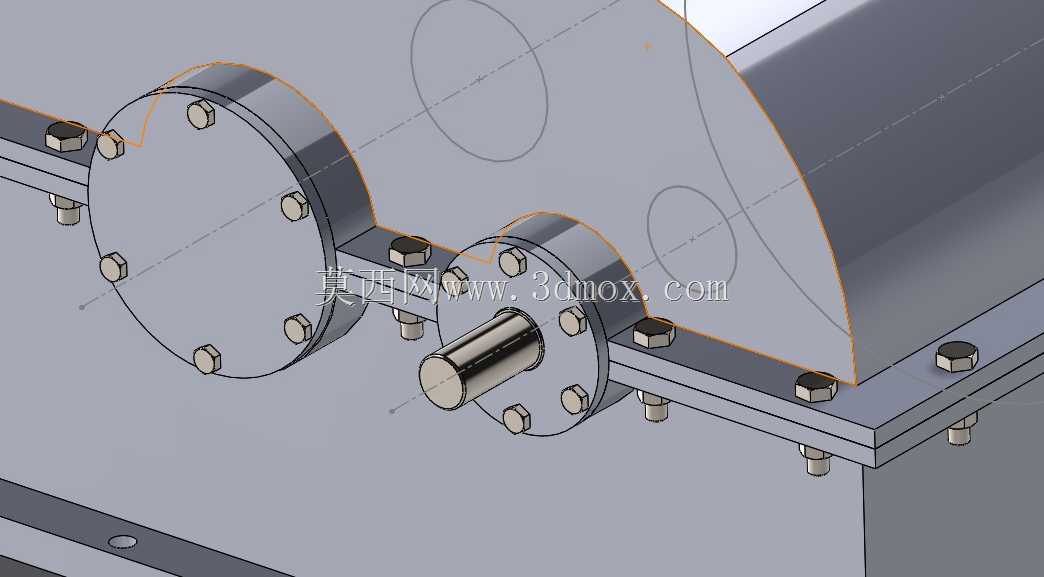

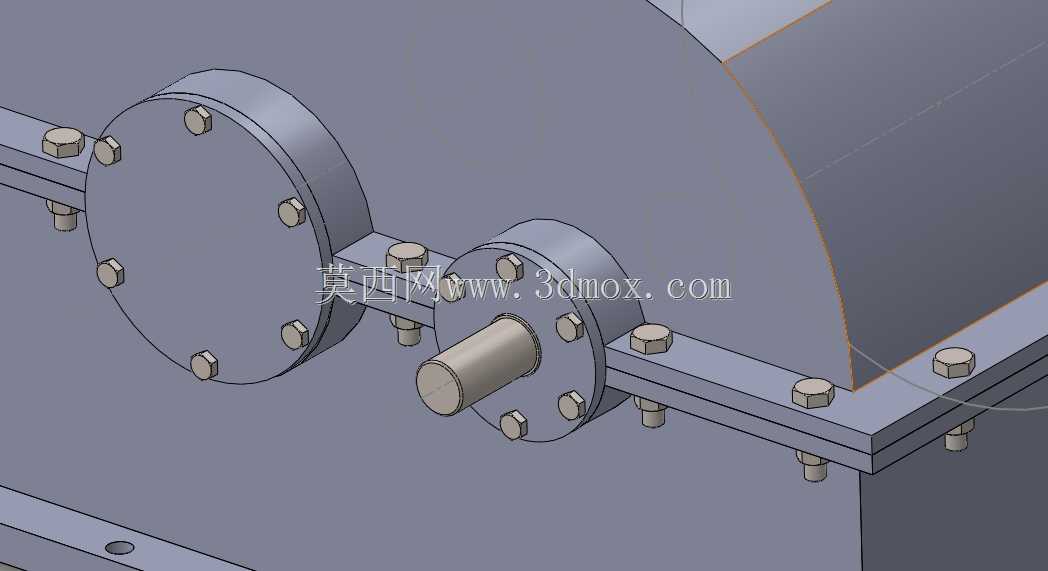

　　设计过程中需要重点考量几个核心边界：首先是齿轮的螺旋角选取，螺旋角过大会导致轴向分力过大，加重轴承的轴向负载，加速轴承磨损，螺旋角过小则无法发挥斜齿轮传动平稳的优势，这套结构的螺旋角选取在常规工业齿轮的常用区间，兼顾传动平稳性与轴承负载合理性。其次是安装边界，同轴式布置的结构使得输入轴与输出轴处于同一轴线上，安装时不需要额外调整轴的平行度，只需要保证箱体安装面的平面度符合要求，输入轴与动力源的同轴度误差控制在允许范围内，输出轴与负载端的连接采用刚性联轴器时，同轴度误差需要控制在0.05mm以内，采用弹性联轴器时可适当放宽误差范围，但也要避免偏心带来的附加振动。

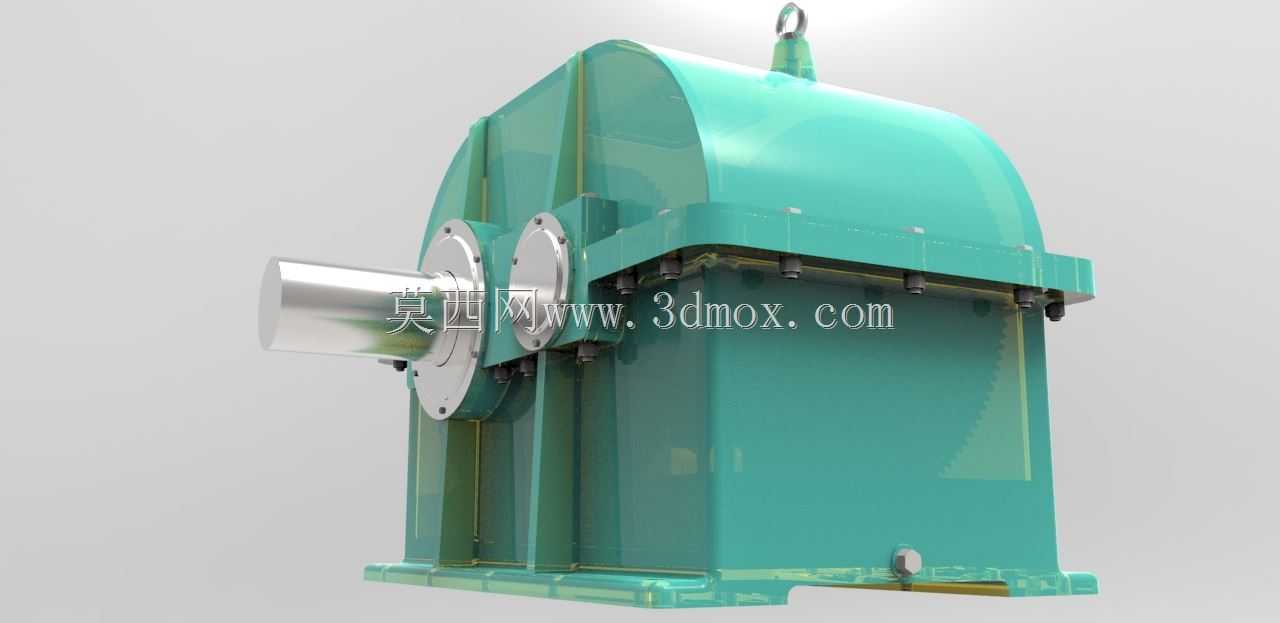

　　从外形尺寸来看，这类两级同轴减速结构的径向尺寸与同功率的单级齿轮箱接近，轴向尺寸比平行轴布置的两级齿轮箱更小，适合安装空间轴向受限、径向有一定余量的设备布局。齿轮的润滑采用浸油润滑方式，箱体内加注适量工业齿轮油，运行时齿轮转动带起的润滑油能够覆盖啮合齿面与轴承位置，不需要额外加装润滑管路，日常维护只需要定期检查油位、更换润滑油即可，维护成本较低。

　　实际选型匹配时，需要注意输入端的最高转速不能超过齿轮的线速度允许值，斜齿轮的圆周速度控制在合理区间内，避免高速下齿轮啮合产生的动载荷过大，导致齿面点蚀或者断齿失效。同时输出端的额定扭矩要留有足够的安全系数，针对有冲击负载的应用场景，比如破碎机给料、冲压设备送料这类工况，需要在额定扭矩的基础上乘以1.5到2倍的安全系数，避免瞬时冲击载荷打坏轮齿。装配过程中，需要保证双联齿轮的轴向定位准确，两级齿轮的啮合侧隙调整到合理范围，侧隙过大会导致传动回程误差大，反向传动时产生冲击，侧隙过小则会导致齿轮运转卡滞，运行时温升过高，甚至出现齿面胶合的失效形式。

　　箱体的加工精度直接影响整套传动结构的运行状态，轴承孔的同轴度、孔与安装基准面的平行度都需要符合形位公差要求，装配完成后需要手动盘动输入轴，检查整轴转动是否顺畅，无卡滞、异响，空载试运行时的温升不能超过标准允许值，运行噪音控制在工业设备的合理区间内，才能满足长期稳定运行的要求。
