汽车化油器主体结构三维设计作品

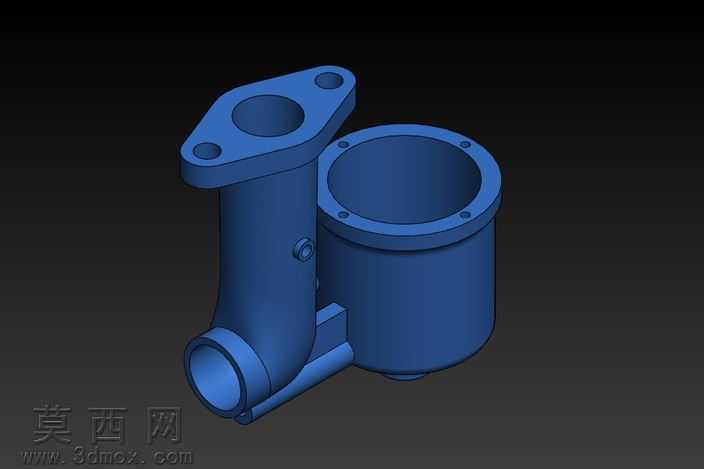

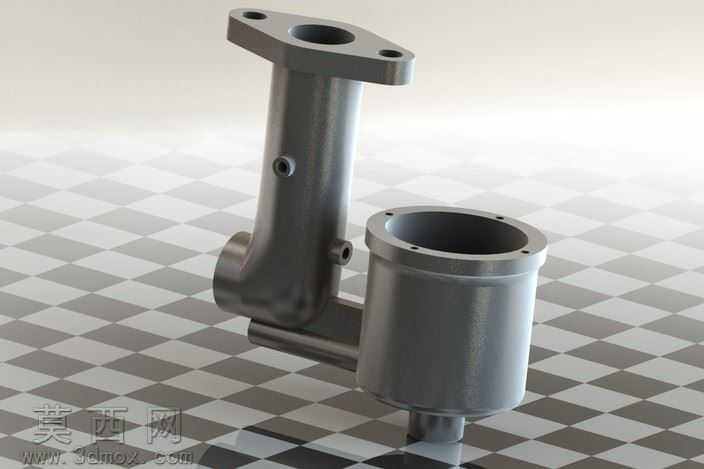

本作品为汽车化油器主体结构的三维建模成果，建模过程依托专业三维设计软件完成，整体采用自底向上与自顶向下结合的建模思路，先对化油器主体的功能分区进行拆解，分别完成进气连接段、混合腔体、燃油连通通道三个核心模块的结构搭建，再通过布尔运算完成整体结构的合并与细节修整。建模阶段严格遵循机械零件设计的尺寸规范，对法兰安装面的孔位、管路接口的同轴度、腔体壁厚的均匀性都做了精准约束，法兰端的两个安装孔采用拉伸切除配合倒角特征完成，孔位间距与安装面的平面度公差控制在合理范围内，保证后续装配环节的适配性。材质渲染阶段，为模型赋予了压铸铝合金的材质属性，调整了金属材质的粗糙度、反射率与环境光遮蔽参数，还原了化油器壳体经压铸成型后的亚光金属质感，同时对腔体内部的流通面、安装孔的加工面做了差异化的材质微调，区分出铸造毛坯面与机加工面的视觉差异。结构设计上，进气连接段采用弯管构型，兼顾进气气流的顺畅性与整车安装空间的适配要求，管路上预留的传感器安装孔做了凸台加厚处理，避免安装时出现壳体开裂问题；下部的浮子室腔体采用圆筒式构型，腔体边缘的安装凸缘均匀布置了密封安装孔，保证与浮子室盖装配后的密封性能，连接进气段与浮子室的过渡通道做了圆弧过渡处理，减少燃油混合气流动时的阻力。渲染环节采用了工作室常用的三点布光方案，搭配棋盘格地面环境，清晰呈现出模型的外轮廓特征、曲面过渡细节与各部位的结构连接关系，所有特征的建模历史保留完整，可根据不同排量发动机的适配需求，对管路直径、腔体容积、安装孔位等参数进行快速调整，适配后续的结构优化与仿真分析需求。
