十字轴式万向联轴器三维结构设计

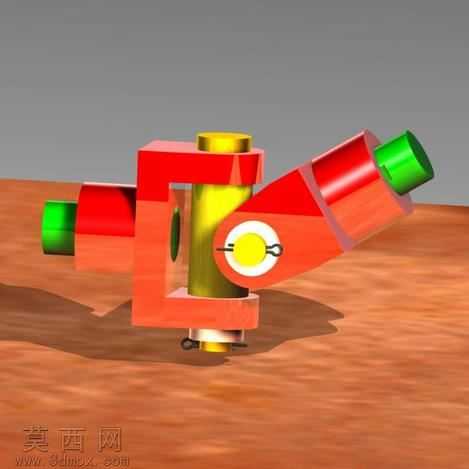

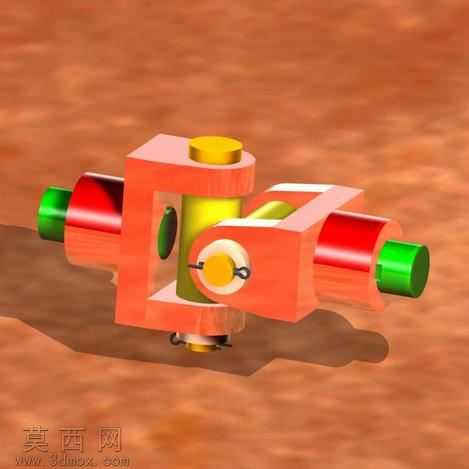

本作品为十字轴式万向联轴器的三维建模设计成果，建模阶段采用Pro/Engineer完成全参数化特征构建，首先拆分整体结构为主动轴叉、十字轴本体、从动轴叉、轴端定位销、铰接衬套五个独立零部件，针对每个零件的装配基准做同轴度、垂直度的参数约束，确保后续装配环节无干涉错位。建模过程中对十字轴的四个轴颈做等径公差约束，轴叉的铰接孔与轴颈采用间隙配合参数设置，同时还原了轴端开口销的防松定位结构，完整复刻实际产品的装配逻辑。材质与渲染环节，针对不同零部件匹配对应工业材质属性：轴叉主体采用调质合金钢材质，赋予金属哑光红漆的表面质感，十字轴主体采用渗碳淬火钢材，赋予亮面金属黄的材质表现，轴端连接段做发黑处理的深绿金属质感，铰接部位的开口销采用镀锌亮面金属材质，地面场景采用粗糙磨砂棕褐色材质模拟工作台面，渲染时添加柔和环境漫反射光，投射出自然的软阴影，清晰展现各部件的空间位置与装配关系。结构设计上，该万向联轴器可实现两相交轴之间的动力传递，允许两轴存在一定角度的偏斜，建模时特意将从动轴调整至偏斜工作角度，直观展现其角向补偿的功能特性，各铰接部位保留合理的转动间隙，可直观演示其工作时的相对转动逻辑。设计思路围绕机械传动场景的实际应用需求展开，还原了万向联轴器的核心传动结构，省略非必要的工艺倒角、微小毛刺等细节，突出核心传动部件的结构关系，既保证模型结构的完整性与装配合理性，又通过渲染配色区分不同功能部件，让观看者可快速识别各零件的功能与装配位置，清晰理解万向联轴器实现变角度动力传递的工作原理。
