库卡KR210R2700工业六轴机械臂结构

　　在汽车整车焊装线的工位布局里，这款六轴机械臂的作业覆盖半径刚好适配2.7米的工位间距，从侧围抓取到焊点定位的全行程中，末端法兰的重复定位偏差能控制在0.06毫米以内，完全满足白车身点焊的精度要求。做产线布局时要注意，底座安装面需要预留直径820毫米的圆形固定区域，地脚螺栓采用M24规格，8个固定孔沿圆周均匀分布，安装面平面度公差要控制在0.2毫米每米，避免底座受力不均导致长期运行后关节轴承偏磨。

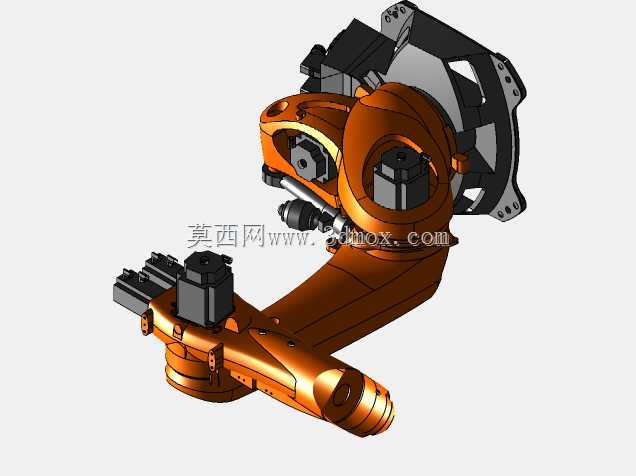

　　从结构设计逻辑来看，大臂采用的是内走线空腔结构，所有伺服电机的动力线、编码器线都从臂体内部穿过，既避免了外部走线在高速回转时被周边工装剐蹭的风险，也减少了管线随关节反复弯折产生的疲劳损耗，在连续三班倒的焊装工位上，管线更换周期能比外走线结构延长40%左右。腰部回转关节采用交叉滚子轴承承载，能同时承受径向力、轴向力和倾覆力矩，当臂体完全伸展到最大半径、末端搭载210公斤额定负载时，底座的倾覆力矩余量仍有35%，不会出现刚性不足导致的末端抖动问题。

　　肘部关节的驱动电机后置在大臂根部，这种配重平衡设计能减少小臂运动时的转动惯量，让小臂在1.8米每秒的最大线速度运行时，启停的加减速时间能缩短0.2秒，对于需要频繁往复运动的搬运、上下料工位来说，这个设计能直接提升单工位的作业节拍。腕部的三个关节采用中空结构设计，末端可以直接穿过焊枪管线或者夹具气路，不需要额外在腕部外侧布置拖链，能缩小末端执行器的整体轮廓尺寸，在进入车身内部焊接时，不容易和舱体内的加强筋产生干涉。

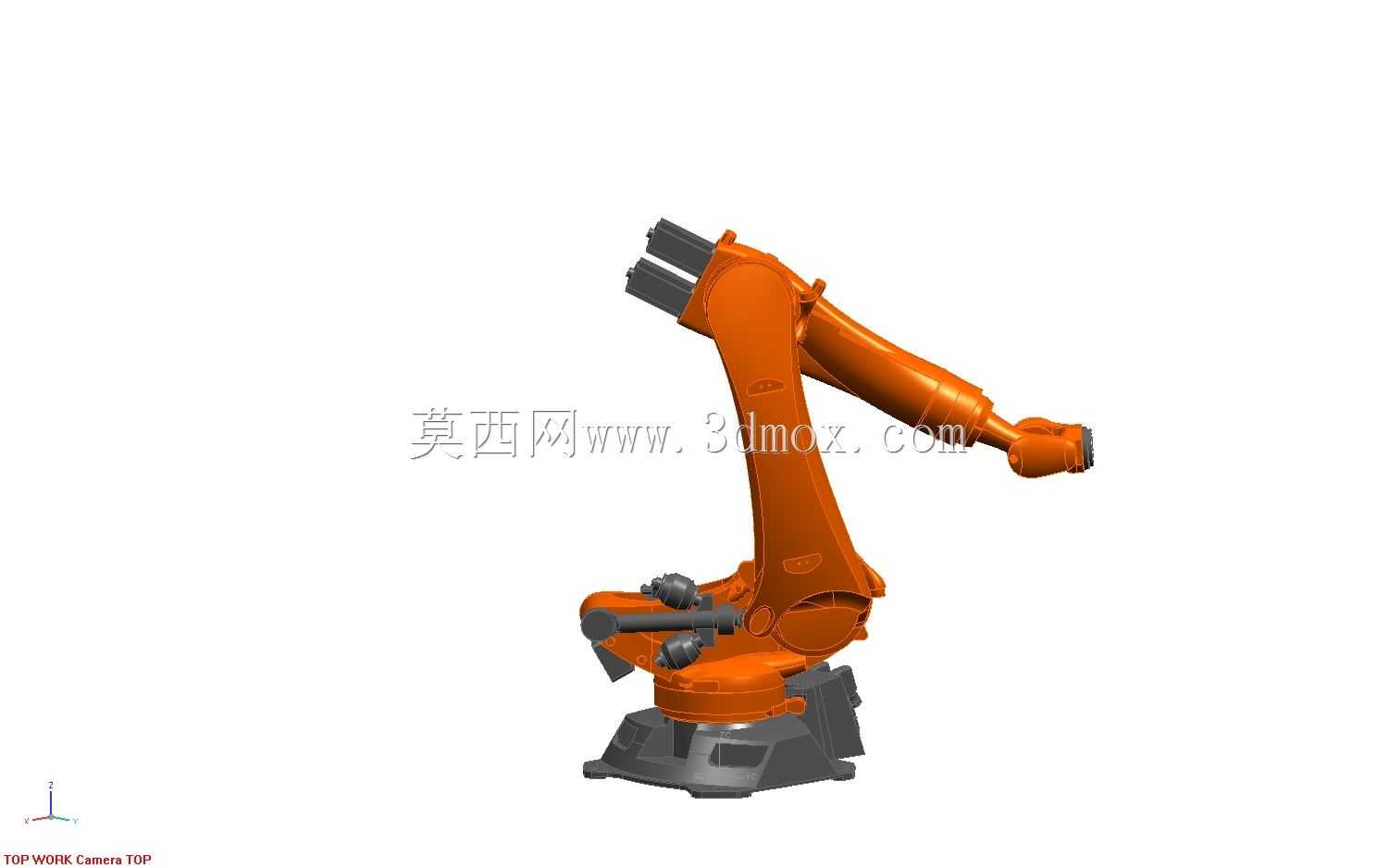

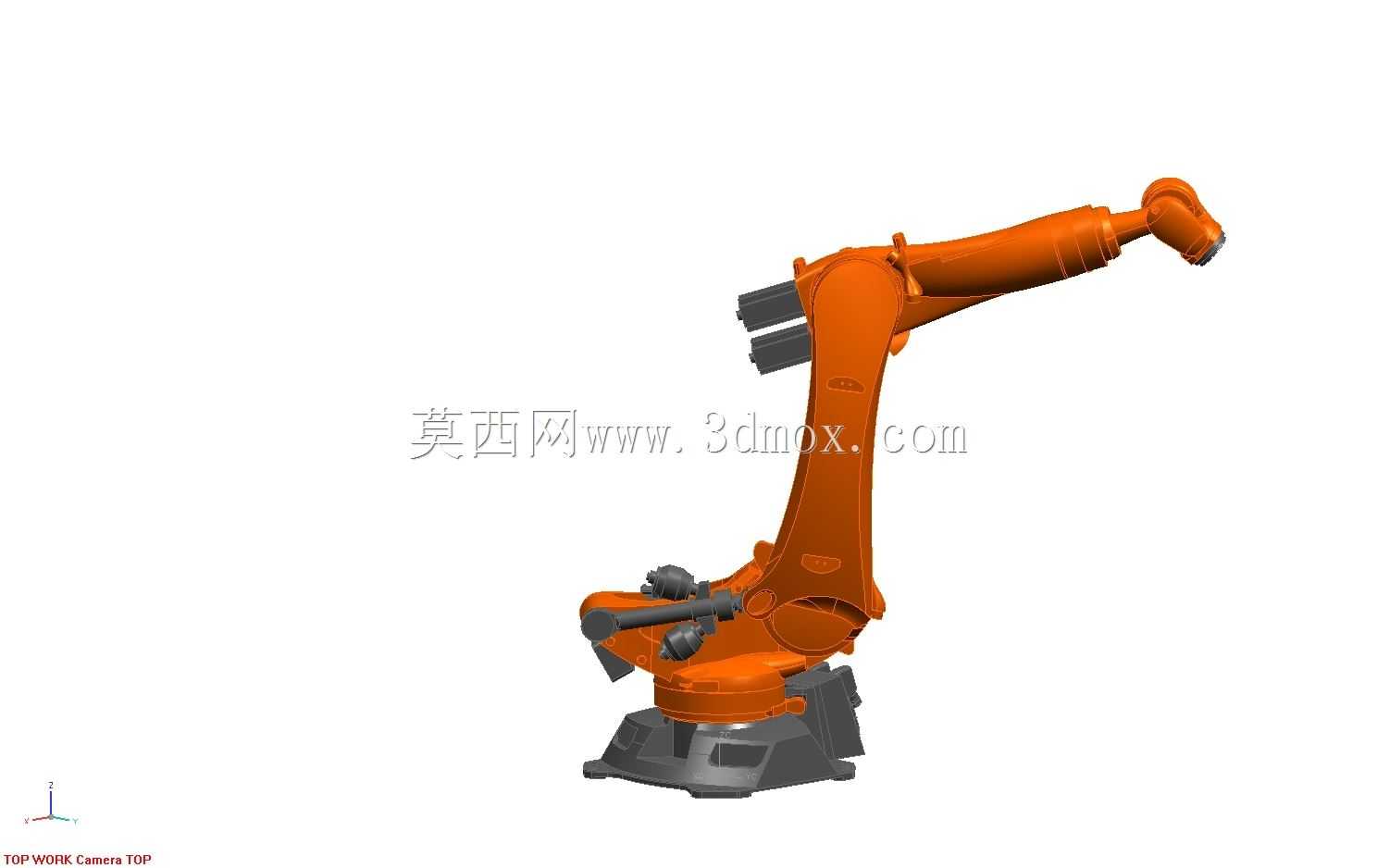

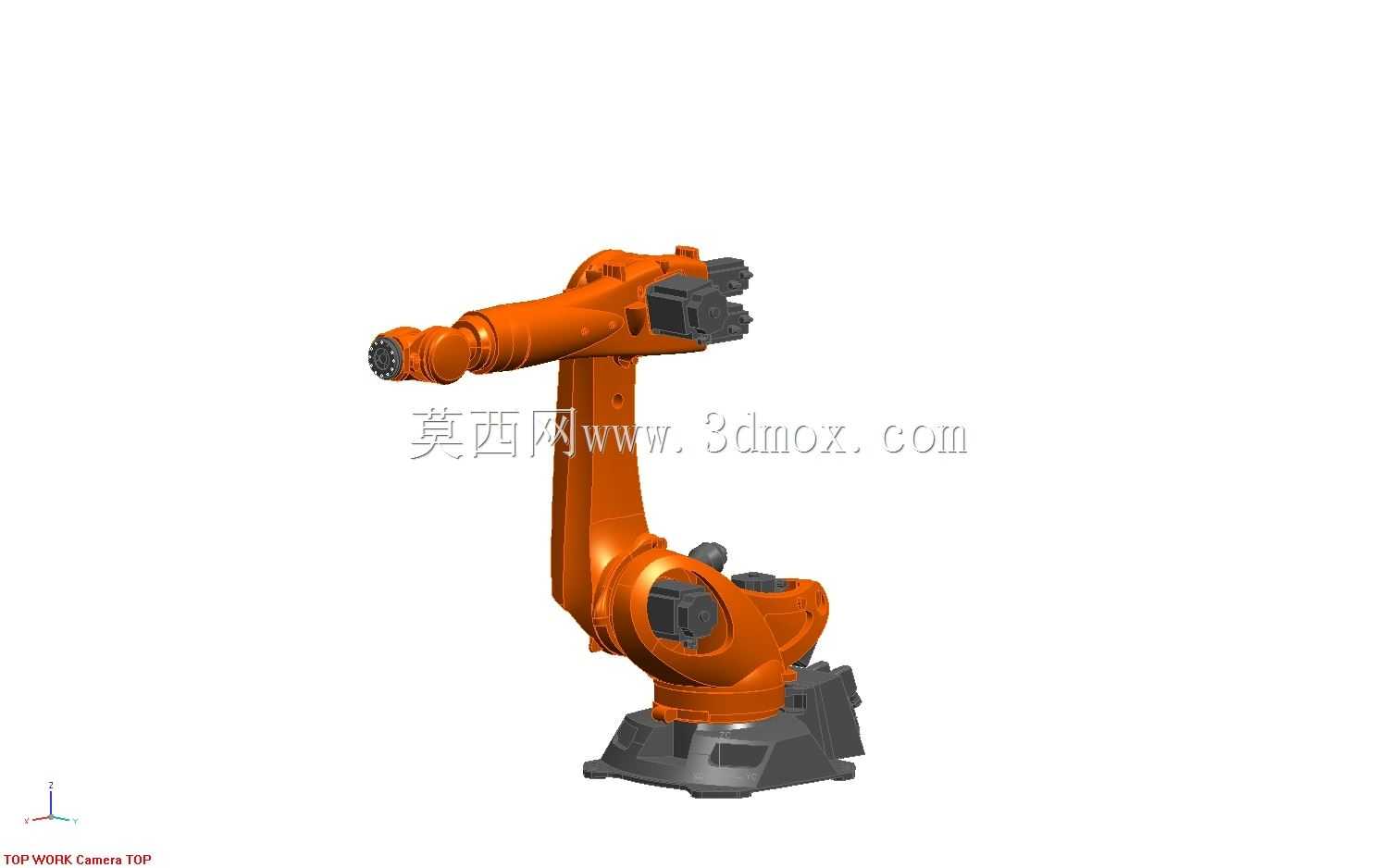

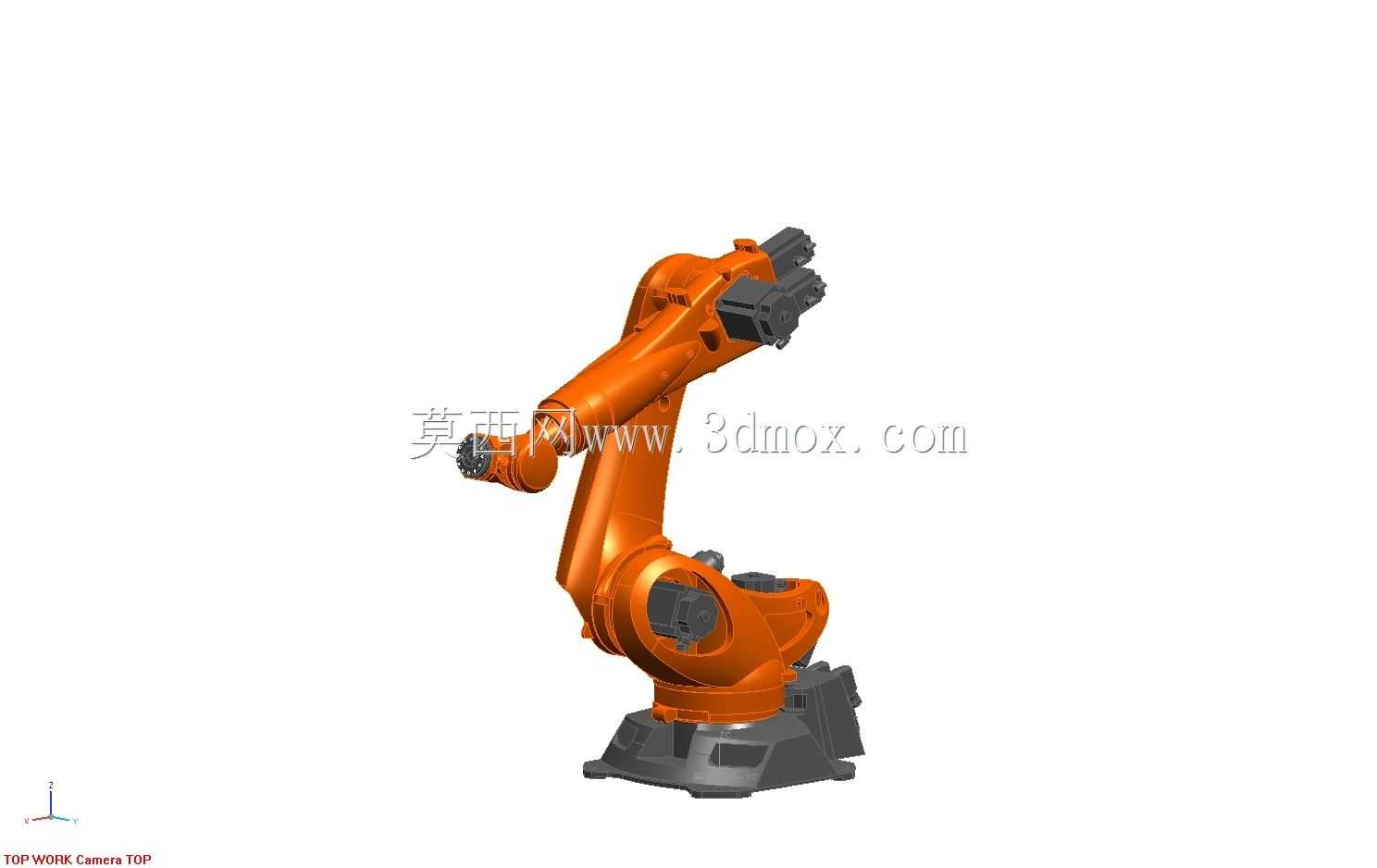

　　做三维建模时，每个关节的运动极限位置都做了实体干涉检查，比如腰部回转角度正负185度，大臂俯仰角度从负120度到正15度，小臂俯仰角度从负80度到正120度，腕部三个轴的回转范围也都按照实际设备的硬限位做了限位块建模，在做产线仿真时，不会出现模型运动角度超出实际设备极限的错误，能直接用于工位的可达性验证。平衡缸采用的是内置弹簧加液压阻尼的结构，在大臂俯仰过程中能抵消臂体和负载的大部分重力矩，降低腰部伺服电机的输出扭矩，长时间运行时电机的温升能控制在40K以内，不需要额外加装外部冷却装置。

　　在冲压线的上下料场景中，这款机械臂可以适配1600吨到4000吨的压机工位间距，末端加装定制的真空吸盘夹具后，能完成板料从拆垛台到压机、压机之间工序传递、成品件下线的全流程作业，运行轨迹可以通过离线编程提前规划，避开压机滑块和模具的运动区域，安全距离能控制在150毫米以上，既保证作业安全，又能压缩工位间的传递时间。在铸造车间的浇铸、取件工位，只需要把臂体的防护等级升级到IP67，就能在高温、多粉尘的环境下稳定运行，腕部加装隔热护套后，可以近距离接触1200度的熔融金属液，完成浇铸包的倾转、铸件从模具中取出的动作，替代人工完成高危工位的作业。

　　做设备安装时，要注意底座下方需要预留200毫米的走线空间，所有的动力电缆、通讯电缆都从底座中心的穿线孔进入，和外部的控制柜连接时，电缆的弯曲半径不能小于电缆直径的10倍，避免信号传输受到干扰。机械臂的控制柜需要布置在距离底座3米以内的区域，柜内的伺服驱动器和控制器之间的通讯线缆长度不能超过5米，否则会出现信号延迟导致的轨迹偏差。日常维护时，各关节的润滑脂更换周期是2万运行小时，腕部关节因为运动频率更高，润滑脂更换周期要缩短到1.2万小时，每次更换润滑脂时要检查关节密封圈的磨损情况，如果发现密封圈有老化开裂的迹象要及时更换，避免润滑脂泄漏或者粉尘进入关节内部损坏轴承和齿轮。

　　在打磨、抛光的应用场景中，末端加装力控传感器后，机械臂能根据工件表面的曲率实时调整末端的接触压力，压力控制精度能达到5牛以内，打磨后的工件表面粗糙度能达到Ra1.6以下，完全满足铸件、五金件的表面处理要求。和传统的专机相比，这款机械臂的柔性更强，只需要更换末端执行器和调用对应的程序，就能适配不同型号工件的加工需求，不需要对设备的机械结构做大规模调整，能大幅缩短多品种小批量生产的换型时间。
