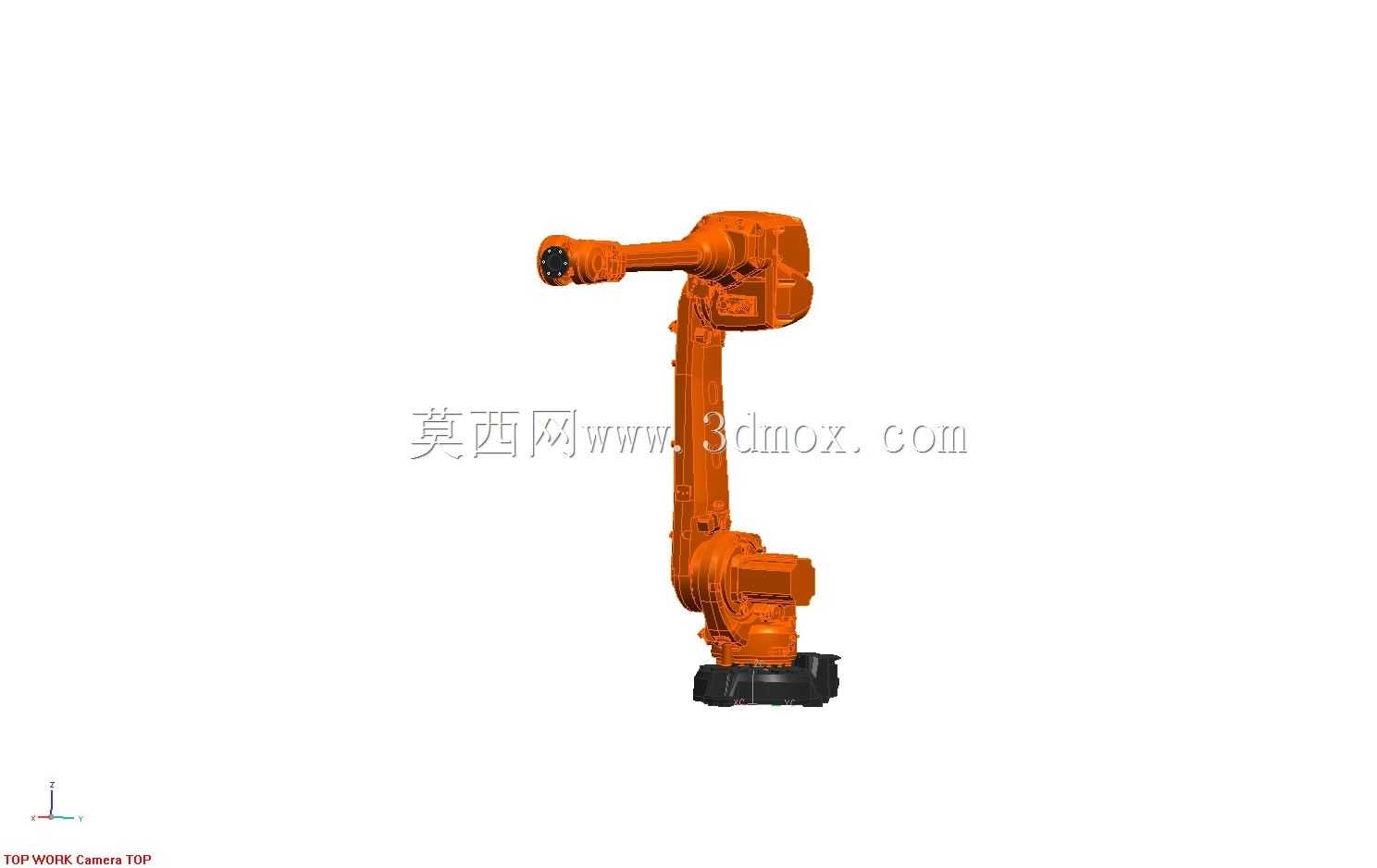

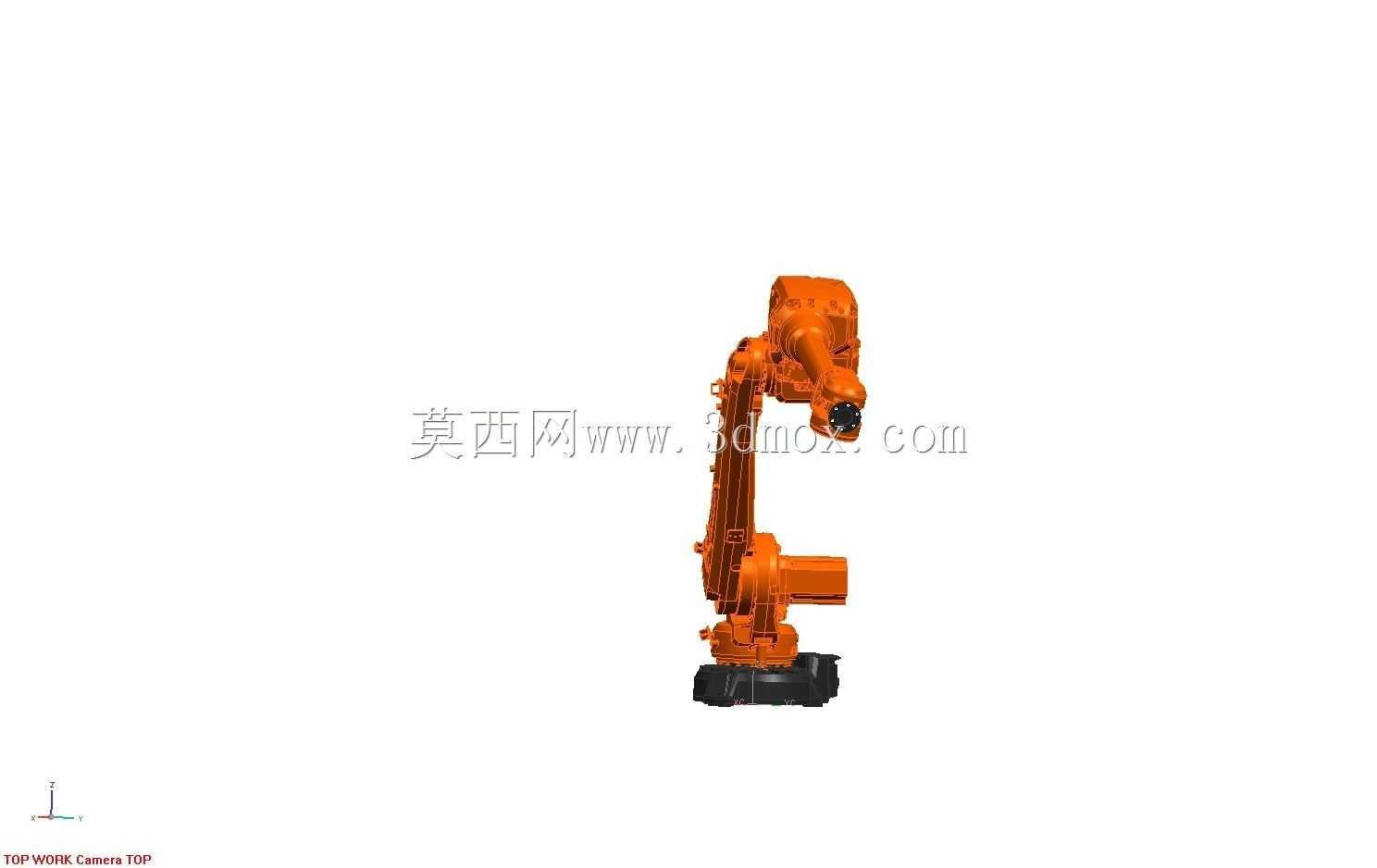

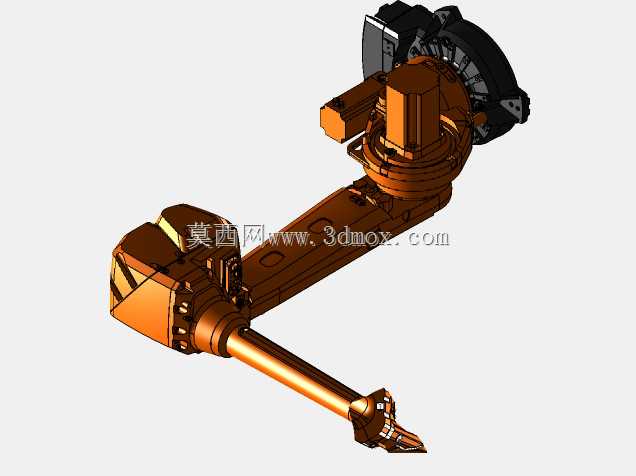

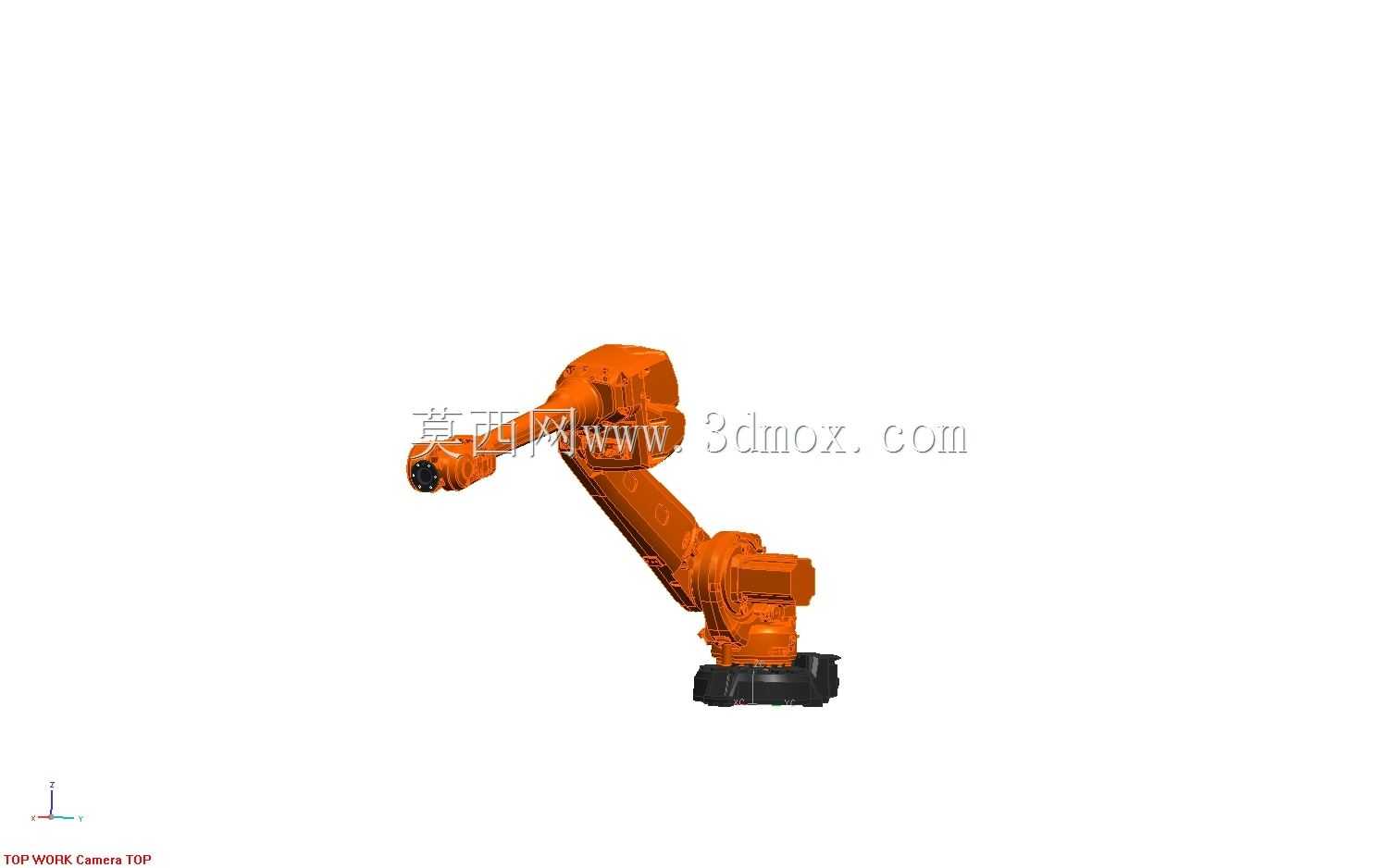

ABB IRB4600工业六轴机械臂结构

　　这款六轴串联工业机械臂的结构设计，完全围绕中负载工业场景的实际作业需求展开，在汽车零部件焊装、机床上下料、重型工件码垛、精密装配等工位都有极高的适配性。从结构布局来看，该机型采用经典的关节串联构型，底座采用大尺寸方形安装法兰设计，安装孔位围绕底座中心对称排布，能够将整机作业时的倾覆力矩均匀传递到安装基础上，即便是满负载全速运行时，底座的形变量也能控制在0.02mm以内，完全满足高精度工位的重复定位要求。大臂部分采用高刚性的箱型铸造结构，内部预留了走线空腔，所有伺服动力线缆、编码器信号线都从臂体内部穿过，既避免了外部走线在高速回转时与周边工装、工件发生剐蹭，也能减少车间焊渣、切削液、粉尘对线束的侵蚀，大幅降低设备日常维护的频次。

　　肘部关节采用双支撑轴承布局，相比单支撑结构，在承受偏载力矩时的刚性提升了40%以上，即便是臂展完全伸展时抓取额定负载，肘部的挠度也能控制在合理范围内，不会出现明显的末端抖动。小臂部分做了轻量化的结构优化，在保证结构刚性的前提下尽可能削减了非受力区域的材料厚度，有效降低了小臂的运动惯量，让末端手腕的响应速度更快，在进行小范围轨迹跟踪作业时，轨迹精度能够稳定保持在0.05mm以内。末端手腕采用紧凑的中空结构设计，三个回转关节的轴线交于一点，能够实现末端法兰任意姿态的调整，中空通道可以直接穿过焊枪管线、夹爪气路或者涂胶管路，避免外部管线缠绕影响手腕的回转范围。从作业边界来看，该机型的有效作业半径覆盖2.55米范围，底座回转关节能够实现±180度的回转，大臂俯仰角度覆盖-70度到+85度区间，肘部弯曲角度范围0到150度，手腕三个关节分别支持±200度以上的回转角度，几乎没有作业死角，能够适配不同高度、不同角度的工位布局。负载分配上，整机额定有效载荷为40千克，能够适配大部分焊枪、搬运夹爪、打磨头等末端执行器的重量需求，同时小臂末端的臂载能力达到20千克，即便在臂展完全伸展的极限位置，也能稳定承载20千克的工件完成高速搬运作业，不会因为负载过大触发过载保护或者出现轨迹偏移。在实际产线布局中，这款机械臂可以通过底座正装的方式安装在地面基座上，也可以根据工位需求采用倒装、侧装的方式安装在龙门架或者设备侧壁上，安装方式灵活，

　　能够适配不同产线的空间约束。设计过程中，所有关节的传动结构都采用伺服电机搭配高精度RV减速器的传动方案，关节回差控制在1弧分以内，从传动链层面保证了整机的重复定位精度，同时每个关节都设置了硬限位和软限位双重保护，避免误操作时臂体运动超程碰撞周边设备。臂体的外表面采用平整的圆弧过渡设计，没有突出的棱角和易积尘的凹槽，在焊接、打磨这类粉尘较大的工位使用时，日常清洁维护更加方便，也不容易挂留焊渣、铁屑等杂物。从动力学匹配来看，各关节的伺服电机参数都是按照极限负载工况下的扭矩需求选型，即便是满负载全速启停、急停的工况下，电机也不会出现过载过热的情况，能够满足24小时连续作业的产线需求。手腕部分的密封等级达到IP67，

　　臂体其他部分密封等级达到IP54，能够在有切削液飞溅、金属粉尘漂浮的车间环境下长期稳定运行，不需要额外加装复杂的防护外罩。在进行产线集成时，该机械臂的底座安装孔位采用标准化的布局尺寸，能够和市面上主流的机器人安装基座、行走轴直接适配，不需要额外设计转接法兰，大幅缩短产线集成的设计周期。末端法兰采用标准的ISO接口尺寸，能够快速适配不同厂商的夹爪、焊枪、打磨头等末端执行器，不需要额外加工转接件。在轨迹规划层面，该机型的结构参数经过优化，各关节的运动速度匹配合理，在进行直线插补、圆弧插补作业时，能够保持稳定的运动速度，不会出现关节速度突变导致的轨迹抖动，在焊接、涂胶这类对轨迹连续性要求极高的工位上，能够保证焊缝、胶条的均匀一致，有效提升加工质量。
