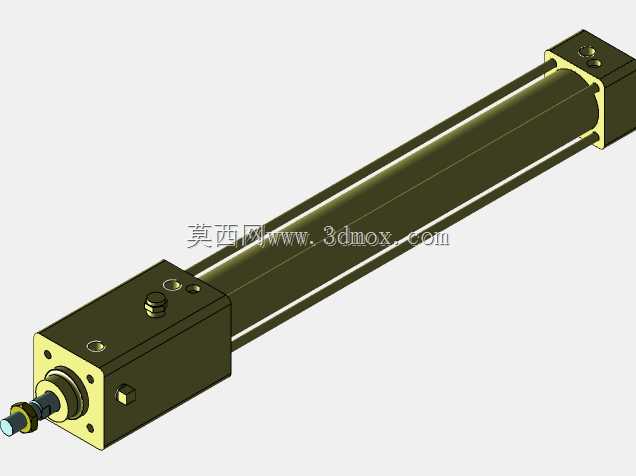

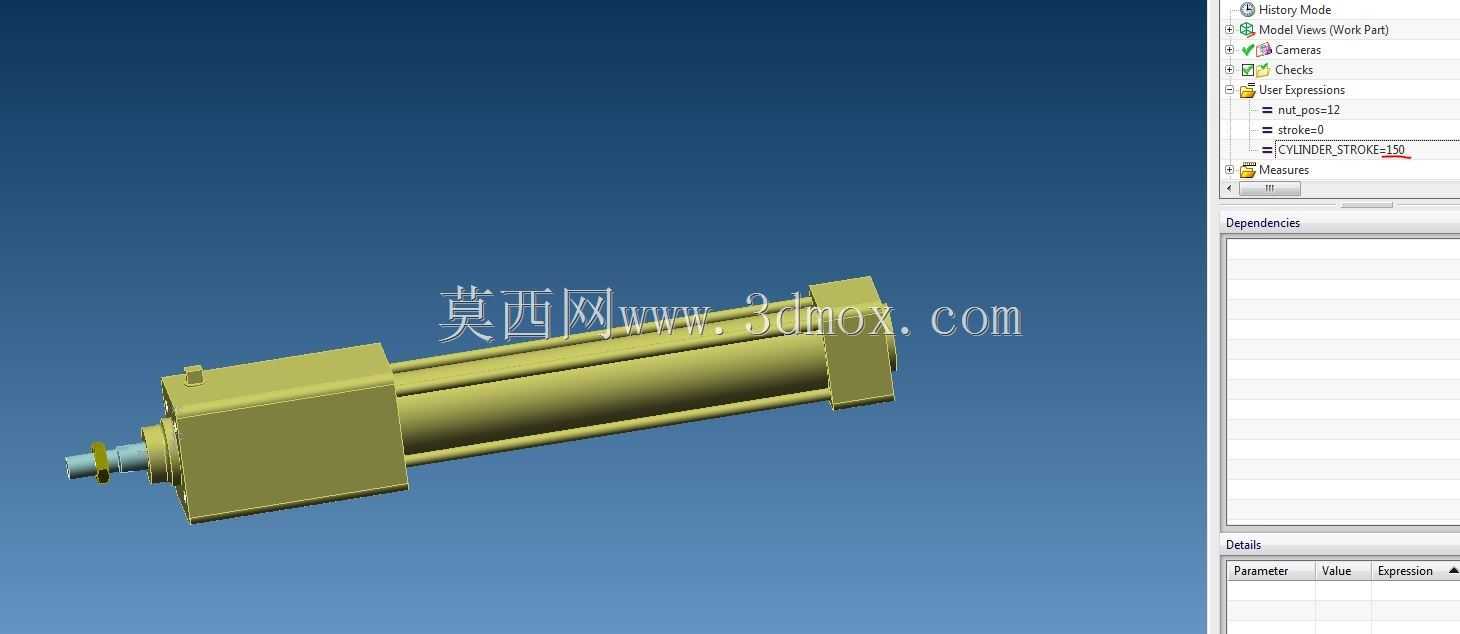

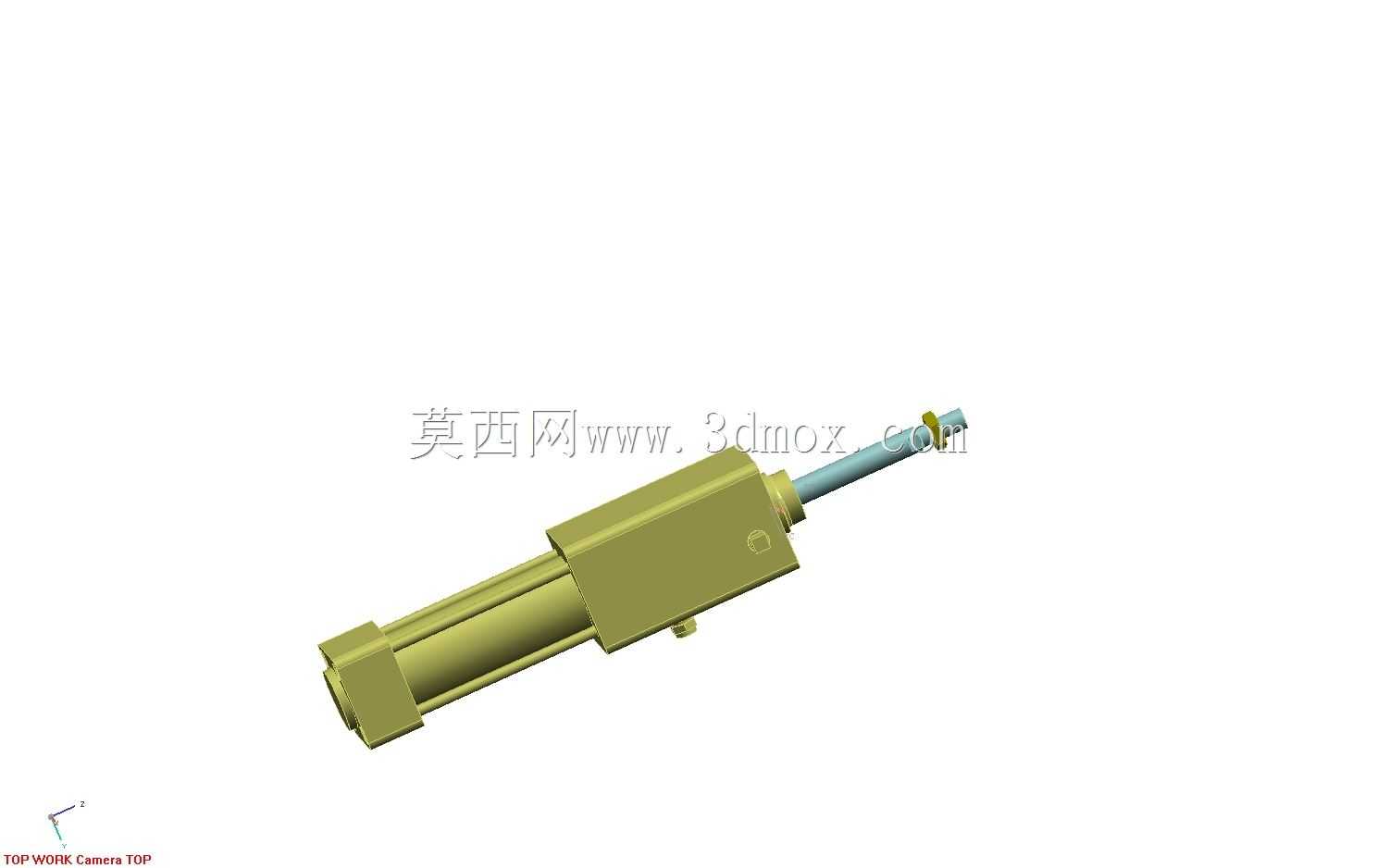

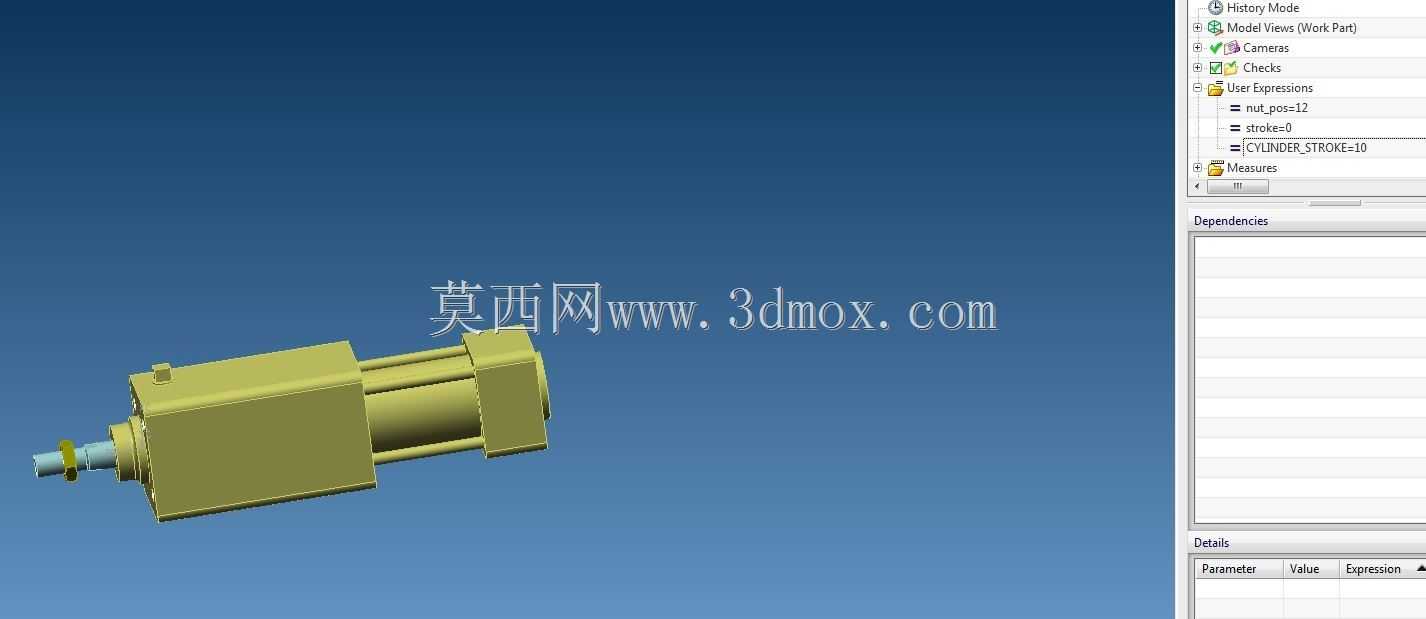

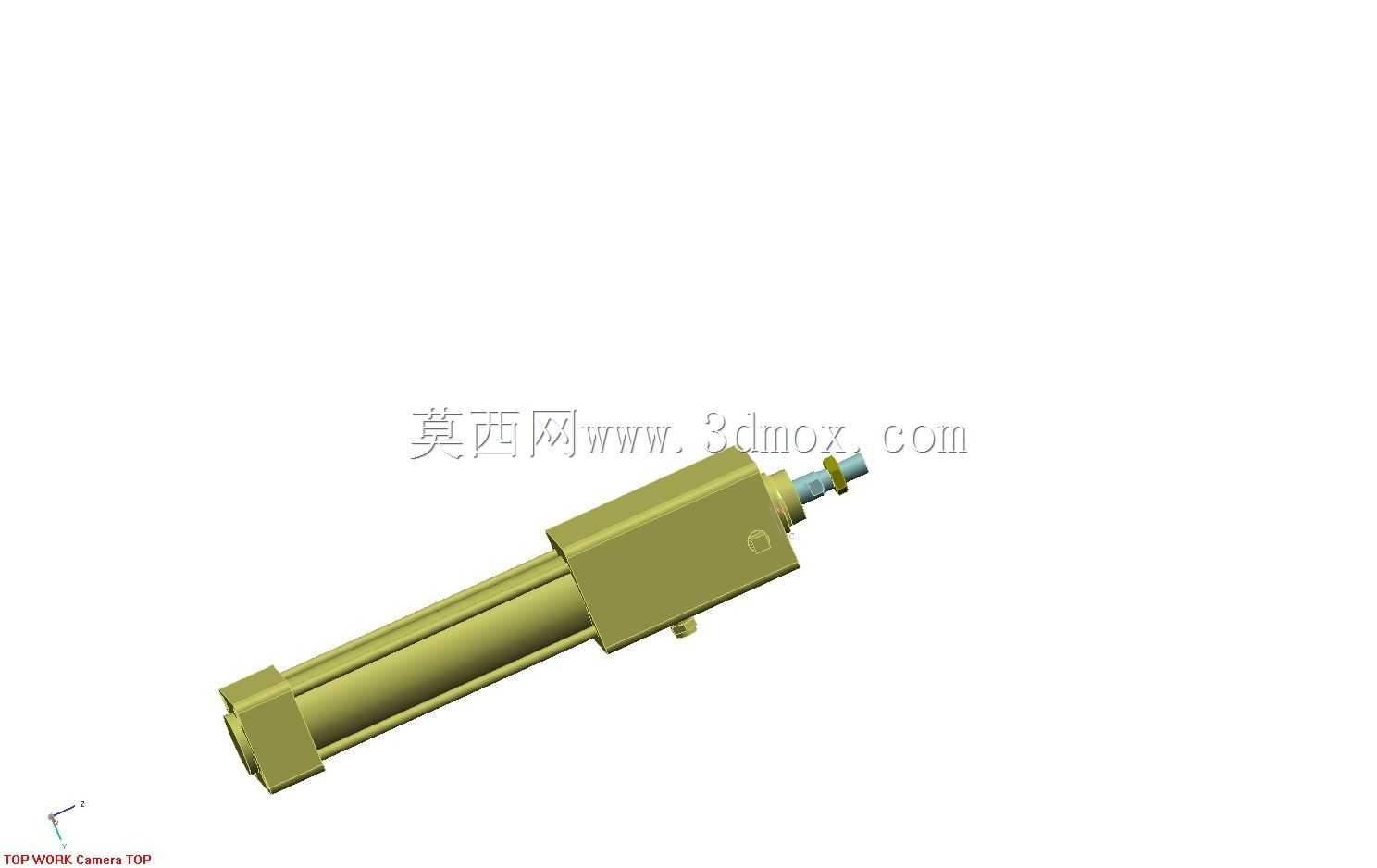

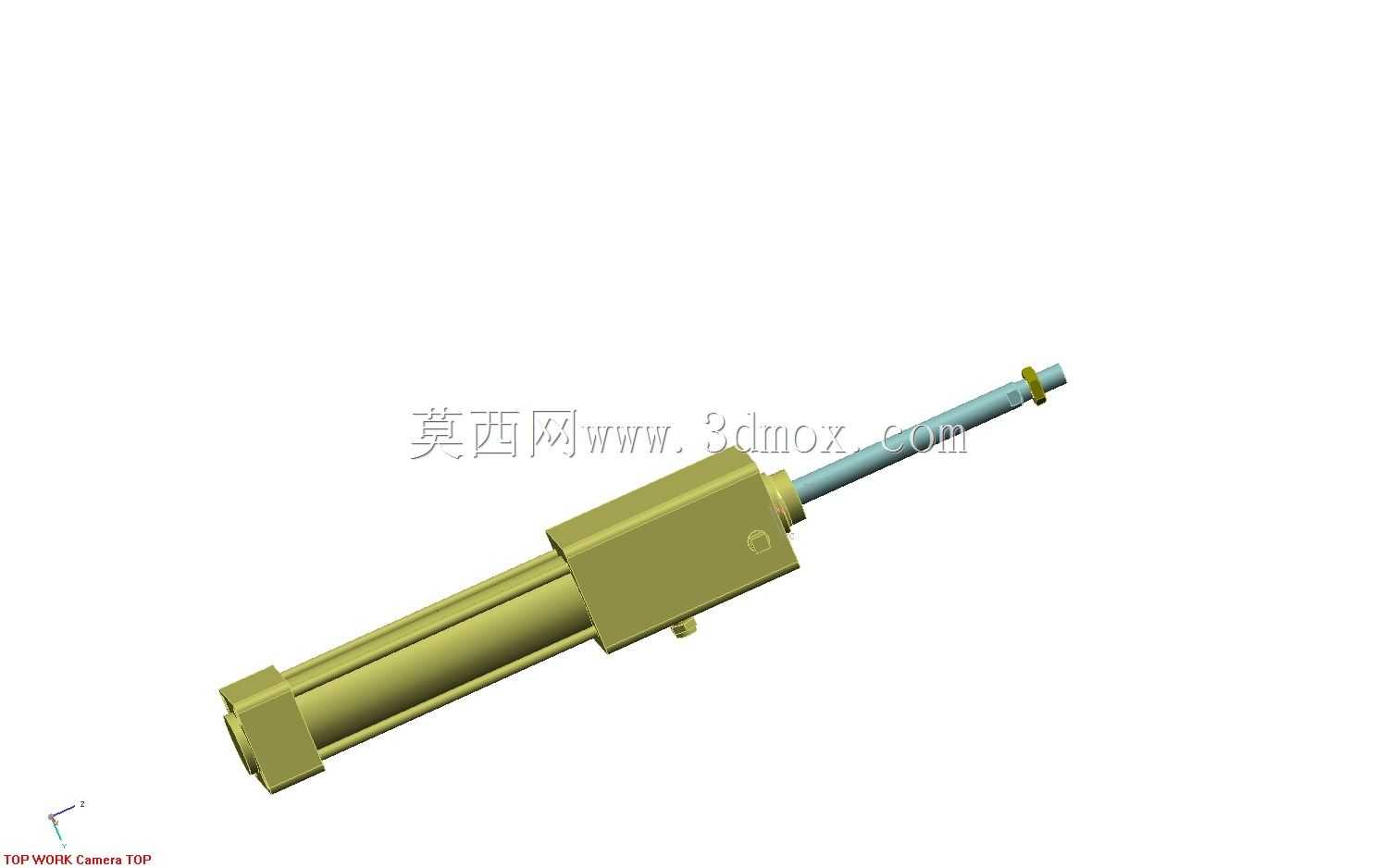

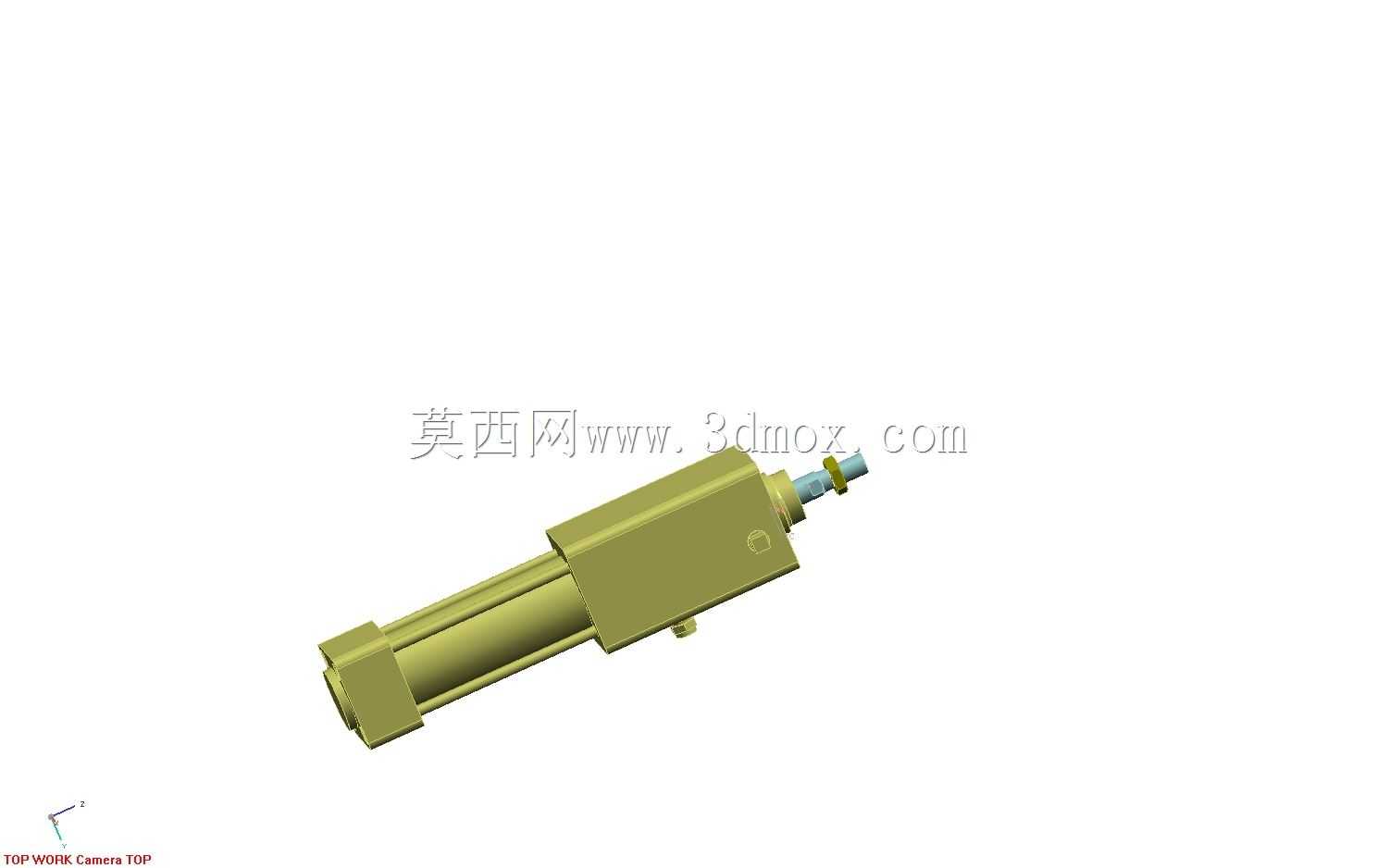

SMC型C95系列标准拉杆气缸三维结构

这款气缸是气动系统里最常用的直线执行部件，在各类自动化生产线、工装夹具、物料搬运设备里都有极广泛的应用，不管是电子制造行业的工件推料定位、包装机械的压合动作，还是轻工设备的工位切换、通用机械的直线往复驱动，都能看到这类气缸的身影。它的核心作用是把压缩空气的压力能转化为直线方向的机械动能，带动负载完成推、拉、压、顶、举升等各类直线动作，相比液压驱动它更清洁、响应速度更快、维护成本更低，相比电动执行器它结构更简单、成本更低、过载保护能力更强，非常适合工厂里常规的中低负载直线驱动场景。这款C95系列气缸属于ISO标准的拉杆式气缸，整体采用方形端盖搭配四根拉杆锁紧缸筒的经典结构，缸筒做了硬质阳极氧化处理，内壁粗糙度极低，能有效降低活塞运动的摩擦阻力，同时提升耐磨性能，延长整体使用寿命。活塞上搭配了双向耐磨密封圈，既保证了腔室的密封性能，避免压缩空气泄漏影响输出力，又能减少长期往复运动的磨损，活塞和活塞杆之间做了同轴度优化，避免运动过程中出现卡滞、爬行的问题。活塞杆表面做了镀硬铬处理，硬度高、防锈性能好，能适应车间里多粉尘、少量切削液飞溅的复杂工况，前端盖内置了导向套和防尘圈，既能给活塞杆提供稳定的径向支撑，保证运动的直线度，又能阻挡外界的粉尘、碎屑进入缸筒内部，保护密封件和缸筒内壁。设计这款模型的时候，完全遵循了实物的安装尺寸边界，缸体的外形轮廓、两端的安装孔位间距、活塞杆的伸出端直径、气口的螺纹规格和位置都和实物保持一致，不管是用来做设备的布局干涉检查，还是做安装板的配套设计，都能直接匹配实际的安装需求，不需要再额外核对尺寸。它的安装方式非常灵活，既可以通过两端的通孔做轴向安装，也可以搭配附件做脚座安装、法兰安装、耳环铰接安装，能适配不同设备的安装空间需求。气缸的两端都设置了可调缓冲结构，在活塞运动到行程末端的时候，能通过缓冲密封圈封闭排气通道，形成气垫缓冲，避免活塞硬撞击端盖产生噪音和零件损伤，让运行过程更平稳，也能进一步提升气缸的使用寿命。在实际选型使用的时候，可以根据需要的输出力选定缸径，根据实际需要的运动行程选定对应的行程长度，还可以根据工况需求选配磁性开关，用来检测活塞的位置信号，给控制系统提供动作反馈，实现整套气动回路的自动化运行。
