SMC薄型气缸CDQ2B32TF-30DZ结构设计

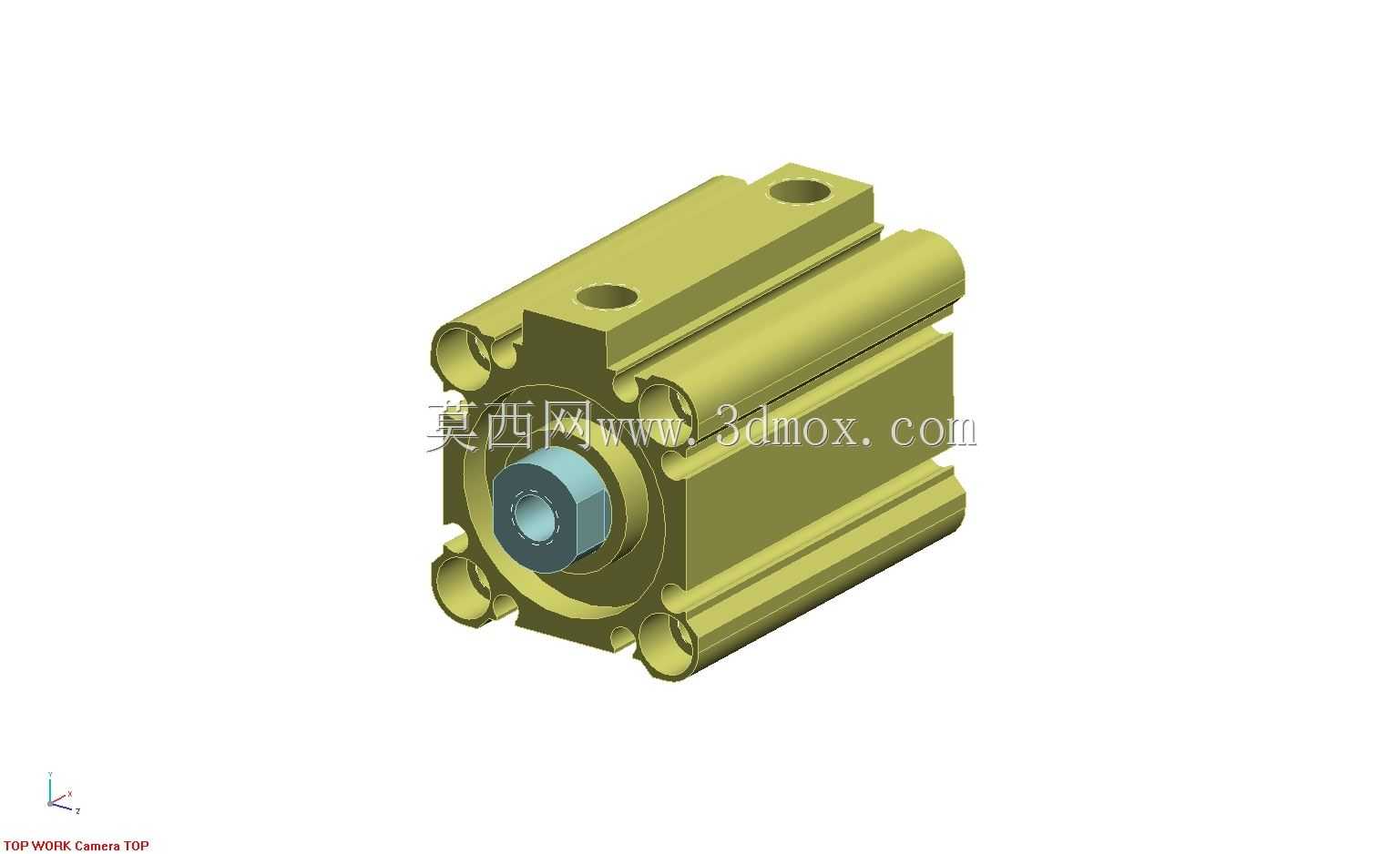

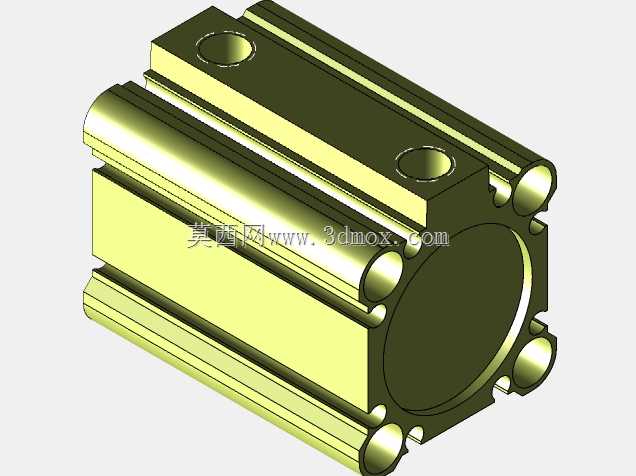

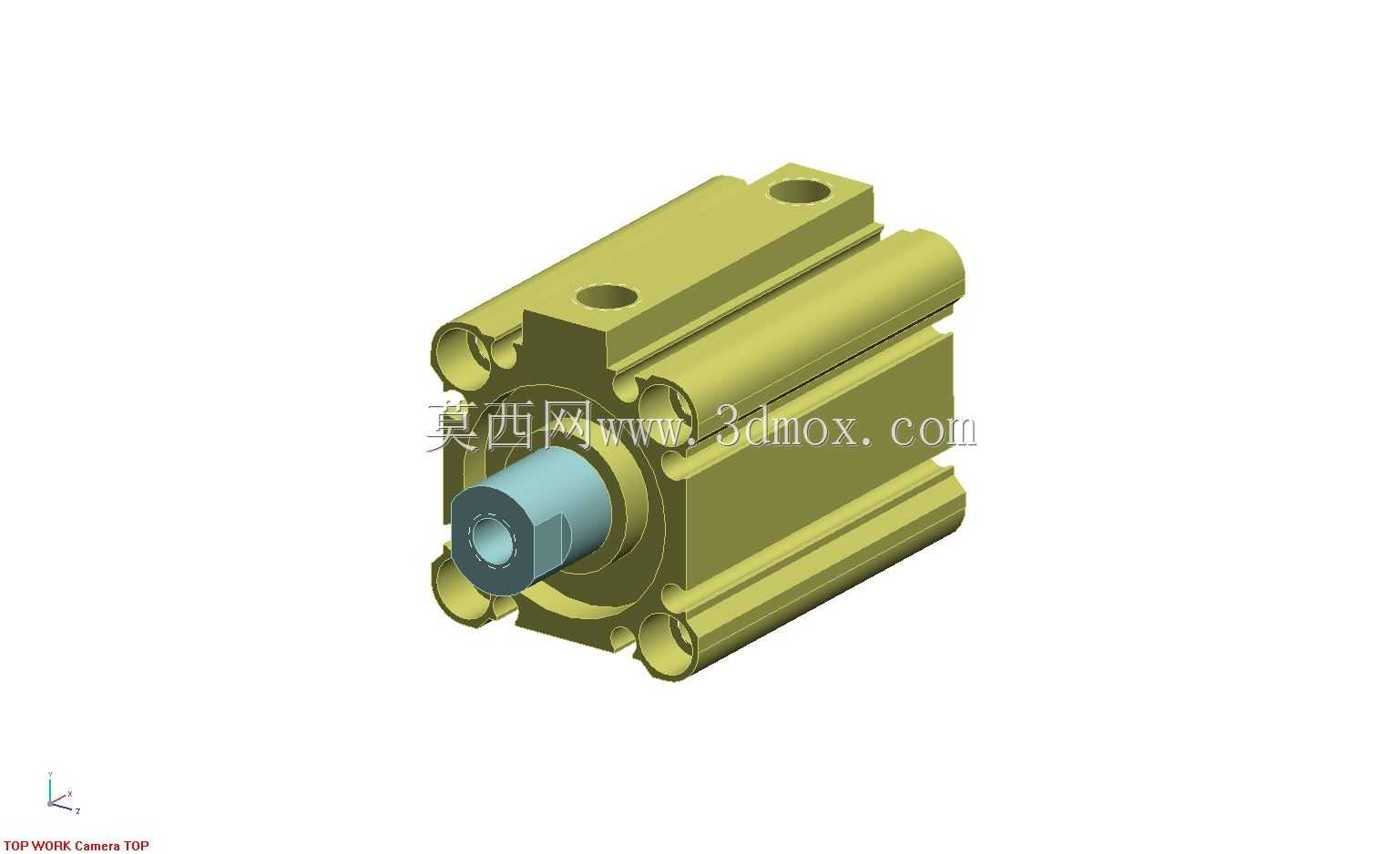

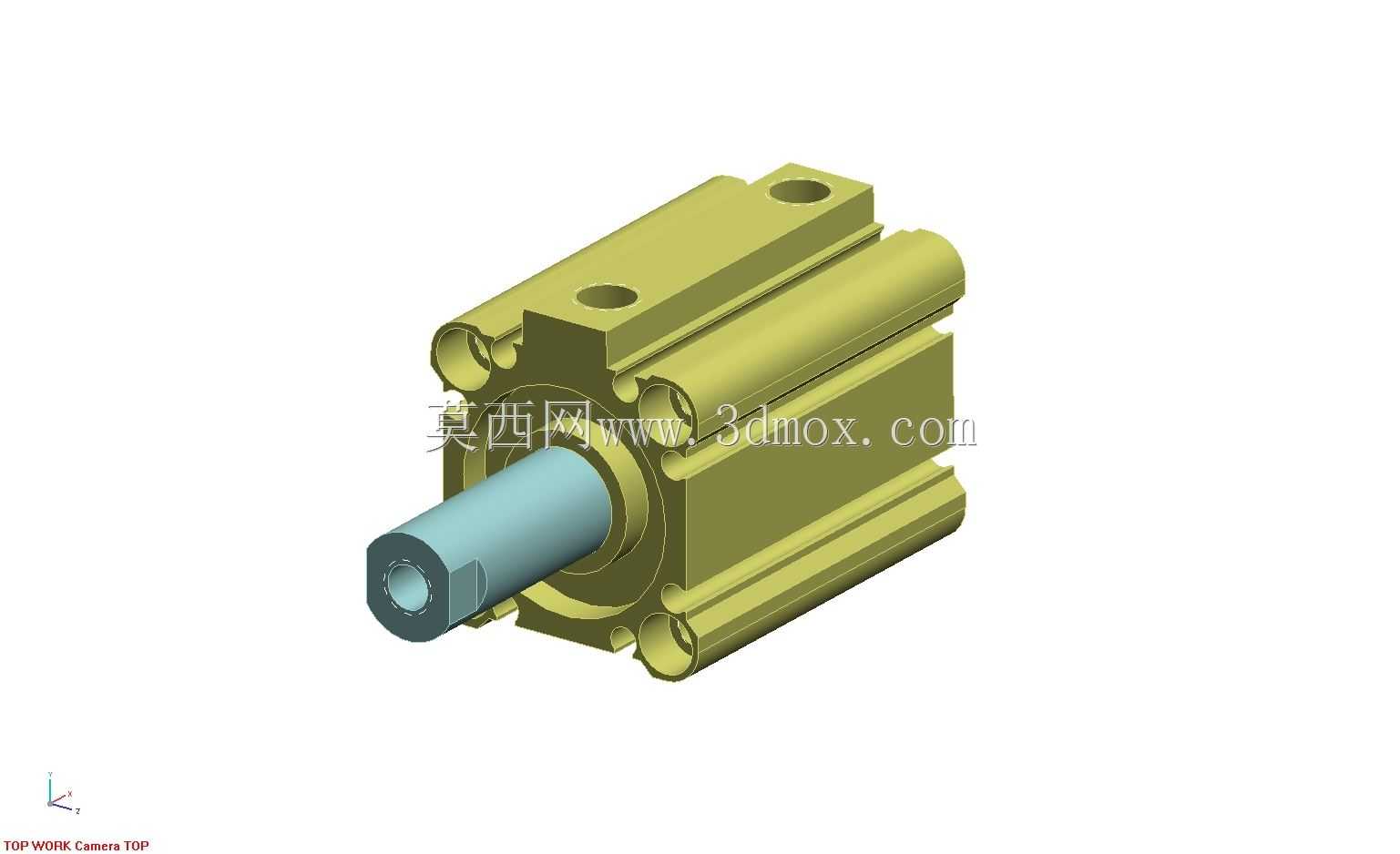

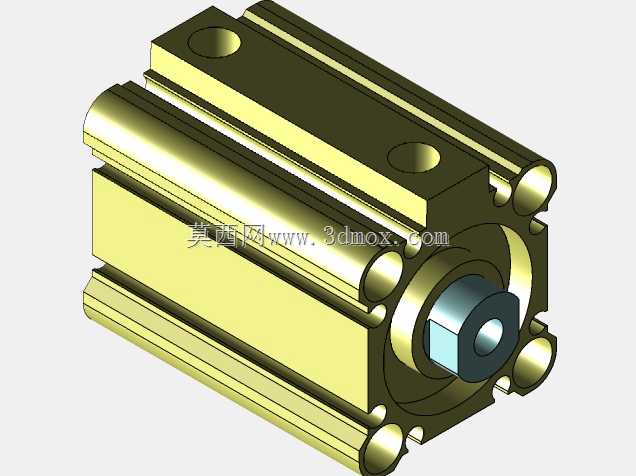

这款薄型气缸是气动系统中常见的直线执行元件，广泛应用在自动化装配生产线、电子元器件加工设备、包装机械、工装夹具、食品加工输送设备等场景中，承担工件推送、夹紧、移位、顶升、分度定位等核心动作输出功能，在空间受限的紧凑工位布局中优势尤为突出。相较于标准长行程气缸，该款薄型气缸采用轴向扁平化的结构设计，整体轴向长度远小于同缸径同行程的常规气缸，能够在狭窄的安装空间内完成布置，适配设备内部紧凑的排布需求，不需要额外预留过长的安装余量，帮助设备整体实现小型化、轻量化的设计目标。从功能特性来看，该款气缸为双作用结构，通过压缩空气交替进入缸体前后腔实现活塞杆的伸出与回缩动作，运行过程平稳，输出推力稳定，缸径32mm规格在常规0.5MPa工作气压下可输出稳定的轴向推拉力，满足多数轻负载工位的动作需求。活塞杆端部采用外螺纹连接结构，可根据实际使用需求搭配不同类型的连接附件，比如浮动接头、连接法兰、Y型接头等，适配不同的工件连接场景，降低安装过程中同轴度偏差带来的别劲、卡滞风险，延长气缸的实际使用寿命。缸体侧面预留有标准的传感器安装槽位，可直接加装磁性开关，实时检测活塞的伸出与回缩到位位置，给设备控制系统传递到位信号，实现整套动作的逻辑闭环控制，不需要额外设计外置的检测支架，进一步压缩安装所需的空间。在设计思路上，该款气缸采用了杆侧与无杆侧端盖和缸筒一体化的紧凑布局，将原本外置的拉杆结构隐藏在缸体轮廓内部，缸体外部没有突出的拉杆结构，整体外形规整方正，既可以通过缸体上的通孔实现轴向穿螺栓安装，也可以借助缸体侧面的安装槽搭配安装附件实现侧面固定，适配多种不同的安装姿态，不管是水平安装、垂直安装还是倾斜安装都能稳定工作。从安装边界来看，该款气缸行程为30mm，缸体整体外形方正，缸体上的两个安装孔位位置精准，安装时只需要在对应安装面上加工匹配的螺纹孔，保证安装面平面度符合要求即可完成固定，不需要额外预留过多的周边避让空间，活塞杆伸出后最大外伸长度匹配行程参数，设计工装时可根据该尺寸预留足够的动作空间，避免活塞杆伸出时与周边结构发生干涉。缸体的气口位置布局合理，连接气管后不会额外占用过多径向空间，气管走线可顺着缸体侧面排布，进一步优化设备内部的管线布局，减少管线弯折、剐蹭的风险。
