板式层叠结构流体反应装置三维数模

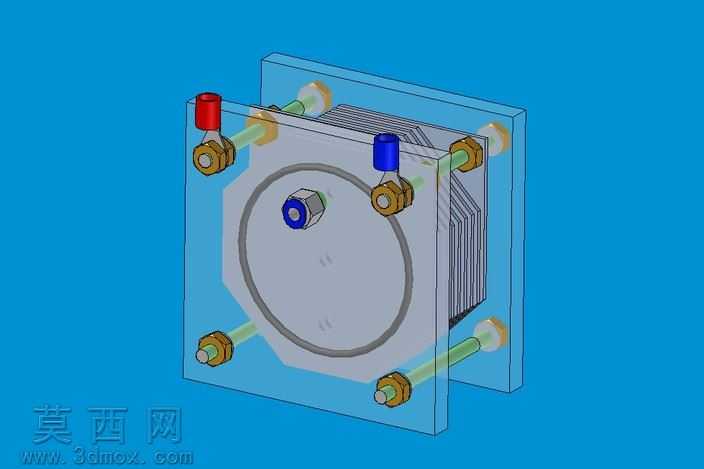

本模型采用三维参数化建模方式完成，整体为方形板式层叠装配结构，建模过程中严格遵循机械装配的约束逻辑，对每一层板件、紧固件、接口部件都设置了精准的配合关系，确保各部件无干涉、装配逻辑符合实际机械加工与组装要求。模型外观渲染采用半透明蓝色材质表现外侧透明端板，可清晰观察内部层叠的反应腔道结构，不同功能的流体接口采用差异化的色彩材质区分：红色接口、蓝色接口分别对应不同的流体进出通路，金属紧固件采用黄铜色金属材质模拟铜质接头与螺栓，中部密封端盖采用银灰色金属质感搭配蓝色密封端头，材质区分清晰，可直观识别各部件功能。结构层面，模型采用四根贯穿式长螺栓搭配六角锁紧螺母完成整体层叠结构的压紧固定，螺栓杆部做了半透明绿色效果模拟流体通路的可视化展示，端板与内部层叠板之间设置了环形密封槽，搭配圆形密封端盖实现腔体的密封，避免流体渗漏；正面圆形区域为反应腔的观察端，侧面层叠结构清晰展现了多腔道流道的排布逻辑，不同位置的接头分别对应流体的输入、输出、取样等功能，整体结构紧凑，层叠式设计可通过增减板件数量灵活调整反应腔的容积与流道长度。设计思路上，该装置针对小流量流体反应场景开发，层叠板式结构相比传统一体式反应腔体具备加工难度低、拆装维护便捷、流道调整灵活的优势，建模时对所有密封面、配合面都做了公差适配的结构预留，紧固件的排布充分考虑了压紧力的均匀分布，避免局部密封不严的问题，接口位置的布局兼顾了管路连接的操作空间，不会出现接头干涉无法安装管路的问题，整体模型结构完整，各部件可单独导出用于工程图制作或加工参考，能够直观展现该类流体反应装置的装配逻辑与结构特点。
