卡罗姆台球撞击回弹桌游板三维建模

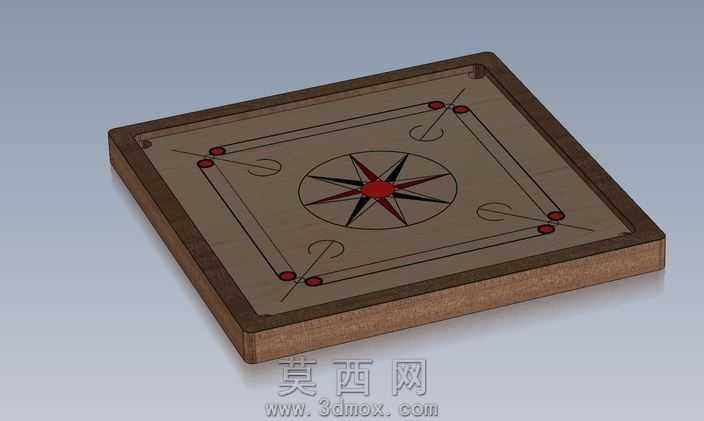

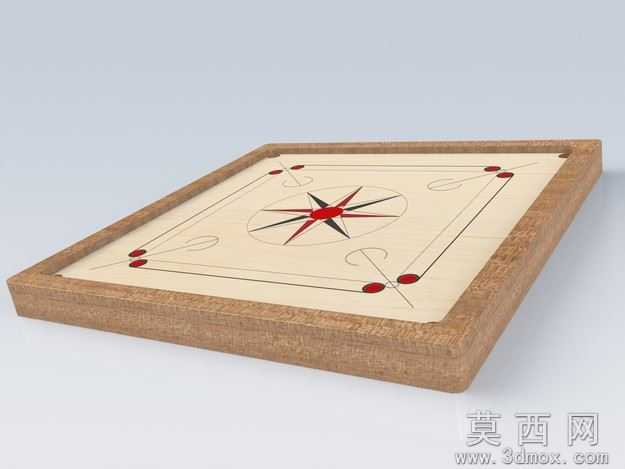

本作品为卡罗姆桌游板的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，首先对桌游板的整体外轮廓进行基准定位，采用拉伸凸台命令构建方形木质边框的基础实体，边框的倒角、内侧限位槽结构均通过精确的草图约束与切除拉伸实现，保证边框围合的游戏区域尺寸符合传统卡罗姆桌游的标准比例。盘面部分单独进行分层建模，底层为平整的木质基板，中层绘制游戏标识区域的草图，通过包覆命令实现中心罗盘纹样、四角回弹轨道线、点位标记的凹凸纹理效果，中心的八向星芒罗盘采用多段圆弧与直线组合绘制草图后，通过分割线命令划分面域，为后续分色材质赋予提供精准的面选择依据。材质渲染阶段，边框与基板赋予深胡桃木材质，调整材质的粗糙度、反射率参数模拟实木打磨后的温润质感，盘面游戏区域赋予浅米色哑光漆面材质，中心罗盘的星芒分别赋予正红、哑光黑两种材质，点位标记采用亮红色哑光塑料材质，边框边缘添加极细微的圆角处理，还原实物的打磨工艺细节，避免尖锐棱角的失真效果。结构设计上重点还原台球撞击后的回弹参考结构，四条边的回弹参考线位置经过尺寸校准，与边框内侧的距离符合卡罗姆游戏的击球回弹逻辑，盘面整体保持水平无倾角，边框高度设置为刚好阻挡棋子飞出的尺寸，既满足游戏功能需求，也保证外观的协调美观。建模过程中对所有特征进行了参数化关联，若需调整桌游板的整体尺寸，仅需修改基础草图的尺寸参数即可完成全模型的同步更新，模型同时导出了STEP与STL通用格式，可适配不同的三维软件打开使用，也可直接导入切片软件用于3D打印实物制作，整体模型细节完整，结构逻辑清晰，材质表现贴近实物质感，完整还原了传统卡罗姆桌游板的外观与功能结构特征。
