金属网格格栅托盘三维结构设计

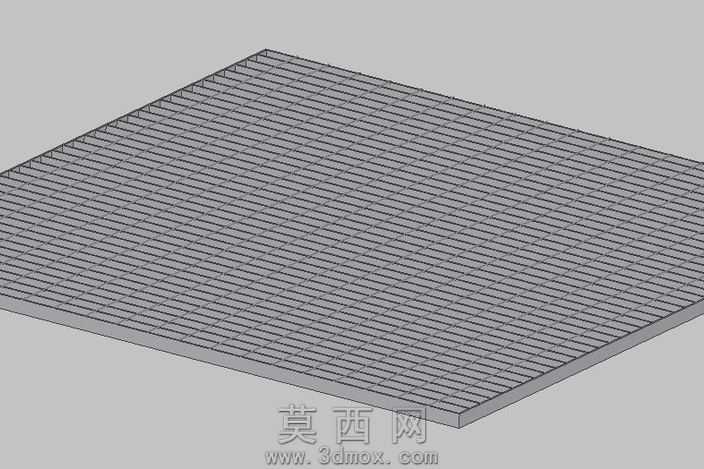

本作品为金属网格格栅托盘的三维参数化模型，建模过程中采用全参数化草图驱动的方式完成整体结构搭建，首先绘制托盘外轮廓的基准草图，确定整体长宽尺寸与边框厚度参数，再通过线性阵列命令完成横向与纵向金属筋条的排布，精准控制每根筋条的截面尺寸与相邻筋条的间距，保证网格孔隙均匀一致。建模时对托盘侧边的围边结构做了细节处理，围边与底部网格筋条采用一体化布尔运算合并，避免出现结构缝隙，同时在围边的转角位置做了微小的圆角过渡处理，还原真实五金冲压加工的工艺特征，避免尖锐直角的设计缺陷。材质设置上，整体模型赋予哑光冷轧钢材质，调整金属材质的粗糙度参数与反射强度，模拟工业仓储五金件的表面喷塑处理效果，筋条部分的材质做了细微的明暗区分，突出网格结构的层次感与立体感，渲染时采用正交视角配合柔和的环境光，清晰展现网格的通透结构与托盘的整体形态。结构设计上，该托盘采用底部网格加侧边围边的组合形式，镂空网格结构既可以减轻整体自重，又能实现通风沥水的功能，适用于仓储置物、物料承载、设备层架等多种场景，围边结构可以防止放置的物料滑落，筋条的排布密度经过合理测算，在保证整体承重强度的前提下尽可能降低材料用量，兼顾结构强度与轻量化需求。建模过程中对每根筋条的连接位置做了重合约束，保证所有结构节点完全贴合，不存在干涉问题，整体模型可直接导出用于工程图生成、有限元承重分析或者加工生产参考，所有特征参数保留可编辑属性，使用者可以根据实际使用需求调整整体尺寸、筋条间距、围边高度等参数，快速适配不同的使用场景。
