单缸动力系统曲柄轴结构三维设计

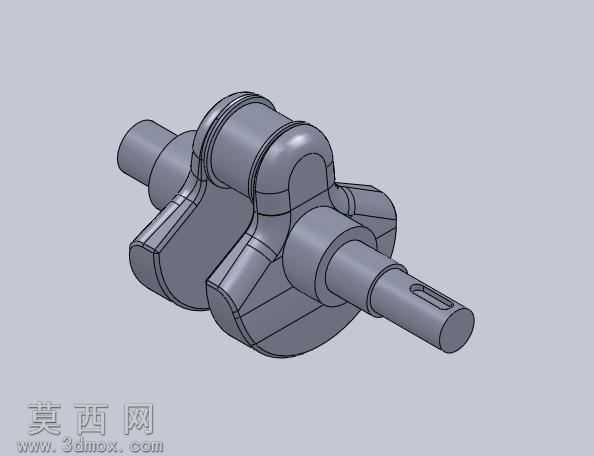

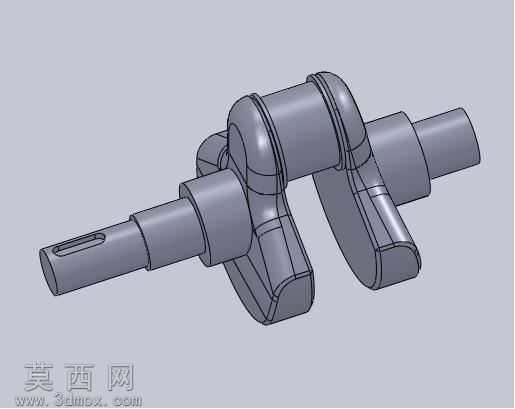

本曲柄轴三维模型采用SolidWorks软件进行全参数化建模设计，建模过程严格遵循机械设计规范与实际零件加工工艺要求，完整还原了单缸动力系统所用曲柄轴的全部结构细节。建模初始阶段先完成整体结构的草图绘制，以轴类零件的中心轴线为设计基准，依次确定两端主轴颈、曲柄销、平衡配重块的轴向位置与径向尺寸，通过旋转凸台特征生成轴体的基础轮廓，保证各轴段的同轴度公差符合设计要求。针对右端主轴颈上的键槽结构，采用拉伸切除特征完成精准建模，键槽的宽度、深度与轴向定位尺寸均严格匹配标准平键的装配要求，确保后续与传动轮类零件的装配精度。两侧的平衡配重块采用不规则曲面造型设计，建模过程中通过多段样条曲线勾勒配重块的外轮廓，结合拉伸与圆角过渡特征完成结构构建，所有配重块与轴身连接位置均添加了符合工艺要求的铸造圆角，既还原了实际铸件的结构特征，也避免了应力集中的设计缺陷。模型完成基础结构建模后，对所有配合面、加工面进行了细节处理，区分了铸造毛坯面与机加工面的特征差异，轴颈位置的表面精度通过外观材质参数进行区分，还原了磨削加工面的质感。渲染阶段采用哑光金属材质模拟曲轴的铸钢材质特性，添加了柔和的环境光与方向光源，清晰展现零件的轮廓层次与结构细节，通过线框叠加的显示方式直观呈现各部分的结构衔接关系。设计过程中充分考虑曲柄轴的工作受力特性，平衡配重块的轮廓尺寸经过结构优化，能够在运转过程中抵消曲柄销与连杆组件产生的往复惯性力与旋转惯性力，两端主轴颈的直径与长度设计匹配标准滑动轴承的装配尺寸，整体结构紧凑合理，可直接用于动力系统的装配干涉检查、运动仿真分析，也可作为机械原理教学、曲轴结构认知的参考模型，为后续的工程图纸生成、数控加工编程提供完整的三维模型基础。
